新品控制器测评验证机。

gmssgmp · 发表于 2017-7-18 00:48:14

本帖最后由飒枫于 2017-7-18 12:52 编辑

首先申明一下，这个灯是自己验证测评用的，在我对性能完全认可前是不出的，所以各位看观如果喜欢，等我确定无误所跟着做就行。别在CMF问我做好了是不是出。重要的事情说三便，不打广告不出灯！不打广告不出灯！不打广告不出灯！

北京一个鱼友，新研发了一个日出日落调光控制器，6路WIFI控制。送了一个让我试用测评。所以我做一个简单AI26仿品进行测试。

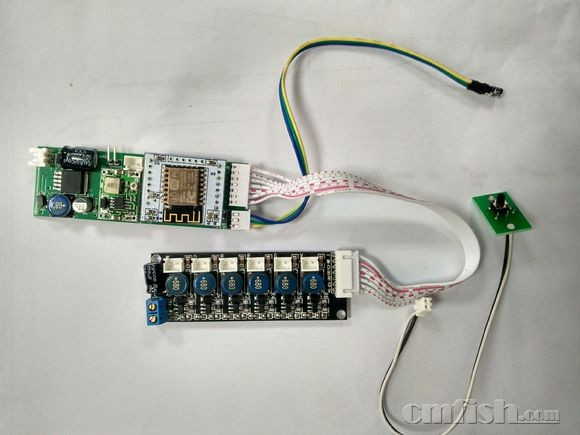

看一下实物，一块主控板，一块6路恒流板，一个按钮和一个温控探头。

gmssgmp · 发表于 2017-7-18 00:51:47

恒流板子上的正负和实际相反了，后来用手写的方式调整。看上去是一个工程机，还不是成品。相信以后成品应该会调整。

gmssgmp · 发表于 2017-7-18 00:53:40

由于是一个试验品，就比较简单的做一个AI26。用300mm长度的W16型材，做为壳体与主散热器。

不想投入太多，灯组还是用科锐，但使用光宏的紫和UV。用2组。

线路板放中间，

急水流上的鱼 · 发表于 2017-7-18 00:56:01

前排插入

gmssgmp · 发表于 2017-7-18 00:57:26

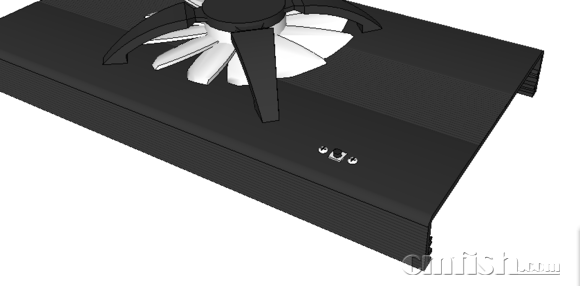

0.16A的120风扇辅助散热，这个散热结构是久经考验的，没有问题

按键装这里

询问了研发人，这个按键设置的作用是快速的在自动，手动和关机之间进行切换。不过说实话，这个按键有点丑。要是能改成触摸键，感应键，可能会更好些。因为其它线路板是隐藏壳体内的，这东西是直接能看到的，应该做更好些才是。

gmssgmp · 发表于 2017-7-18 01:00:57

亚克力挡线板、端盖

灯体上装DC母座，24V电源适配器供电。

gmssgmp · 发表于 2017-7-18 01:03:12

试验品就只装吊环，不做支架了。来张全体构件图。至此，设计完成。

gmssgmp · 发表于 2017-7-18 01:06:19

软件界面是全中文的，和以前用的4路蓝牙控制器有点接近。
发现一个小问题，软件是8路6路共用一个的。用这个8路软件控制6路，最后2个是空的，不接任何灯珠了，虽然不影响使用，但软件标注的颜色和实际操控使用的颜色不能一一对应了。

gmssgmp · 发表于 2017-7-18 01:13:13

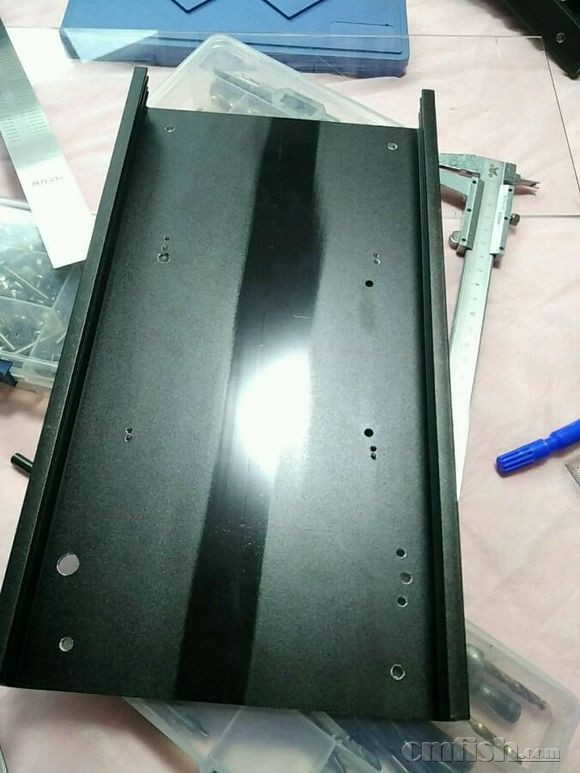

壳体打孔，攻丝。

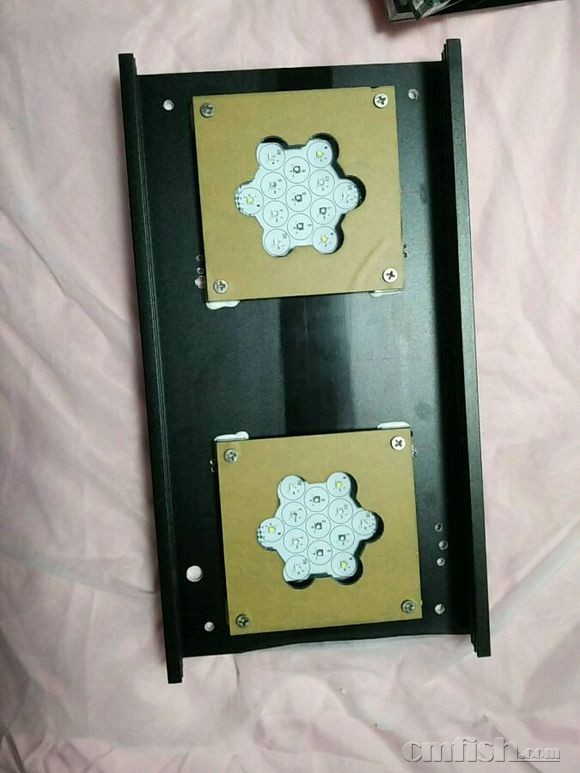

灯组安装

挡线板支架定位

开关安装

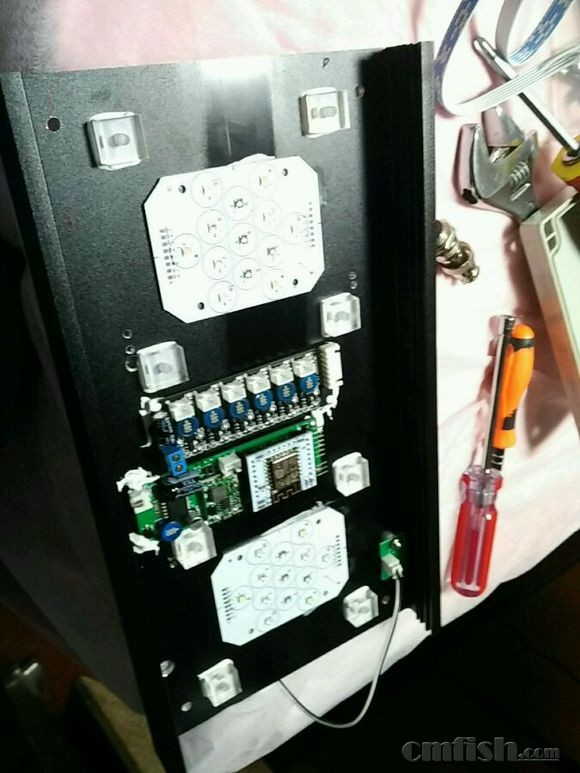

日出日落控制线路板安装。

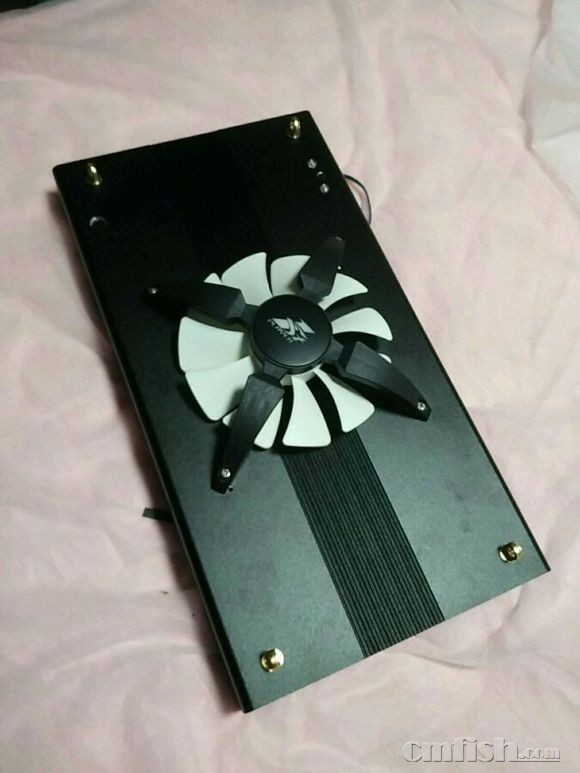

风扇安装。

吊环安装

崂山矿泉水 · 发表于 2017-7-18 05:17:01

风扇丑

20044290310 · 发表于 2017-7-18 07:04:29

好控，尺寸多少

gmssgmp · 发表于 2017-7-18 08:09:43

崂山矿泉水发表于 2017-7-18 05:17
风扇丑

确实，虽然比一般的方形风扇好看些，但外置风扇的确是丑。不过验证测评用的，不去做复杂的内置结构了。好看点的，可以看我慢慢帖出来的其实作品。

gmssgmp · 发表于 2017-7-18 08:13:50

20044290310 发表于 2017-7-18 07:04
好控，尺寸多少

灯的尺寸是300*160*30.
控制器尺寸92*31*17
恒流尺寸91*30*12
小开关没有量。

13750604477 · 发表于 2017-7-18 10:08:27

牛

gmssgmp · 发表于 2017-7-18 10:30:22

13750604477 发表于 2017-7-18 10:08
牛

谢谢支持

向往蔚蓝 · 发表于 2017-7-18 10:51:33

gmssgmp 发表于 2017-7-18 00:53
由于是一个试验品，就比较简单的做一个AI26。用300mm长度的W16型材，做为壳体与主散热器。

不想投入太多 ...

建模太牛了，图文并茂，在做实物之前就看到外观效果了。我想大家已经看出来了，控制器就是我更了快半年的作品啦，总算弄出来个差不多的了，我顺便过来嘚瑟一下，显摆一下，

。

挪威森林 · 发表于 2017-7-18 10:53:29

看得我想换灯了！

向往蔚蓝 · 发表于 2017-7-18 10:56:16

gmssgmp 发表于 2017-7-18 01:06
软件界面是全中文的，和以前用的4路蓝牙控制器有点接近。
发现一个小问题，软件是8路6路共用一个的。用这 ...

惭愧呀，业余时间搞搞，一直没抽出时间把APP改了。我计划是在APP上做个选择框，可以选择硬件版本，让一个APP通过选择不同硬件，就能控制4路，6路，八路。我写软件也方便，用着也方便，有几个灯的话一个控制器就可以了。

gmssgmp · 发表于 2017-7-18 10:59:01

向往蔚蓝发表于 2017-7-18 10:51
建模太牛了，图文并茂，在做实物之前就看到外观效果了。我想大家已经看出来了，控制器就是我更了快半年的 ...

既然做测评，我可是要客观公正的。好就是好，问题就是问题。提出问题也是方便你改进，别有意见哦。

向往蔚蓝 · 发表于 2017-7-18 10:59:41

gmssgmp 发表于 2017-7-18 00:57
0.16A的120风扇辅助散热，这个散热结构是久经考验的，没有问题

按键装这里

薄膜按键美观大大加强，可惜要配合灯壳整体设计才行，为了满足各种DIY的灯盒，只好丑一点了。不过这样也方便多了。这个键还有个功能，在灯进入工作状态的情况下，长按可以让灯进入wifi配对状态。

gmssgmp · 发表于 2017-7-18 11:00:56

向往蔚蓝发表于 2017-7-18 10:56
惭愧呀，业余时间搞搞，一直没抽出时间把APP改了。我计划是在APP上做个选择框，可以选择硬件版本，让一 ...

这个想法好，快点实施！
去，写代码去，别看帖了。
