神奇的超滤养鱼法后续——提出一种新的架构

grassland · 发表于 2015-6-26 18:50:47

前几天在论坛发表了“神奇的超滤养鱼法——记录我的超级试验缸”，（http://www.cmfish.com/bbs/forum. ... &extra=page%3D1）引起了许多鱼友的兴趣。但是也有人提出超滤膜的清洗是个问题。

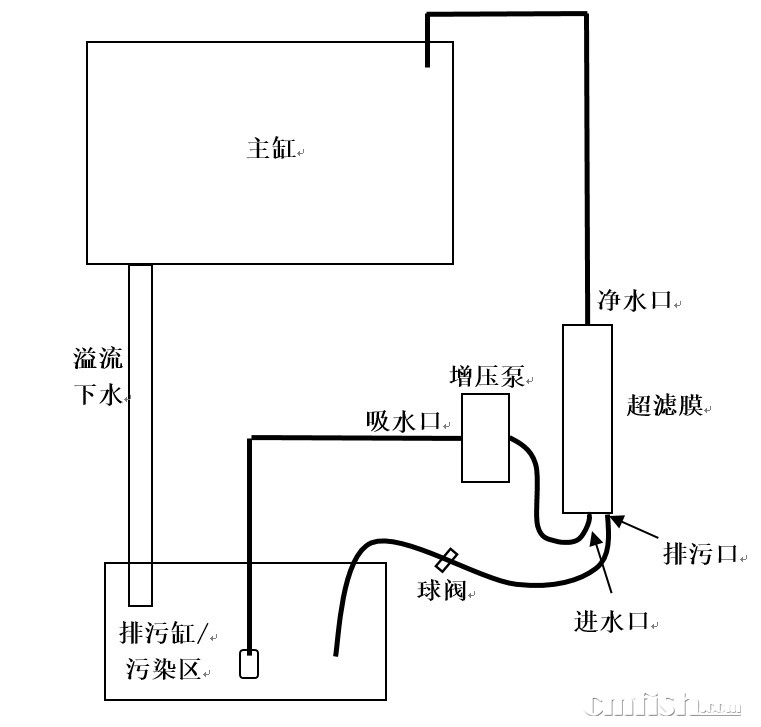

事实上我在试验过程中还想到一种方案，能够实现超滤膜的自动反洗和排污，只是受制于条件所限暂时没有试验。这里拿出来和大家分享，有兴趣的鱼友可以考虑一下。方案如下图所示：

主缸通过溢流下水到排污缸，排污缸不用设计很大，只要保证断电后下水不会溢出即可。增压泵从排污缸吸水，送给装有超滤膜芯的壳，超滤壳的排污口连接球阀后回到排污缸。超滤壳净水出口接管子回到主缸。

当系统运行起来后，无法透过超滤膜的杂质就会不断在排污缸中累积，浓度越来越高，隔一段时间全部或部分更换排污缸中的水即可。其实在此架构中，排污缸就相当于蛋分的污水收集盒。换水就相当于倒蛋分脏水。

此架构有以下优点：
1、水体小。排污缸不需要特别大，应该比现有的底缸小得多。
2、结构非常简单，省去了传统的蛋分和上水泵；
3、相对于封闭的超滤膜应用方式，排污方便；
4、开放超滤壳的排污口，相当于实现了反洗，超滤膜的清洗和更换时间估计会大大延长。

此方案还有一些细节问题需要解决：
1、流量问题。即使可以选择大流量泵和滤芯，但从费效比考虑，流量肯定还是要小于原有的上水泵的，因此下水溢流也会相对会小一些。另外因为没有了大流量上水，缸里造浪需要较强劲，确保水的流动；
2、泵的流量问题。一般采用底滤的缸水体都较大，泵的每小时流量至少应保证是缸内水体的1到2倍。我在某宝上看到最大的净水机用增压泵流量是390L/H，再大就需要选择其他的泵了。有鱼友和我交流时提出采用磁力泵，或许是一个途径。
3、泵的自吸。如果泵具备自吸功能，可以直接用管子接个过滤头放进排污缸即可。但如果泵没有自吸功能就比较麻烦，可能需要在排污缸下部打孔，然后接到泵的进水口（无自吸功能的泵，运行时要求入水口有水压）
4、排污口调节。排污口出水可以带出膜过滤出来的物质，但是如果排污口全开，会分流超滤壳的水量。因此需要加一个球阀，调整排污与净水的合适比例，既能冲出被过滤的物质，又对上水量影响不大。

这里要提一句，如果采用这种架构，并且频繁换水，几乎就是在替代蛋分的功能，确保尽快将有机物废物排出水体。
但是根据我试验的情况，保持超滤膜内的污水浓度，有可能实现同步硝化反硝化的生化反应，起到降低NO3的作用。在这种架构下，因为排污缸是开放的，不利于形成微氧环境，可能实现不了这种功能。
一切还都需要用实践结果说话，希望有条件的鱼友可以尝试一下。

maozheng1988 · 发表于 2015-6-26 19:02:26

沙发。好帖。很感兴趣。佩服楼主的研究精神。

刘熊猫 · 发表于 2015-6-26 19:07:52

就算成功，这虑膜半个月就得换了吧

grassland · 发表于 2015-6-26 19:17:15

刘熊猫发表于 2015-6-26 19:07
就算成功，这虑膜半个月就得换了吧

我现在采用全封闭方法，滤膜就已经用了1个多月了，这种方法滤膜更换周期肯定更长。超滤膜其实不是一种特别娇气的膜，就是一些有机塑料做的，工业上大量应用用于处理浓度很高的生活污水，以及海水净化。

肥仔超 · 发表于 2015-6-26 19:24:36

很不错的想法，顶赞

心中的那片海 · 发表于 2015-6-26 19:26:25

有点意思持续关注

jx4679340 · 发表于 2015-6-26 19:37:08

很好的想法，期待楼主试验成功！觉得这种方法，挺靠谱的。

sh1024 · 发表于 2015-6-26 19:49:00

好想法，就是流量小的可怜

来自:Android客户端

grassland · 发表于 2015-6-26 19:58:27

sh1024 发表于 2015-6-26 19:49
好想法，就是流量小的可怜

来自:Android客户端

流量是小。不过如果能够证明有较高的过滤效率，流量低点也无所谓。毕竟让水在那空转也没什么意义。

tuxiansheng · 发表于 2015-6-26 20:16:36

这东西是可以代替蛋分吗

grassland · 发表于 2015-6-26 20:36:21

tuxiansheng 发表于 2015-6-26 20:16
这东西是可以代替蛋分吗

如果试验成功有这种可能性。不过替代蛋分不是目的，希望能提供一些蛋分没有的功能，比如降低寄生虫和细菌感染的发生概率、培养硝化反硝化细菌等。

tuxiansheng · 发表于 2015-6-26 20:42:11

grassland 发表于 2015-6-26 20:36
如果试验成功有这种可能性。不过替代蛋分不是目的，希望能提供一些蛋分没有的功能，比如降低寄生虫和细菌 ...

哪你这个打出来的脏水多吗？如果不多、在正常目前的配置下、加一个、净水直接进主缸、污水专门开个地方打走就行啊

grassland · 发表于 2015-6-26 20:47:54

本帖最后由 grassland 于 2015-6-26 20:51 编辑

tuxiansheng 发表于 2015-6-26 20:42
哪你这个打出来的脏水多吗？如果不多、在正常目前的配置下、加一个、净水直接进主缸、污水专门开个地方打 ...

这样水量损失太快，需要大量补盐水，变成大量换水了

从一个地方反复吸和排放，相当于进行废水的浓缩。

caibaojun912 · 发表于 2015-6-26 20:51:00

这需要多大G的ro膜？出来的净水还有盐分吗？？

来自:Android客户端

grassland · 发表于 2015-6-26 20:52:13

caibaojun912 发表于 2015-6-26 20:51
这需要多大G的ro膜？出来的净水还有盐分吗？？

来自:Android客户端

不是RO，是超滤。请看原贴

tuxiansheng · 发表于 2015-6-26 21:11:17

grassland 发表于 2015-6-26 20:47
这样水量损失太快，需要大量补盐水，变成大量换水了

从一个地方反复吸和排放，相当于进行废水的浓缩 ...

那就是说、污水量还是挺大的、哪可以在底缸单独搞一个这样的上下水！不牵扯系统的其他功能

lzshiyq · 发表于 2015-6-26 21:18:55

有创意！

来自:Android客户端

趴趴熊Oz · 发表于 2015-6-26 21:19:05

加油

grassland · 发表于 2015-6-26 21:20:06

趴趴熊Oz 发表于 2015-6-26 21:19
加油

谢谢版主！

Ly68 · 发表于 2015-6-26 22:15:47

好像反渗透膜有脱盐功能。反渗透膜本来就是按照海鸥发明的。海鸥喝了海水然后吐出高浓度盐水。

壹贰叁死 · 发表于 2015-6-26 22:29:38

会不会主缸的盐都越来越低
