【CMF首届Fauna Marin 杯开缸大赛参赛贴】 003 id：生化海水100.60.

生化海水 · 发表于 2020-8-3 15:54:33

本帖最后由生化海水于 2020-8-3 17:18 编辑

持续更新中

生化海水100.60.55全包裹多功能自动化shanhu缸

基本信息：

主缸：长度100cm、宽度60cm、高度55（cm）、玻璃厚度（12mm）

底缸：长度70cm、宽度70cm、高度（45cm）、玻璃厚度（10mm）、功能分区

下水格+干湿分离盒蛋分格+去硝器大藻缸格+shanhu繁殖区上水格
底柜：实木板材质、规格长240cm 宽80cm 高290cm（不要惊讶一体的）
管件：上水（32mm）、双下水（40mm）
蛋分：redstarfish sw-220s 3500L/H

灯光：交火 key-K6-T5HO-90 4管38w 2台K7
水泵：森森JDP-6000、规格6000L/H
造浪：捷宝sw8 2台
温控：台湾UP500w加热棒两个制冷奥凌300L制冷机

造景：活石 35KG
系统：柏林

元素：捷宝滴定分析纯

盐：法国红十字shanhu盐

元素控制：藻缸、去硝器去磷器

元素添加：三大元素，加阴阳离子水

元素测试：法莎莉kh no3 po4 ca ma

控制系统：jabo智能控制插座 +鸿雁wifi插座+8路wifi继电器

UPS：电动车锂电池+220V逆变器

不同于其他海缸的十大主要创新

创新1：柜体采取全包裹柜体。根据阳台尺寸设计定制的长240cm宽80cm高290cm独特式实木板加厚柜体。直接将长为100cm宽60cm高55cm的主缸包裹在内。仅仅留出长100cm高50cm的观赏区。独特的半吊门将主缸水位线以上遮挡。不仅仅起到遮光罩的作用。同时对鱼缸遮丑，完全看不到电线等干扰物。同时所有柜体贴了保温隔热防潮垫。不仅起到防潮的作用，更主要的是冬季的保温和夏季的隔热。

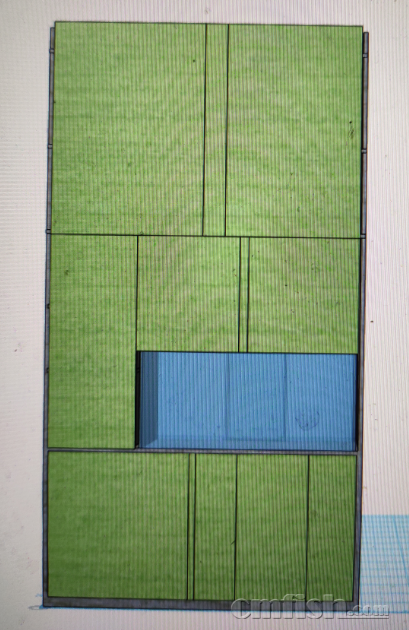

第一次设计图，最后一次有改变

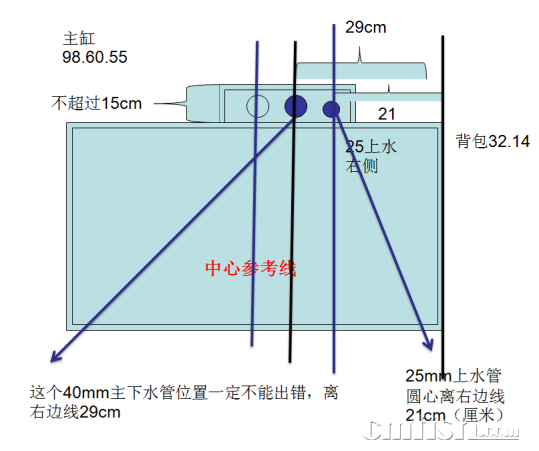

与第一次设计图不同做了更改

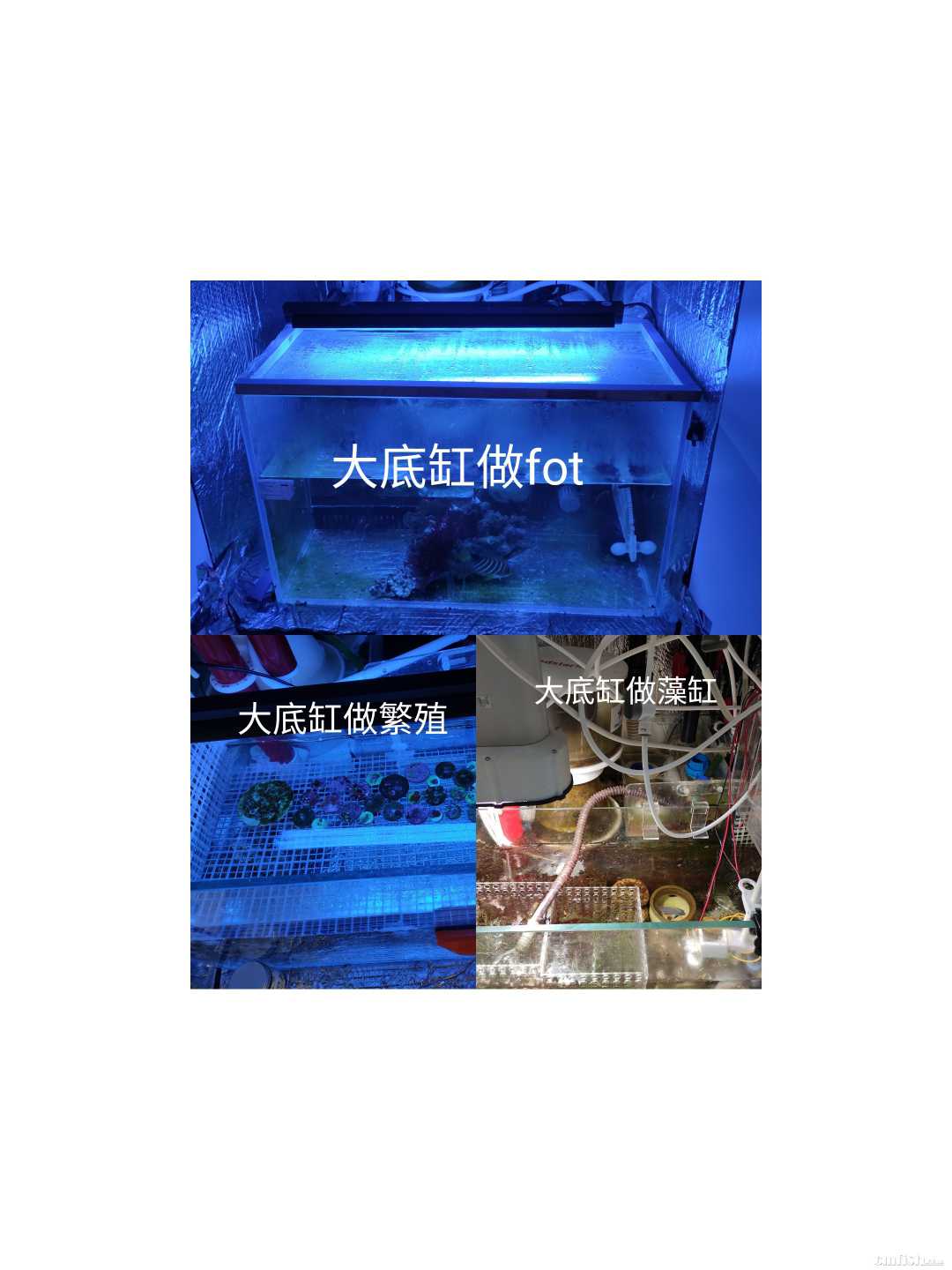

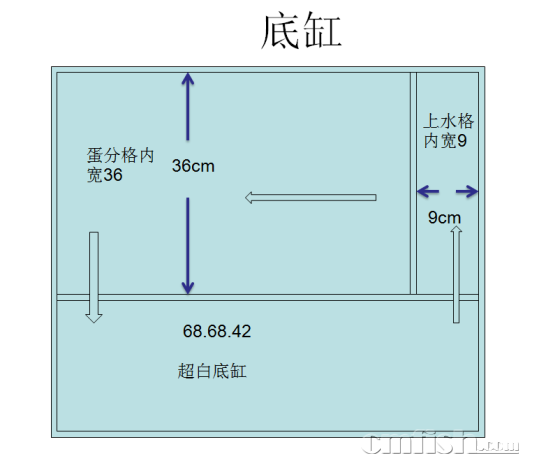

创新2：独特超大底缸设计。因为柜体80宽。内部空间足够大。因此设计了长、宽70cm高45cm的大底缸。底缸被划分了一个长70cm宽30cm的空闲区，可以作为fot或者藻缸或者shanhu繁殖区。另外的70cm长40cm宽的空间设计的下水格+干湿分离区，蛋分加去硝器去，以及上水格。

创新3：干湿分离器使用的是静海的双滤袋干湿分离盒。创新点在于我用3d打印结合无纺布茶叶滤袋制定一次性滤袋。滤袋2-3天一堵一换。每个滤袋1角钱。一个月滤袋费用大概2元钱不到。免去了换洗滤袋的痛苦，增加了养鱼乐趣。同时该滤袋起码相当于500-800目滤袋。对白点防治有神器作用。

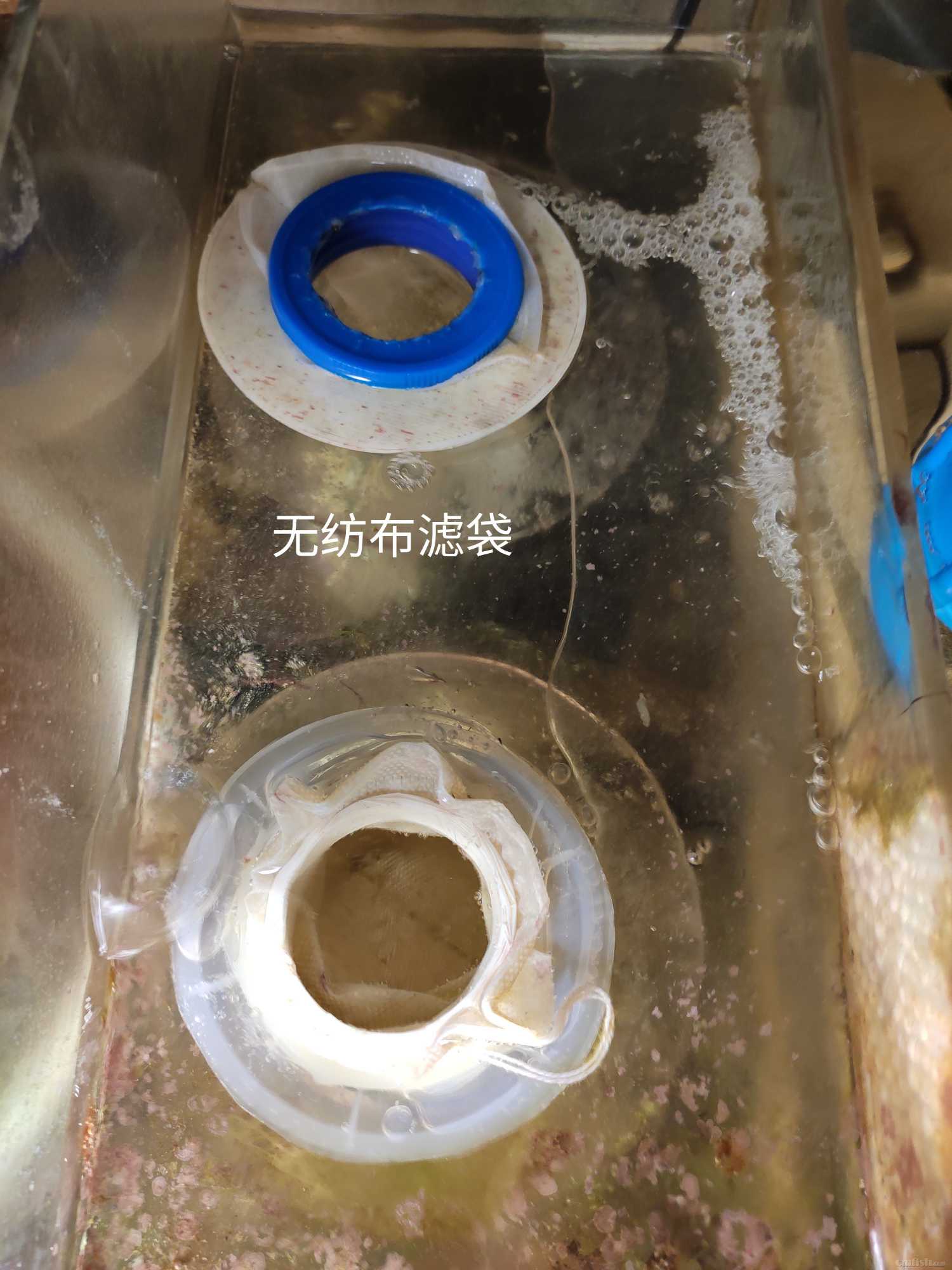

一次性滤袋2-3天一换一次2角钱免去洗滤袋痛苦

创新点4：自己设计的去硝器。我用一个废旧的AE钙反做了一个去硝器。从主缸背包处用两分PE管加球阀作为去硝器进水管，控制进水每秒大于1滴的流速。去硝器内添加黑白球。黑球细菌屋，白球就是煮豆机中的豆豆材料plv碳源。底部滴漏管通过球阀控制流速每秒1滴左右。去硝器上端设计溢流口。进水管速度大于出水管速度。多余的流量从溢流口流出。这样水从上表面缓慢进入，在去硝器上部就被好氧细菌消耗完氧气，中下部分微氧无氧去形成反硝化作用。

去硝器原理图。上层慢滴流，氧气含量低。好氧细菌将表层氧气消耗后，中下层微氧无氧区进行反硝化作用。水流上进下出，不需要反冲清洗。进水口在背包出才取虹吸控制，不耗电。

背包虹吸进水优点：停电或者停泵喂食后，背包里面还停留了4-5L水。足够去硝器虹吸10小时。如果主缸虹吸，停电时间过久会水漫金山。如果主缸水面虹吸，停泵喂食可能破坏虹吸，再次吸管启动麻烦。不用蠕动泵节能，通过净水机球阀控制流速。虹吸管上套滤袋防止2分管堵管。

创新点5：大藻缸冬季采用70w金卤灯，因为全缸是包裹封闭式结构，70w金卤灯的多余热量将以加热棒的作用输入给系统。实现节能目的。夏天用18w led，主要减少散热。

创新点6：水冷机全包裹。没错，你没有看错，水冷机也是隔离包裹在柜体之内。那么水冷机不能散热将成为加热棒的作用？？？不是的。水冷机全包裹在柜体内。柜体开了一个进风口和一个出风口。进风口有吸风电扇，出风口有排风电扇。外界冷空气吸入水冷隔离仓与水冷散热器发生热交换。排出的热风白排气散通过排气管从窗户排出。效果比分体水冷还要高效。

封闭式水冷抽排气散热优于内部风扇扩散散热。热气可以引导出屋外。

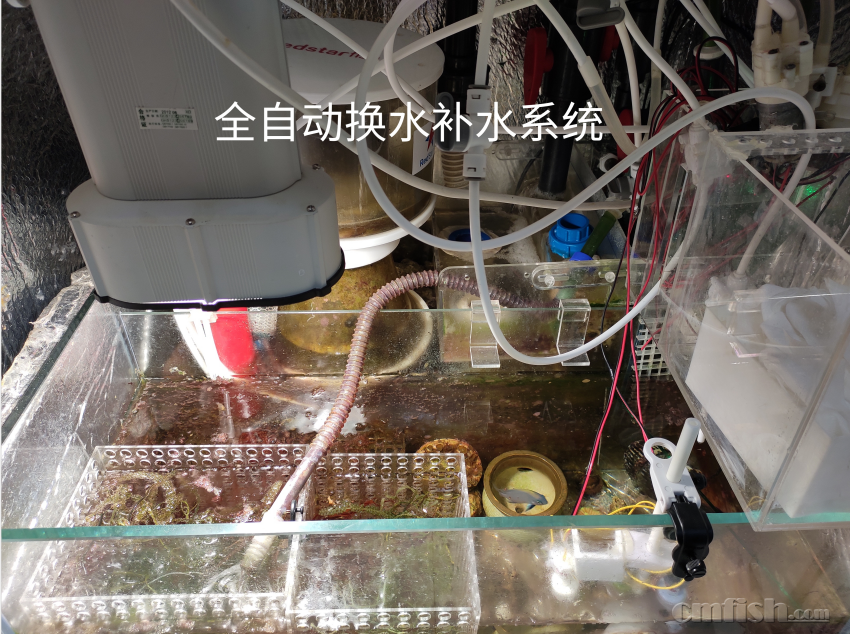

创新点7：采用全自动补水换水系统。自己用arduino单片机电池阀与隔膜泵设计的全自动换水补水系统。注意补水是全自动。我认为的有补水统的电子补水只能叫做半自动。我没有用补水桶，直接从厨房ro机捷了两根2分pe管从楼顶绕了一圈到阳台鱼缸处。（如果设计在装修前不需要这样麻烦）自动控制补水。不需要补水缸。自动换水在厨房外的阳台有一个兑盐缸。通过电子传感器与隔膜泵组的配合实现智能换水。我柜体下有个空调地漏。因此排水非常方便。

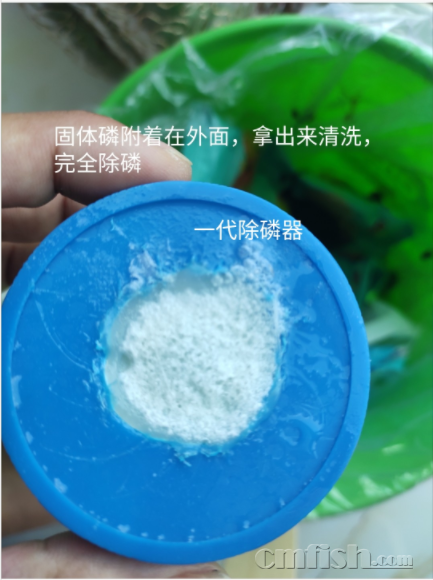

创新点8：独特氯化镧除磷设备-去磷器。自己设计的除磷设备。采取半透膜渗透的方式将镧离子缓慢渗透出来，并与海水中的磷酸根离子作用固话磷离子在半透明的另一面，直接在底面形成大量固体磷结晶并排出缸外。

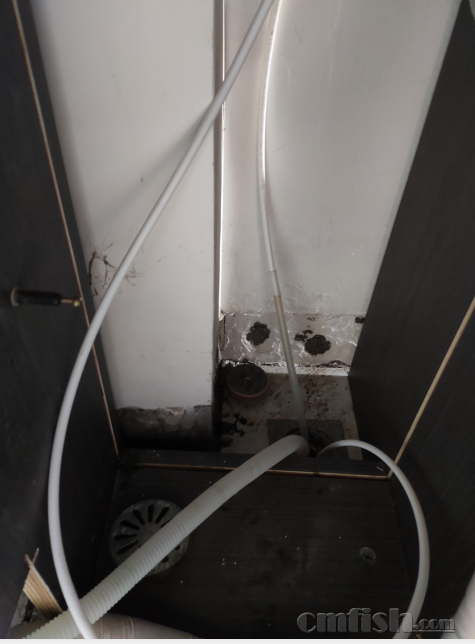

创新点9：独特的蛋分自动排污设计，直接把蛋分污水抽到地漏里面去。

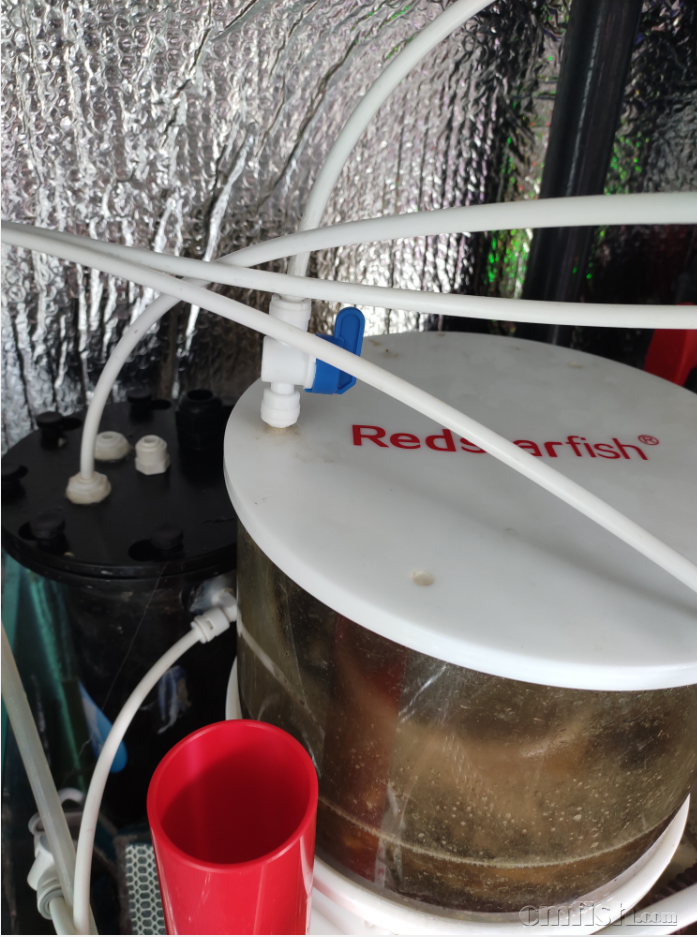

左边黑色的是去硝器。蛋分上的pe管是抽污排污管，排到地漏

创新点10：diy远程自动喂食器。通过arduino单片机+舵机和wifi插座，实现定时或者远程喂食目的。

远程喂食

未完待续

生化海水 · 发表于 2020-8-3 16:29:01

本帖最后由生化海水于 2020-8-3 16:55 编辑

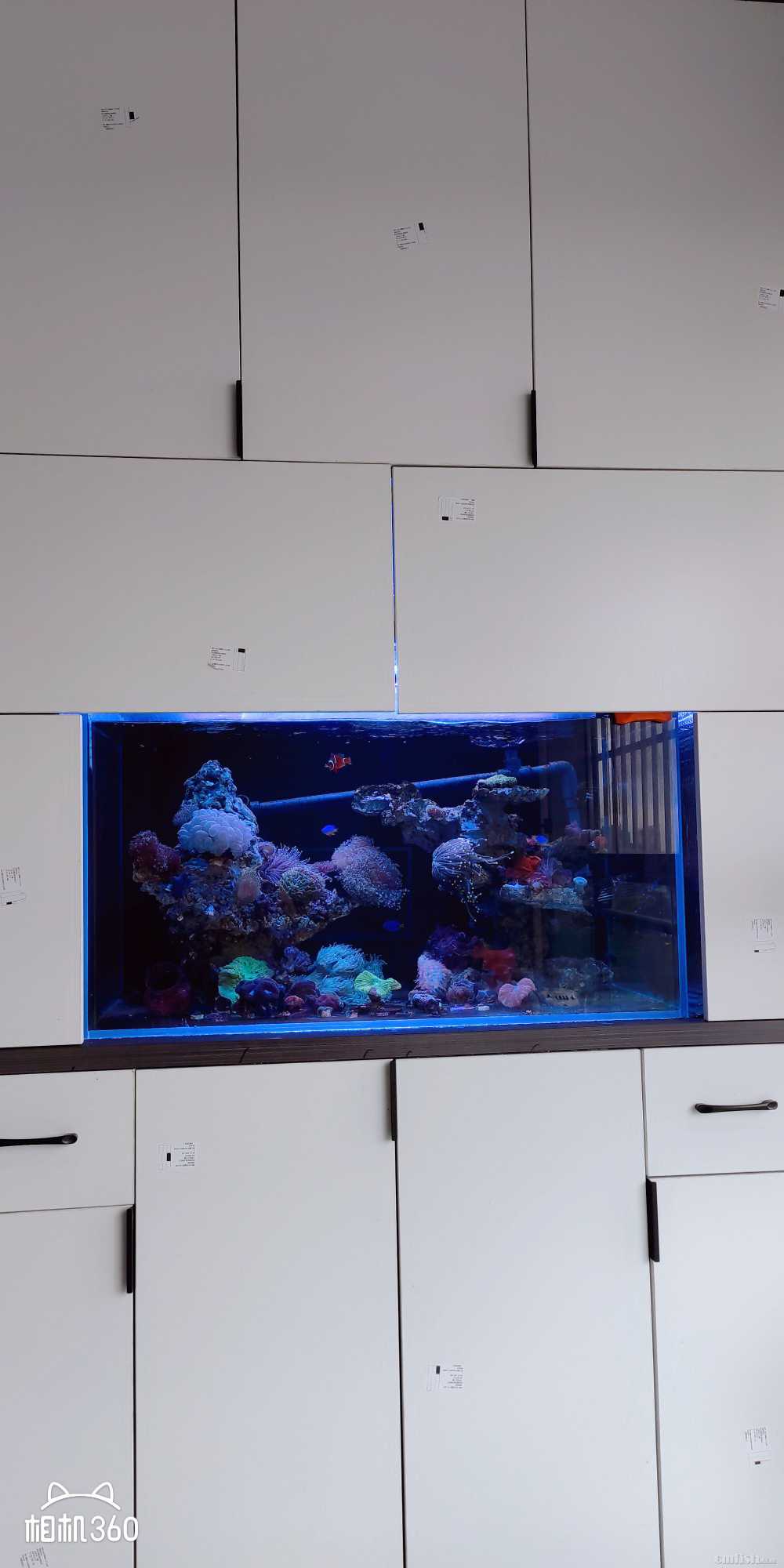

好吧。先来一张最后效果图开始我的故事

下海故事：

四年前在鱼友那里450元买了一套45方缸还带活石和一对尼莫。拿回家后直接开养。从此便进入了轰轰烈烈的下海生涯。四年中刚好换了4次缸。平均每年一次换缸。简单梳理下换缸经历。

45方缸太小不稳定自己又爱喂食，无法控制水质时候便萌生收购二手60缸。于是900元一套不带活石便收购了一套淡水改成的60海缸。单上水单下水管不可控的噪音让人发狂。一年后1200再次收购了一套别人急着上岸的60缸。本来以为升级就此结束。人算不如天算最终还是走上了自我设计的大缸之路。于是便有了我的一米大底缸全包裹柜体整体海缸。

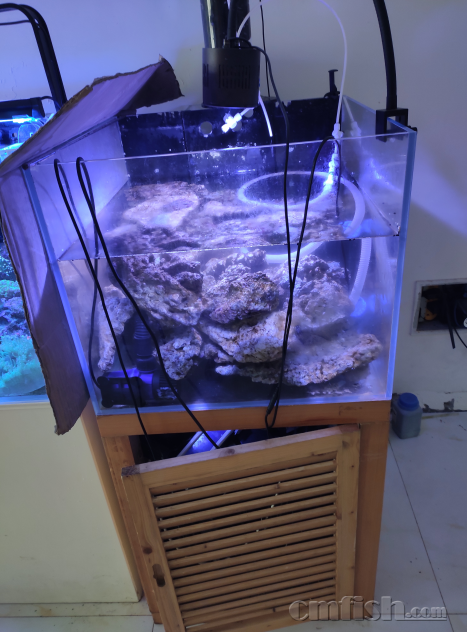

60旧缸

在我有开大缸的想法时候，以及有2个60缸。其中一个正在运行另外一个闲置60缸成为我暴藻的方便场所。既然有现成的爆藻场所，那么似乎定制鱼缸定制柜体购买设备和爆藻可以同时进行从而快速开缸。于是脑子一热就开始升级大缸。

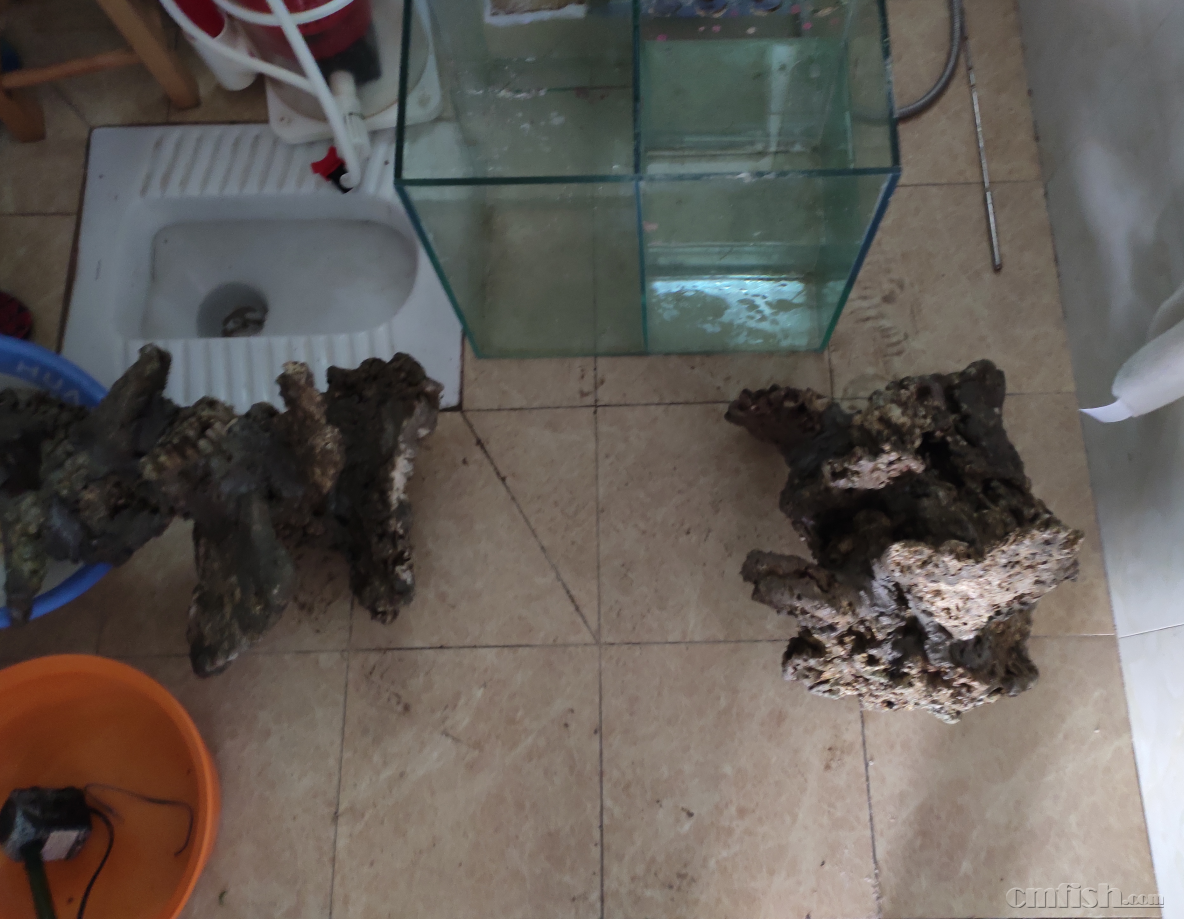

清洗活石后放在闲置的60缸内加入配置好的盐水。为了节约盐爆藻期间盐度调整的1.020fot的盐度。缸下活石水非常浑浊。此时仅仅用60主缸准备爆藻。并没有使用底缸。原因是我的底柜用来装水冷机了。

启动蛋分水泵造浪，开始工作测试

先用主灯看看爆藻会有什么效果。实际上我并没有爆藻。

灯开了不到4小时，便开始了另外一项大计。煮石法！！！

咸鱼购买活石后，便准备爆藻。意外的在论坛贴子里面看到煮石。于是采取了煮石而非爆藻的过程。论坛里面有很多关于煮石的教程。估计我煮石没有煮好，后期毛藻导致二次翻缸。所谓煮石，并不是把石头拿到水里烧开水煮出营养盐。就是跟淡水养水的过程差不多。就是遮光条件下爆氧气，增加水流。使得活石爆菌，分解有机物最后细菌繁殖固定营养盐。跟煮豆机原理相同。于是我便在我闲置的60缸中，开始我的煮石大业。但是由于我活石刷得过于干净，里面没有生物，可以看成死石了。所以一周后no3 po4便降低到0.我又多次换水后经过30天不到的时间便草草煮石结束。此时主缸底缸已经到货。便火急火燎准备开始造景。

这里叙述了旧缸使用。为了使得故事时间逻辑更加清晰，我从新缸开始叙述故事。

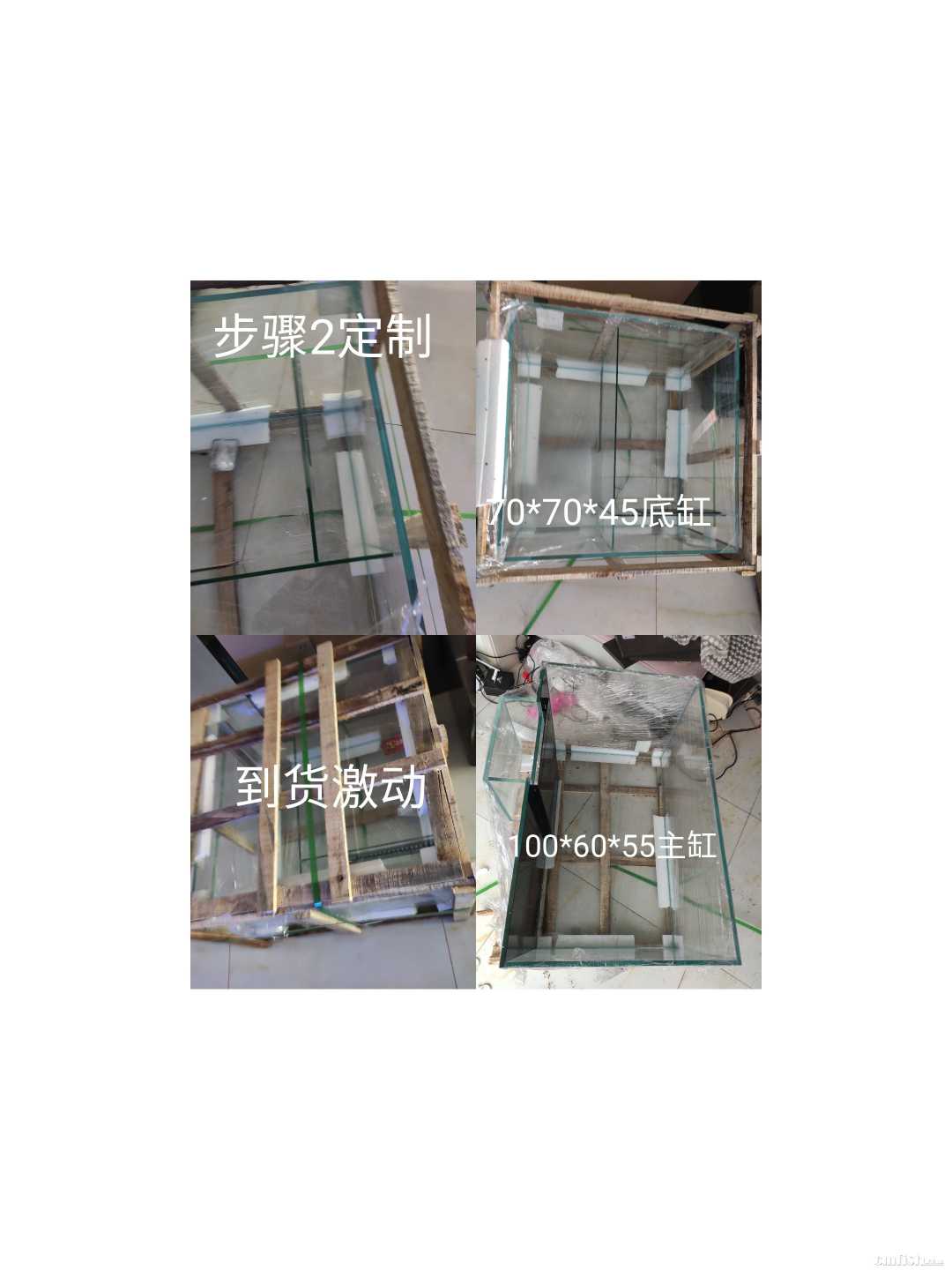

万事俱备便开始长达半个月的设计。首先测量了阳台尺寸，在用123d软件3d可视化设计主缸底缸和柜体。出于节能与美观考虑便将缸体嵌入整个柜体之中，形成密闭柜体。后面叙述它的优越性。123d设计了多种稿件，最终确定了最后一种方案。跟家具厂设计师接洽后便让他们开始生产柜体。由于承重原因主要的力学结构用了两层实木板3.8cm厚。后期发现承重远远足够。再与淘宝联系设计生产我独有的异形主缸底缸。主要方便上下水管直上直下不转弯节省空间。遗憾的是我以为超白玻璃都是一样的，找了一家号称五线晶金的玻璃的店铺定制了便宜的超白主缸底缸。使用后遗憾的是主缸不够白透光度明显低于我60缸。所以一分钱一分货不要贪便宜。我在设计主缸底缸柜体的时候就考虑了灯具蛋分的所有设备的尺寸。根据设备尺寸才设计的缸体柜体尺寸。可以说在设计之初都是通过资料查询到相应的尺寸后，才设计整体。这就是所谓兵马未动粮草先行。再定制缸体柜体的同时便开始购买设备。我自己有一台K7和一个kelo筒灯。便只购买了一套KEY-90的四管38w t5ho。前期只用了一个K7，后期将kelo变卖再购置了一台K7。显色方面kelo明显好很多，但是中心照度过高，因此为了保持统一便去kelo换成k7.毕竟我的kelo没有控制器。

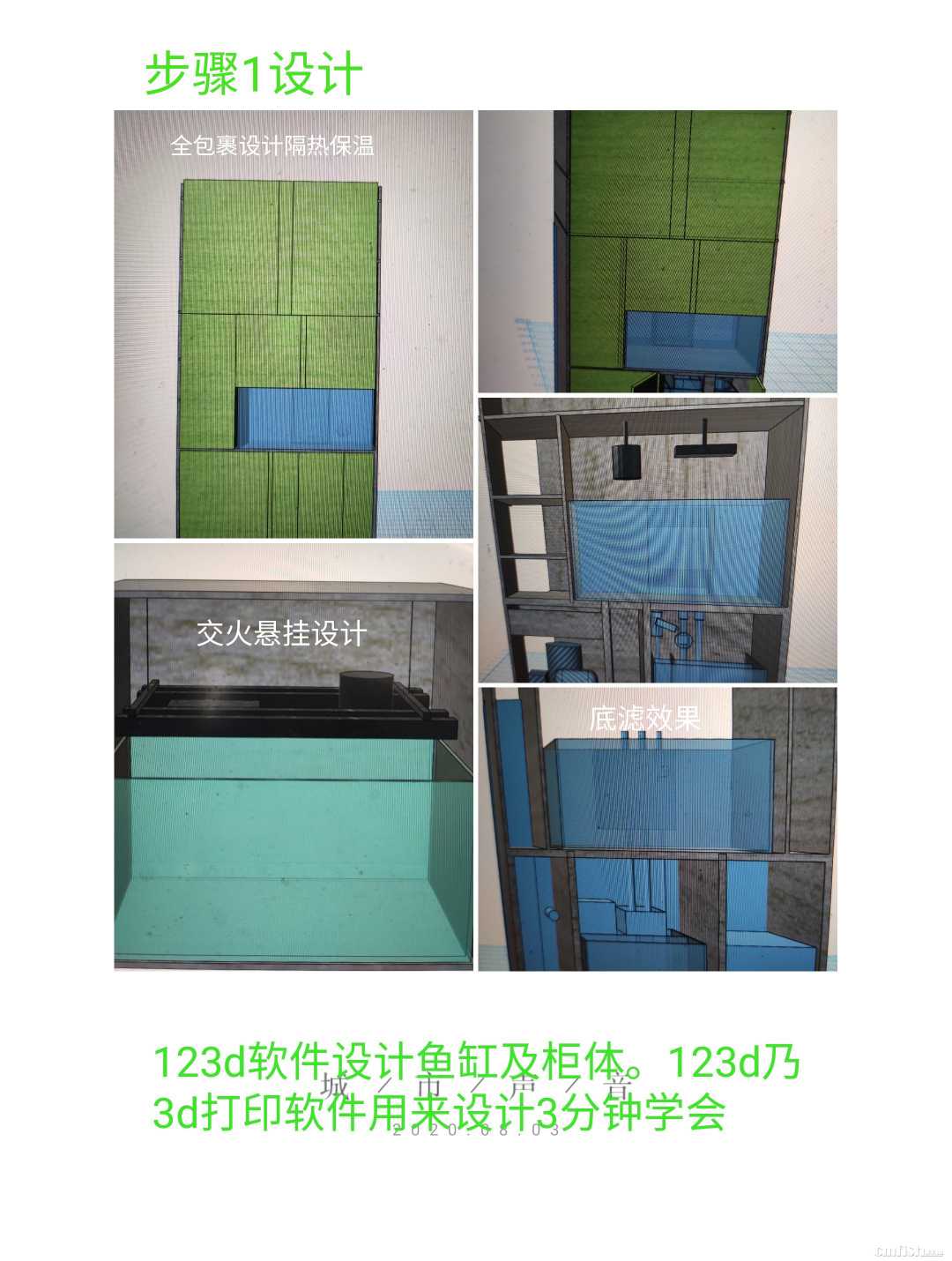

为了节约楼层我做拼图叙述。123d这个软件是3d打印建模软件。可以用来做这样的立体设计。主要就是上手快捷普通人5分钟就能上手。

游进夜里 · 发表于 2020-8-3 16:20:39

冷水机全包裹那么神？一出一进比分体还强？

来自安卓APP客户端

断翅的雪燕er · 发表于 2020-8-3 16:34:57

开缸大赛

不是从开缸开始嘛

来自苹果APP客户端

生化海水 · 发表于 2020-8-3 16:37:27

本帖最后由生化海水于 2020-8-3 17:00 编辑

咸鱼购买活石后，便准备爆藻。意外的在论坛贴子里面看到煮石。于是采取了煮石而非爆藻的过程。论坛里面有很多关于煮石的教程。估计我煮石没有煮好，后期毛藻导致二次翻缸。所谓煮石，并不是把石头拿到水里烧开水煮出营养盐。就是跟淡水养水的过程差不多。就是遮光条件下爆氧气，增加水流。使得活石爆菌，分解有机物最后固定营养盐。跟煮豆机原理相同。于是我便在我闲置的60缸中，开始我的煮石大业。但是由于我活石刷得过于干净，里面没有生物，可以看成死石了。所以一周后no3 po4便降低到0.我又多次换水后经过30天不到的时间便草草煮石结束。前文已经叙述了一次，这里用小字体，可以忽略这个过程。

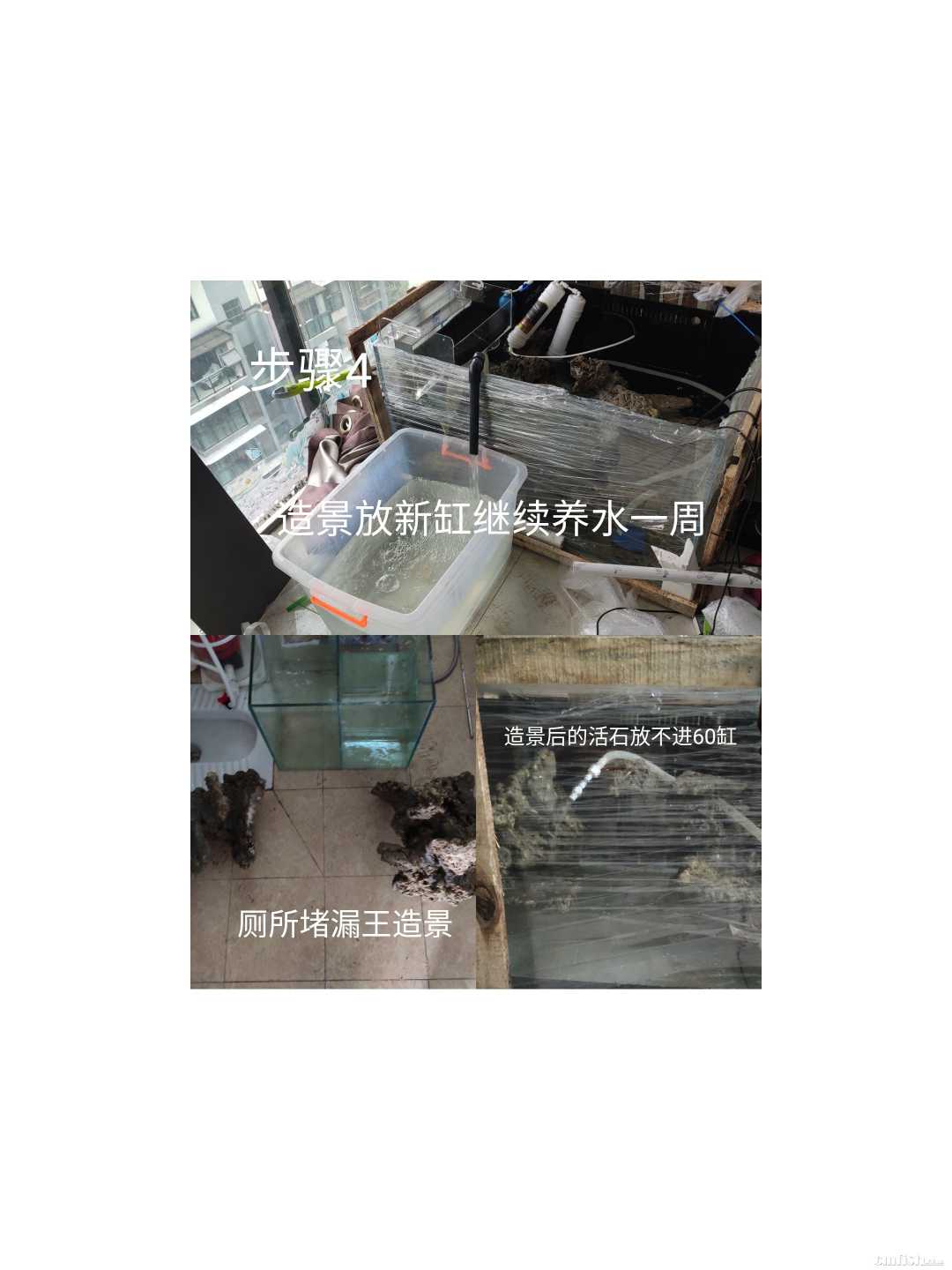

此时主缸底缸已经到货。便火急火燎开始造景。造景泥试过反而用不惯，于是便用堵漏王。堵漏王对于凝固时间的把控比较好控。注意堵漏王基本上是在3分钟左右凝固。因此造景时候不能一次性调好全部堵漏王。而是粘一块活石调一坨堵漏王。

第一次造景没有经验。起码弄了5个小时。后来觉得还不如买人家造景好的现成东西。自己反正没有那个美学细胞。

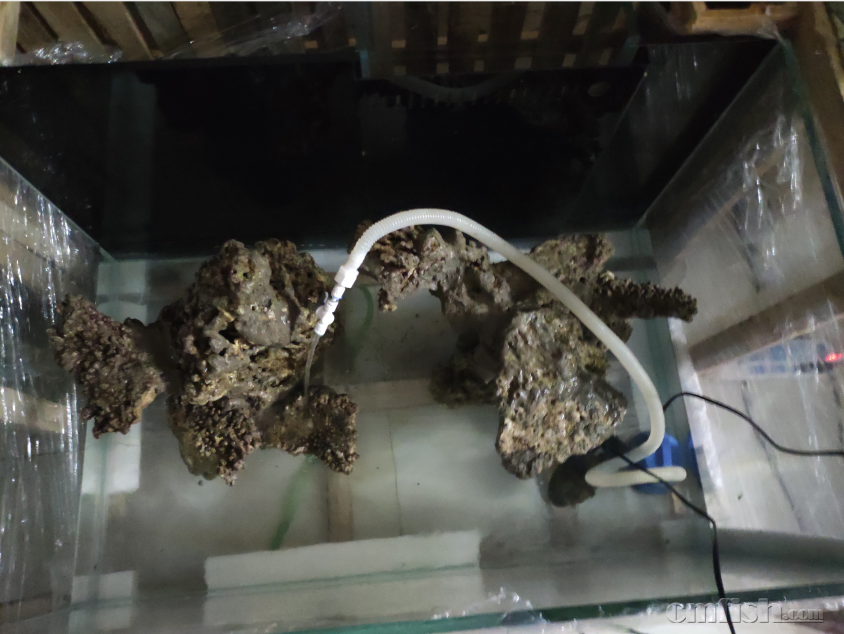

做好的AB岛造景体积过大放不进60闲置缸了。于是便将其移动到1米新缸主缸中，加入蛋分和水泵灯，试运行一周，直到柜体安装完成。这期间我加了一条闯缸鱼，并没有什么问题。

生化海水 · 发表于 2020-8-3 16:40:52

断翅的雪燕er 发表于 2020-8-3 16:34
开缸大赛不是从开缸开始嘛

上面写的满足123点就可以。

生化海水 · 发表于 2020-8-3 16:42:10

游进夜里发表于 2020-8-3 16:20
冷水机全包裹那么神？一出一进比分体还强？

对。分体还是自身风扇散热。这个相当于抽气散热

生化海水 · 发表于 2020-8-3 16:50:25

怎么顺序变乱了我还无法修改？？？搞不懂

飒枫 · 发表于 2020-8-3 16:52:53

生化海水发表于 2020-8-3 16:50
怎么顺序变乱了我还无法修改？？？搞不懂

重新编辑下

生化海水 · 发表于 2020-8-3 17:14:09

本帖最后由生化海水于 2020-8-3 17:15 编辑

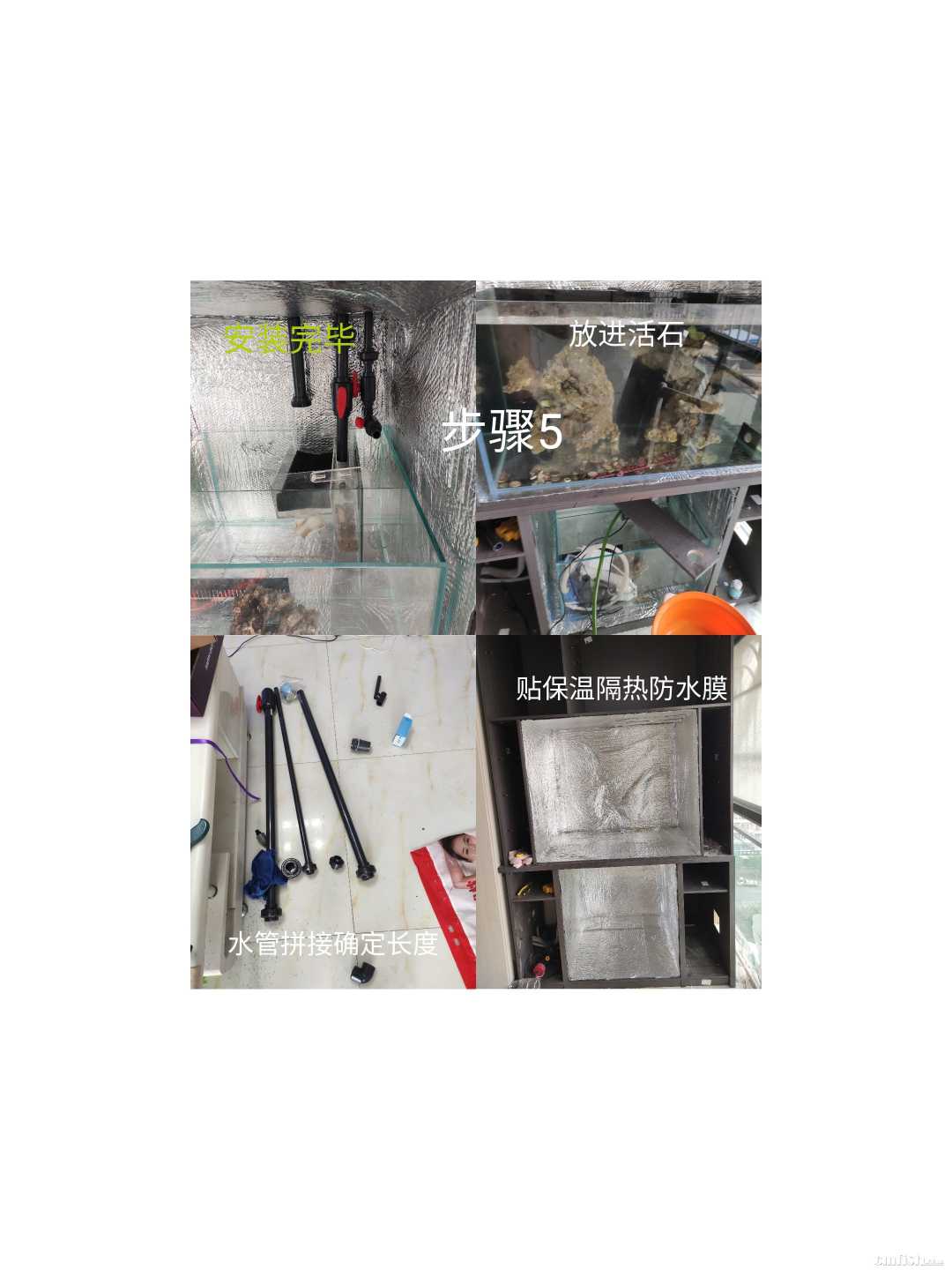

一周后柜体到货，家具厂派人安装。安装过程并不复杂，3个工人2小时安装完成。工人安装的时间，我就组装管件，整理器材，倒出主缸的海水和活石。不然抬不上去。柜体安装完毕贴上防潮隔热保温膜。防潮作用不叙述。主要叙述保温隔热作用。对于冬季，水温度高于室温。此保温层加上封闭柜体能够最大限度将水温和灯温留住。减少加热棒的加热时间，起到节能作用。对于夏天。水温低于外界室温。保温隔热层，主要起到隔热作用。就像冰箱的作用一样。然而对于主缸有灯具的地方，就不能关门了，不然灯具散出的热量将全部给水温。起到负面作用。因此我采取的方式是打开上部吊门，以及增加排气扇。

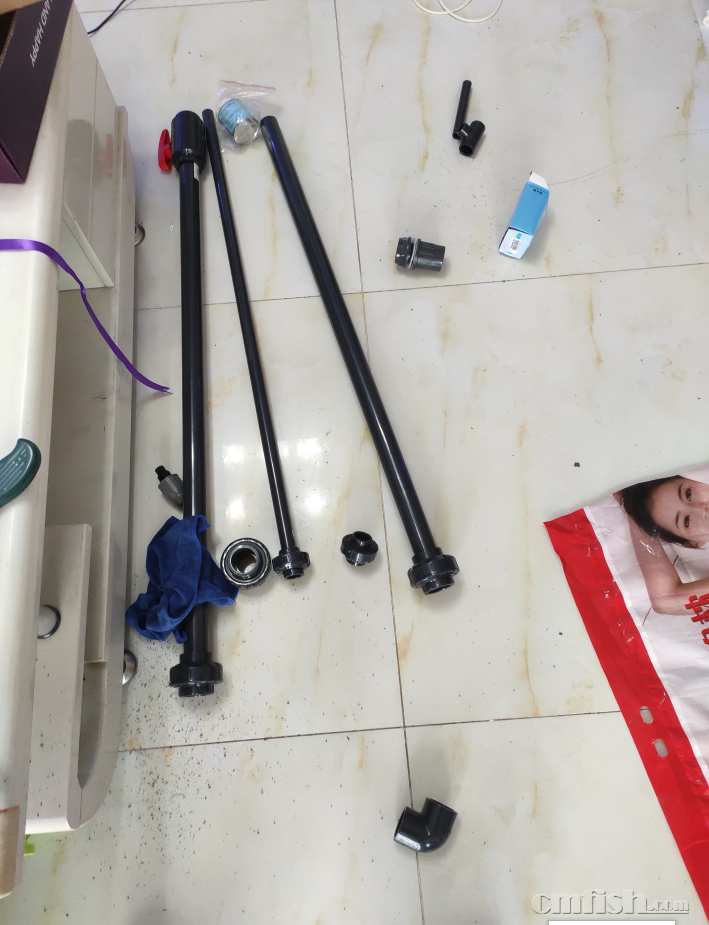

测量管件所需要的长度

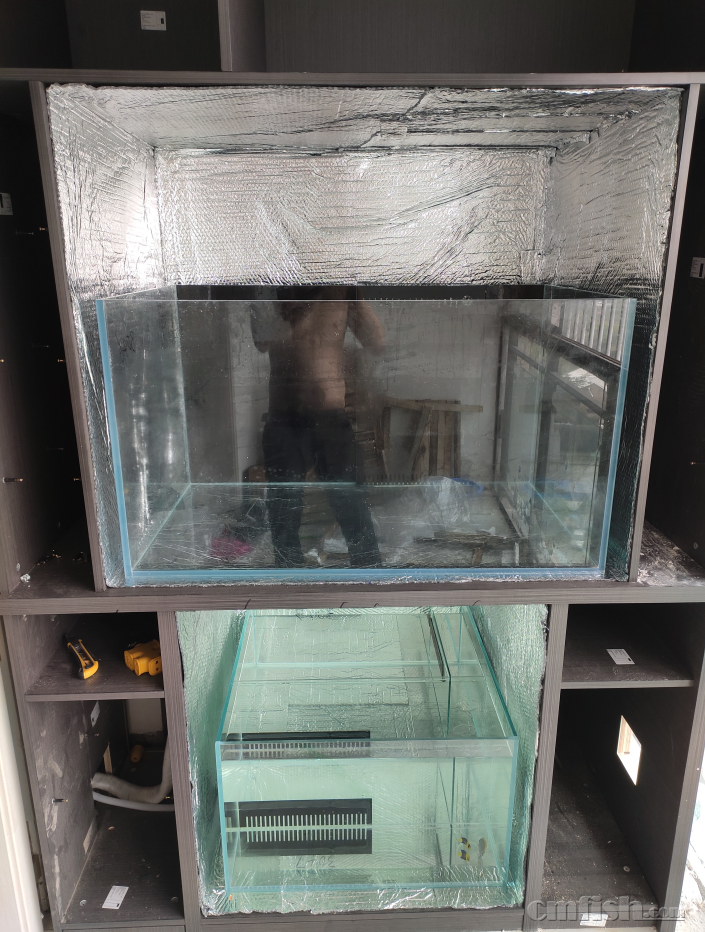

贴隔热膜

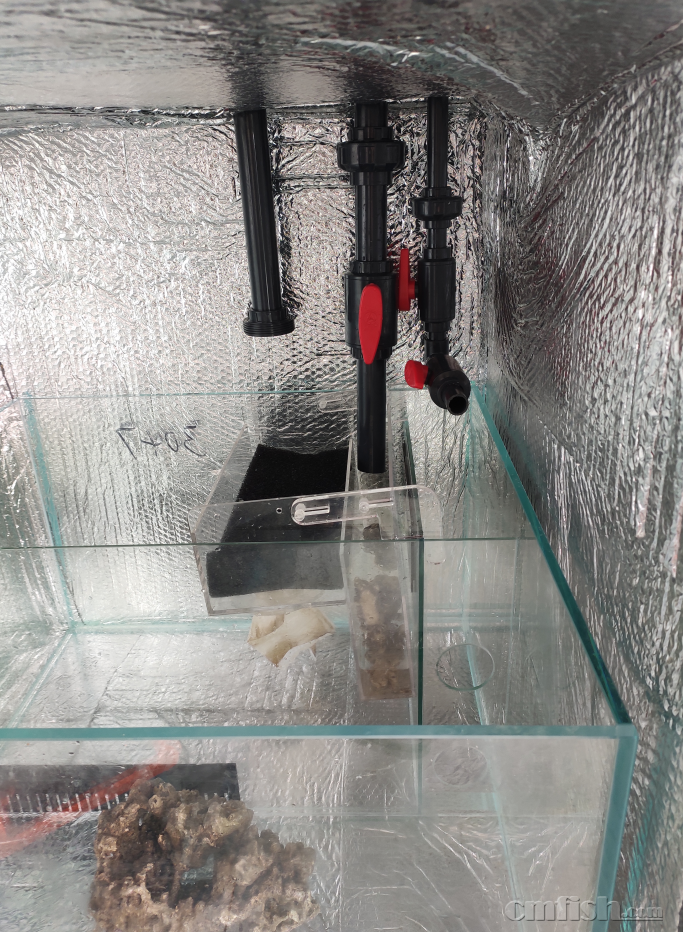

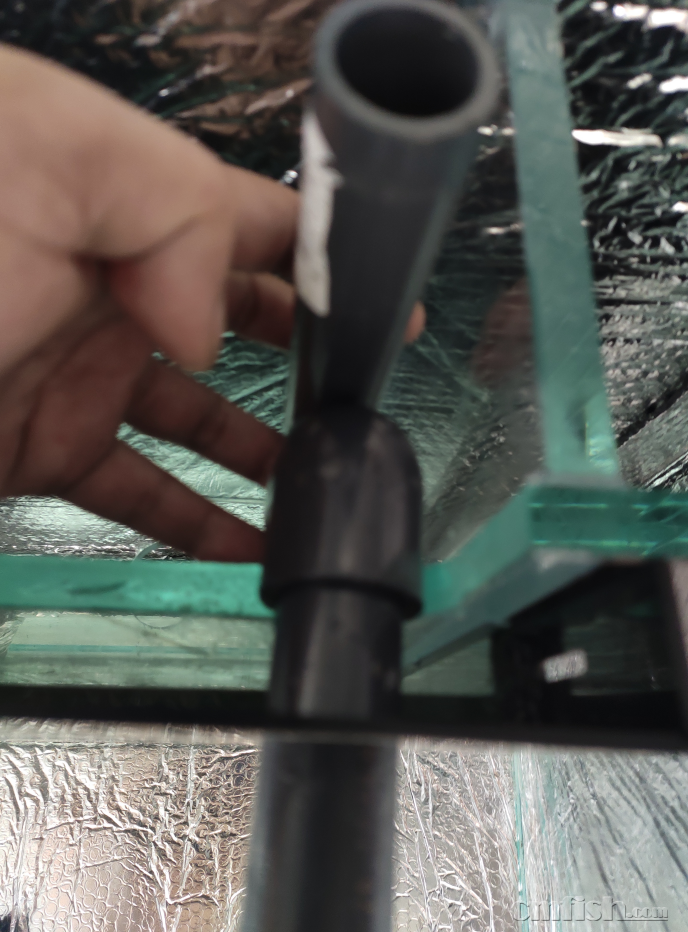

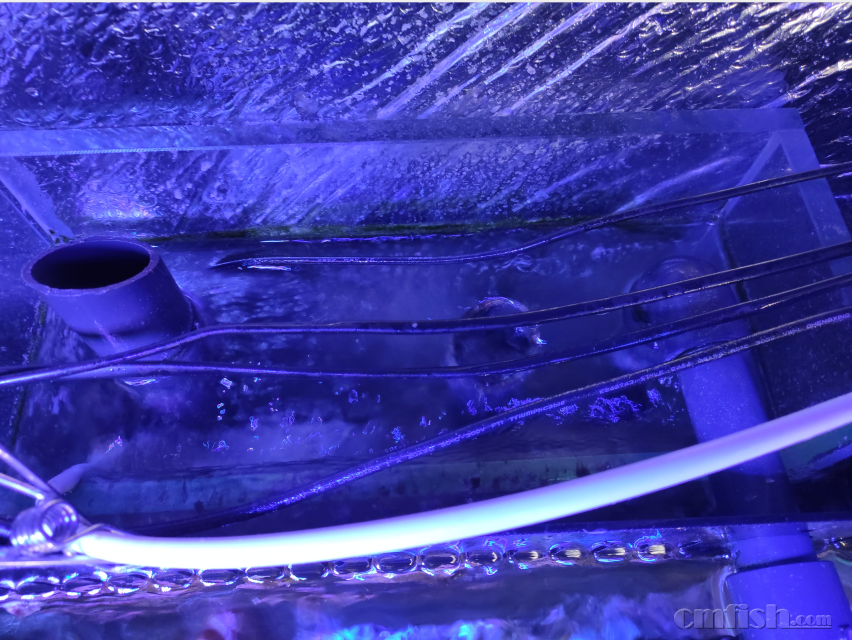

安装上下水管

上水管加分支用于水冷机节约泵

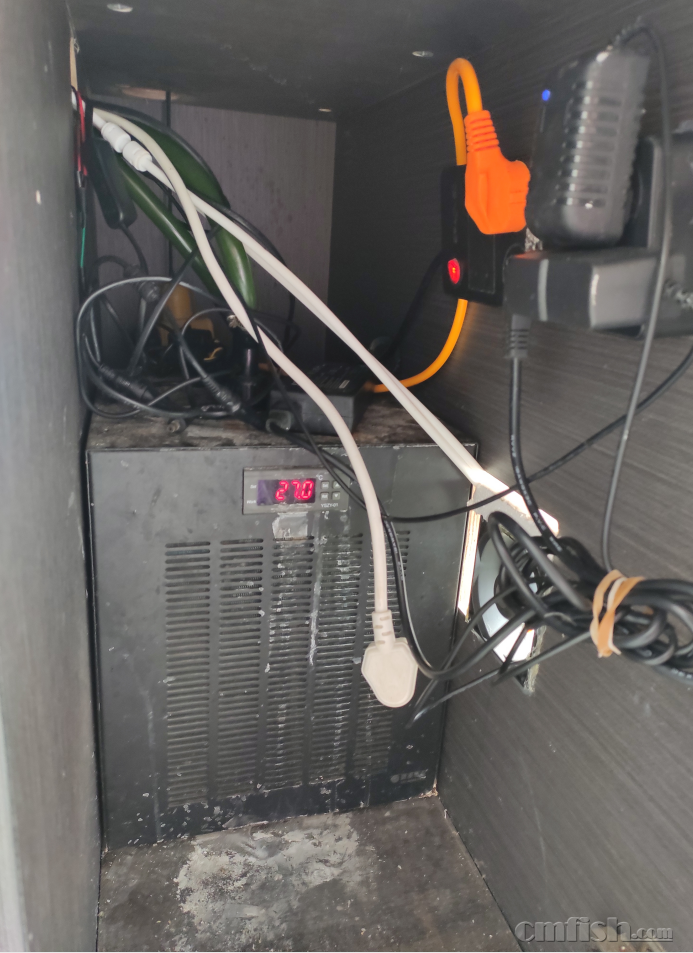

安装水冷机

生化海水 · 发表于 2020-8-3 17:30:12

下水管家的安装。主上水泵预留好分叉管，用于水冷机的分水以及其他公用。比如ATS的水管或者煮豆机水管。可以不预留。我自己预留了一个但是没有使用。以主上水管供给水冷机和煮豆机等的好处很多。但是要求主泵的流量更大。主水管分水管的优点，减少其他小水泵设备。一是省钱，二是省电，三是减少热排放，四是节约空间，五是减少插座板插孔需求。

千万不要在下水管里面分水，没有水压，分水管不会出水的。另外分水管和上水管都必须要有球阀。这里特别点赞静海的三厘管件和球阀。尤其是球阀不会虽然没有隔膜阀那样好调节。但是常规使用还是够了，不会出现蓝色球阀那种两个月就调节不动的现象。

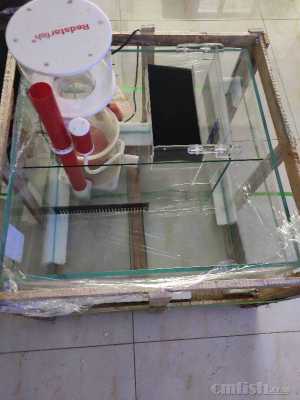

底缸的安装。底缸我设计了干湿分离盒，实际上并没有起到干湿分离应有的作用。它的作用仅仅是沉淀池和滤袋架的作用。对于海缸来说，不能做到勤洗上层过滤棉的话，就尽量不要用干湿分离。因为即便是干分离的粪便，在水流冲刷下也会进入水体，或者直接被微生物分解形成营养盐。因此干湿分离需要及时清洗滤棉，这是自己给自己找麻烦。我仅仅使用了其滤袋架的功能。2-3天换一次性滤袋即可。
