开缸不易，自14年迷上海水下海，将原来120佳宝草缸改三重溢流开启漫漫海水路后，嫌三重溢流丑又换成60方背包，嫌60太小再换成85*70，后面为了繁殖小丑又加了个60背滤。直到去年搬家，终于有了间鱼房(入户花园)，两口缸摆一起太违和了，还有密度高了，生物长大了万一把缸捅破了咋办... ..
.
折腾了几年，新缸开多大、怎么做才不会后悔？银子准备花多少？日常如何维护？这些问题琢磨了好久，开个缸全是精力活、体力活，前思后想左顾右盼终于有了以下的清单:
主缸为星晨订制：主体长度150CM、宽度75CM、高度55CM、金晶新五线超白玻，四周玻璃厚度15MM，底19CM，黑胶粘接，两侧背包下水。
底缸本地自制：长度139CM、宽度64CM、前高50CM后高55CM、玻璃厚度9MM。
功能分区:沉淀下水过滤、蛋分格、厚沙格、钙反冷热交换上水格、补水格。

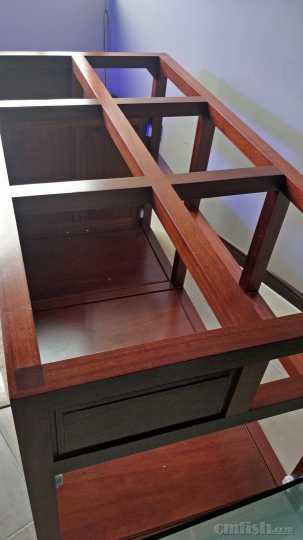

底柜星晨订制：尺寸150*75*90，沙比利实木卯榫封闭漆，前百叶窗，侧实木窗，后双十字架。
管件：上水（双32mm转四支25两侧出水）、下水（双40mm主下水，双32紧急下水）
蛋分：威泰式阿尔法250
灯光：DIY
水泵：双中科蓝白12000L主上水，捷宝DC3000钛桶循环。中科DC40M换水，中科DC30补水。
造浪：双MP40
温控：精创E1000+继电器，美的1.5P冷暖+外置钛桶。
造景：活石约35KG。
系统：柏林厚沙。
元素：KZ 钙反L。填充约6KG两只小鱼shanhu骨，2KG ZEO钙石，1KG ZEO镁石。山东建设8LCO2钢瓶,UP 4LCO2铝瓶(备用)，UP CO2减压阀，玛科PH控制器,梅特勒电极。
盐：紫色森林、TM、蓝色珍品大树叉子（开缸爆藻）。
元素添加:ZEO Coral System1234,AA,CV，红海AB。
元素测试：莎莉法KH,Ca,Mg,No3。HANNA PO4
缸擦:吞噬、斯特茨。

会飞的熊猫☆

星辰的缸不错

来自安卓APP客户端

任我行

生物情况：
慢慢添置，总是管不住自己。珊 瑚就不说了，
目前有粉蓝，黄金，纹吊，黑三角吊，黑公子5，紫罗兰5，蓝眼5，紫眼宝石2，紫后，五线狐，西瓜袍，红斑琉璃2，橙点2，线纹鳚，绿高鳍虾虎，黄金虾虎，雷达，火炬虾虎，西施雀2。火焰虾，老虎枪虾2，红枪虾

任我行

宏威15041003004 发表于 2020-8-17 07:43
壕无人性

尴尬

任我行

杂项
电器格

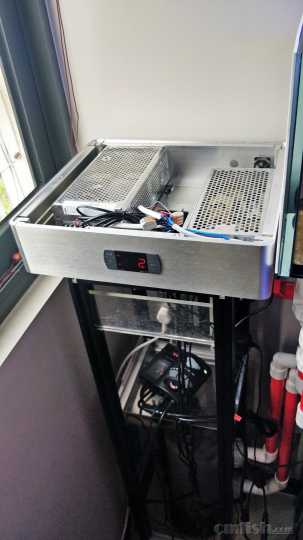

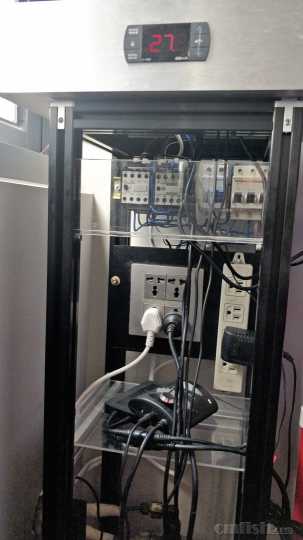

电器格设置在鱼缸左侧，最上面是铝机箱，取其散热好优点。里面集成一块36V科索电源供主灯及藻缸灯,一块明纬24V电源供两台中科主泵和捷宝循环泵，内置一片 DCDC降压电源调成12V供电源机箱温控风扇以及蠕动泵、补水泵。精创E1000温控器安装在面板。这样低压电源全部由该机箱提供，省去了众多电源插头，都是工业级品牌电源工作极其稳定。电源进线后后分三组，水冷和集成电源分别由两个空气开关控制，一个空开控制插座，整套主缸仅剩两个MP电源插头(电压不符)，蛋分和钙反，由两个小插座搞定。本想蛋分搞个双延时启动，配件都买来了，看到目前喂食模式很理想就放弃安装了。

主支架为3030黑铝合金，除方便制作外还起散热作用。

使用中科水泵的同学注意一下，中科水泵控制器外壳部分是铝型材，主要起散热作用，在南方的夏天实际工作温度是比较高的，众所周知电子元件工作在高温环境下使用寿命及稳定性都是打折扣的，(虽然中科售后口碑很好，一旦损坏维修也是需要时间的)为保险起见将控制器用导热硅胶黏在铝型材上，这样彻底解决了控制器散热问题。
机柜下面是钛桶，旁边位置刚好放置8L CO2钢瓶，前面搞个柜子做收纳，还可以从柜子中空位置方便查看CO2钢瓶压力情况。
完成的样子

小剑剑

漳州大神

来自苹果APP客户端

宏威

壕无人性

来自安卓APP客户端

任我行

灯
万物生长靠太阳。在小型礁岩生态系统里，灯光无疑起了很大的作用，既要给生物生长提供一定的能量又要兼顾显色观赏作用。主流的海缸灯无非金卤、T5、LED。从发光角度看金卤灯加大龟是面光源，最接近自然光，但产生的热量不容忽视，且荧光显色效果不好，T5灯属于线光源，光照柔和，同样荧光显色效果不佳，LED属于点光源，光线硬，刺眼，设计不好容易造成可见光斑、生物阴阳脸。海缸LED灯其实制作难度不大，既然主灯选择DIY，我技术上又达不到专业设计人员实力，当然从既有的模板来考虑模仿，刚好此时Radion G5面世了... ...

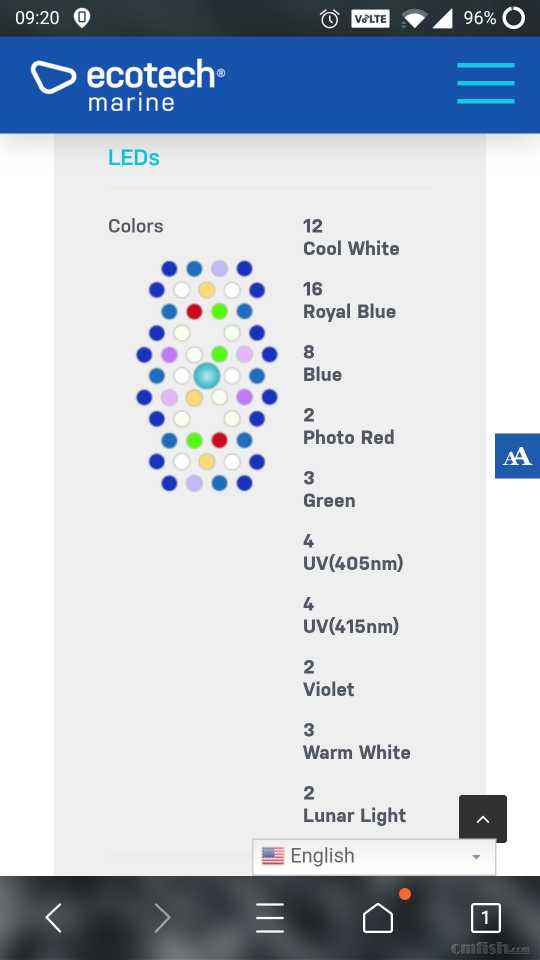

从光谱上分析，对于海水生物来说，对他们最重要的光是蓝色与紫色，主要在400-500nm波段。 其次是有一定穿透力的绿光。而红光虽然需要，但是红光在海水中的穿透力非常弱，所以需求非常小。从Radion官网看到的G5灯珠分布如下:左为加强蓝光版本，右为PRO版本。两种LED灯珠配置略有区别(青色VS暖白)



因为自己用的是混养缸，所以果断选择了把所有的力量投入到蓝光去，从官网看R15与R30结构分布是一样的，怎么做根据自己需要选择。以下是G5蓝光版本光谱:


G5官网介绍有十通道控制，十种波长LED，其中一组是月光。市面上找不到相应的10通道PWM调光板，并联控制可以实现，但操控不易。于是舍弃了月光通道，把两个UV通道合并，这样某宝上8通道控制器就可以使用了，通过对光谱分析蓝光版G5比G4多了两组分别是青、紫、月光通道，舍弃了暖白，从光谱分析个人判定为青、紫波段为490NM  435NM。功率上选择由三组G15并联，共150颗LED,驱动方面8000K、455可以1.5A,470、415、405、660、520可以1A,其余700ma。由于总功率余量很大，让LED工作在低功率下可降低光衰，所以驱动选择1A和0.7A,总功率略低于官网公布的300W。为了做成面光源效果，选择采用2CM铝基板拼接拉开间距... ...

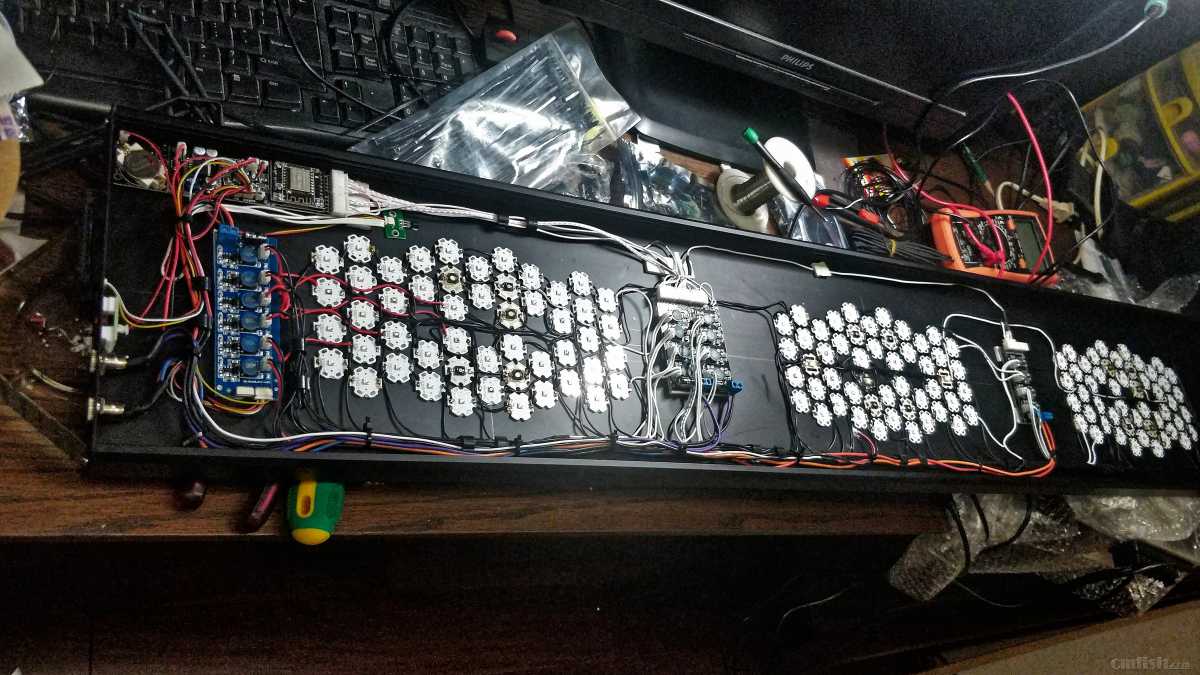

基本采用CREE灯珠，470部分欧司朗，UV为旭明，青紫为光宏。驱动共用了18组，灯具型材长120cm。


矩阵漂亮，DIY辛苦，乐在其中。点亮后再累也值得。




电源采用双DC线连接，手机APP调光。左侧开小窗，可以显示灯具状态，做个茶色亚克力套上防水，顶部两台首席玩家散热。



电源供电为科索（COSEL）指标：36V20A，供主缸、藻缸绰绰有余。

我叫100

牛逼

来自苹果APP客户端

任我行

缸
礁岩缸的主流下水一般选背包，内溢流方式影响造景一般在FOT用，这基本是共识。通常背包下水一般选择单背包单侧出水，但使用中会发现造浪调整吃力，且背包远端水面容易有死角积油膜。这次选择双侧背包主要是贴合环境，因为背面靠墙，尽量增加缸的宽度(缸宽点还能进大门，柜子就麻烦了)，更重要的还是为了上水部分考虑，两侧对称出水水流分布理想，水流不会出现一边倒情况，养起生物事半功倍。所以上水出水是本套系统设计的核心要素！两侧顶部对称出水产生强劲水流在中间碰撞，两侧中间各搁个MP负责把水流打散乱流，无论MP设置同步或反同步，水流在缸内均能形成双C型循环，油膜无影无踪！实测无造浪也能有很好的效果，养LPS不在话下。
两侧对称出水还有个非常实用的功能，因为是双泵上水，在需要喂shanhu粮的时候只需将其中一个水泵设置成喂食模式，一个水泵单边上水，另一端上水变成虹吸下水，几秒时间内主缸液面会下降到背包翻水板，此时流经背包的水几乎没有，省去了关闭蛋分的操作，清洗滤棉等工作也可以同时进行。水流在上水格反复上下，外置钛桶由水泵单独驱动在上水格交换，连冷水机也不用关闭。管件设计更简洁省去了单向止逆阀、虹吸破坏口等。
拉筋只分别拉两边，增加缸体强度作用是有，更重要的是为了固定上水管。这种安装方式比较美观，方便调节出水高度，缺点是管件安装有难度。
喜欢小背包轻巧，也方便管件安装，所以选择了小背包。不会画CAD图，实物将就看一下吧，这是罗先生在鱼缸厂发的半成品图:


底缸怕理解出错导致改动，选择本地制作，主缸柜下单30天后制作底缸，底缸只讲究实用，功能区分为下水格、蛋分格、厚沙格、上水格，补水格。厚沙格设计参考妙手大神的帖子(经过实战检验)感兴趣的渔友再翻翻http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=567088&highlight=%B5%D7%B8%D7
底部采用三根32PVC管翻水(后面感觉不够用了顶部再开一个)底端翻水可消除蛋分漏泡影响，出水方向任意调节等。厚沙主要沉淀营养盐，让厚沙中的微生物分解，个人理解厚沙作用发挥好不好关键在水流流速，流速太快营养盐随着水流到了上水格，厚沙作用就小了，所以在底部增加一根32水管短路厚沙格，出水采用32雨淋管内插25管以便控制厚沙格流量大小。底缸设计尽量大水体（约350L），这样换水只抽取底缸的水，新进去的水在上水格充分热交换，减少对主缸冲击。我的上水格设计比较大，将钙反放进去，就算漏也不怕。

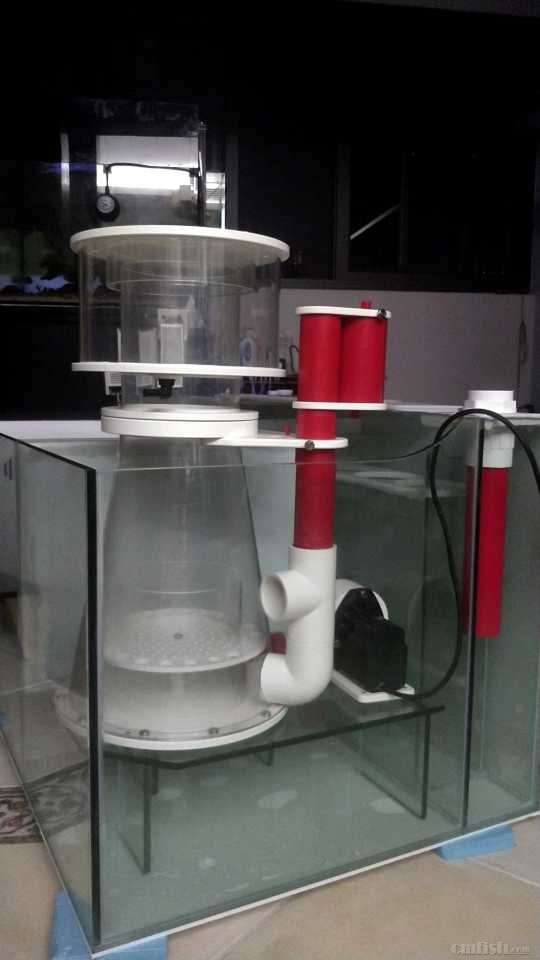

自己用玻璃做个蛋分垫（高度需要提前计算好）,稳


等了40几天后接到罗先生的发货通知，得赶紧把旧缸挪位了

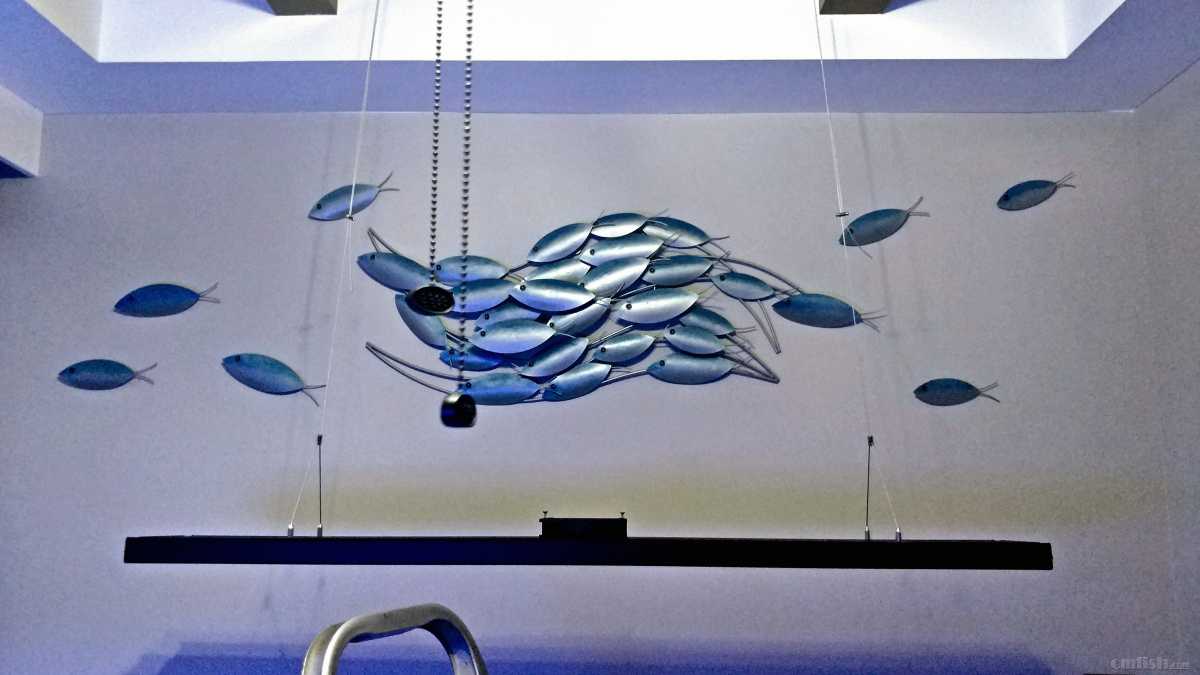

既然是鱼房属性，墙壁也要稍微装饰一下



本来不用去货场接的，心算是比较激动吧



待续...

任我行

新柜到，底缸三面和底部粘好EVA保温，套进底柜，再上主缸，就位好。



金晶新五线玻璃质感很好，据说采用PPG配方，两者差别不大。

拉筋样式，连穿管的孔也给抛光了

接下来就是管件活了，腰酸背痛很正常，这点苦吃不了别下海了，折腾也是一种快乐

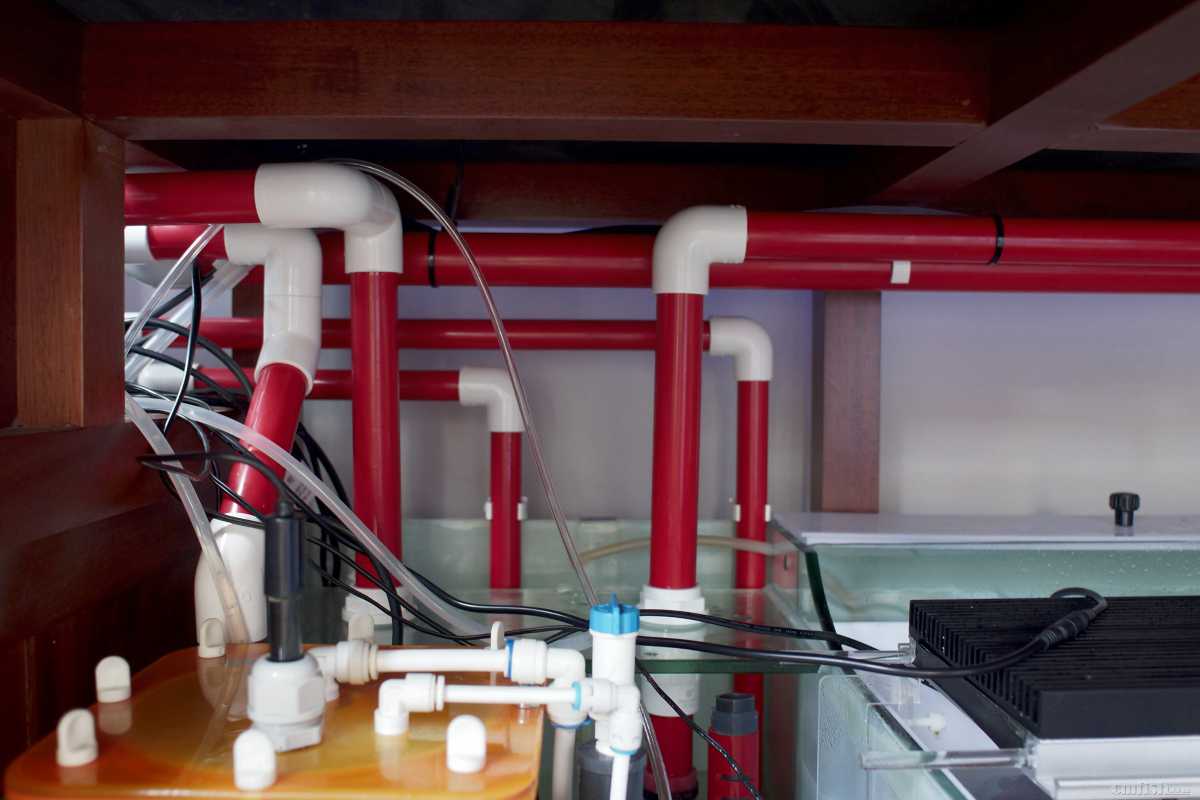

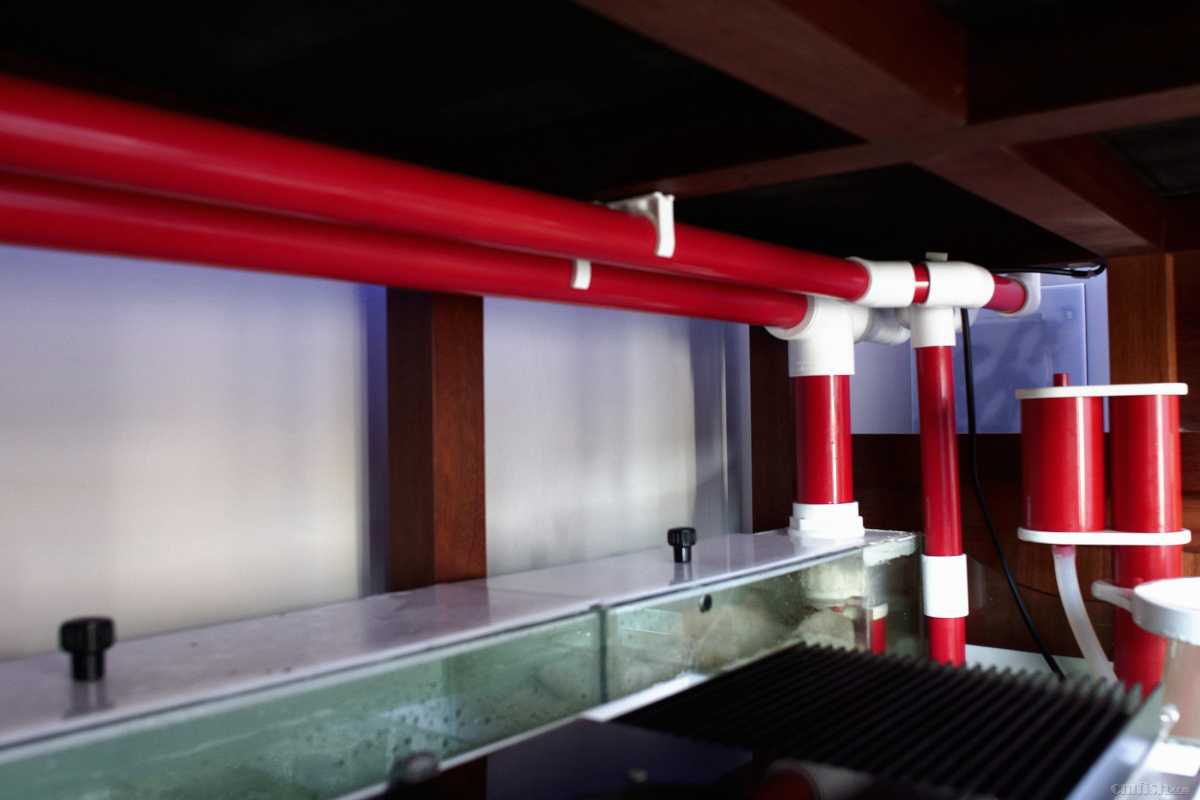

管件很简洁，越简洁越省米出问题的概率越低！先装后面主下水，两根40管下到底缸右侧接变径接三通，合并成单根50到沉淀下水格，再接好两边32备用下水，最后装两边32上水，装钛桶循环管。下水管比较难装，位置稍有偏差就容易漏水，还好孔位计算加工准确，一个人一次性搞定。




测试钙反


左背包

右背包


关于管件连接我的经验是预连接的管件尽量用切管器切，保持切口平整能倒个角更好，连接位和插口要清理干净，确保干燥，两端都刷涂胶水，插口连接时要旋转个角度确保胶水均匀，上胶后不要急于通水，应该放置一段时间，等胶干透，杜绝出现跑冒滴漏现象。

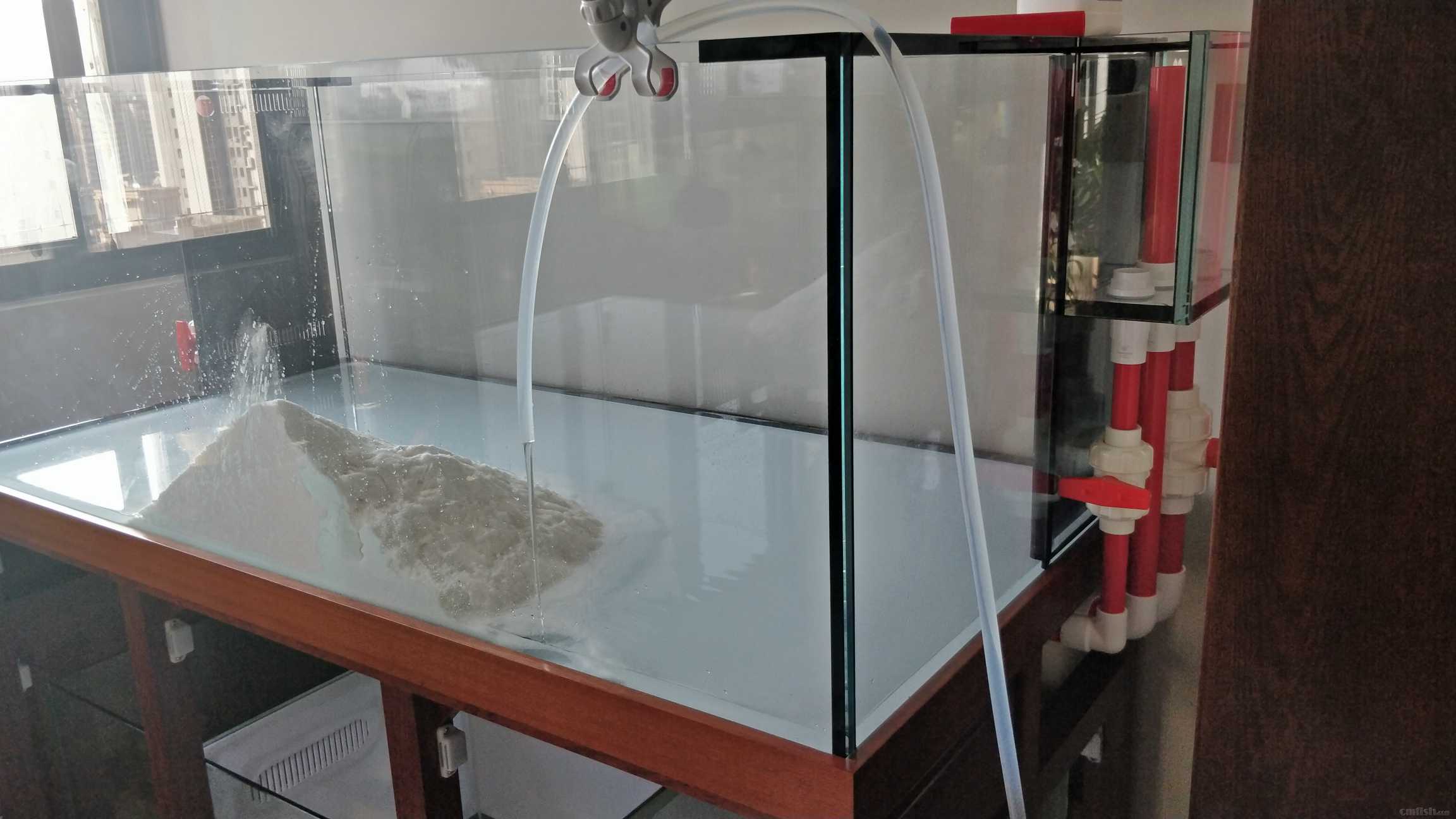

没经过淡水测试，直接化盐

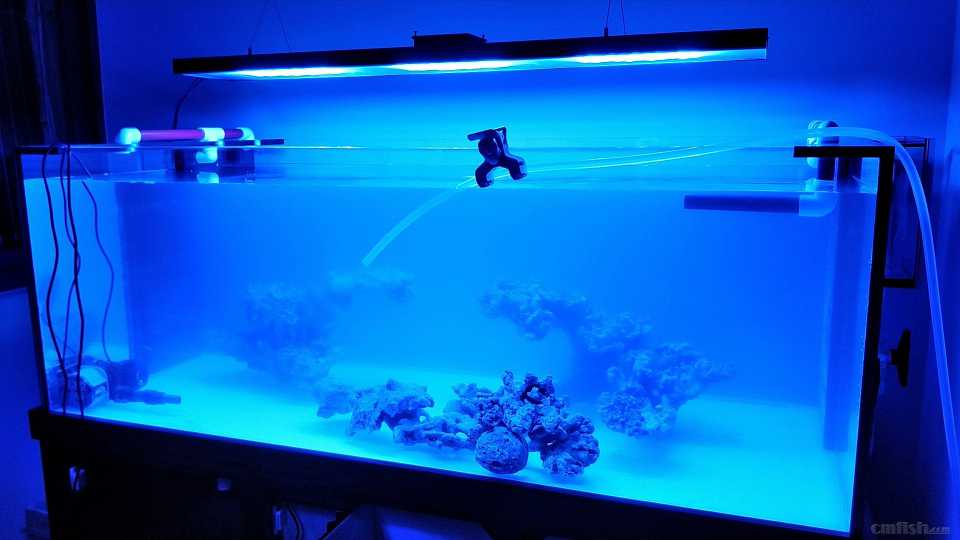

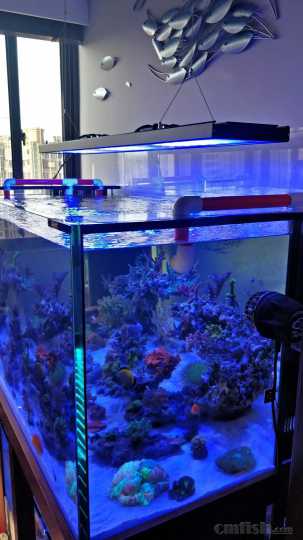

活石进去，开灯看效果

任我行

柜子高度90，适合底缸高水位、大蛋，取蛋分收集杯不费劲。厚沙格出水高度是决定了整个底缸水量，蛋分格水位还将高出2CM，下水过滤那边水位有5CM落差，所以设计前低后高。下水过滤设计上面铺棉下面安装3个尼龙过滤袋，两用方式任意选择。棉推荐用JBL羊绒棉，效果好、不易堵、易清洗。滤袋我选择50目法红3D滤袋也是为了清洗方便。
系统设备设计思路基本介绍完毕，差不多也是玩了几年总结出来的经验，也是目前觉得最适合自己操作的系统。前后构思了一个多月，DIY成分比较高，觉得有更好方案的欢迎提出来共同探讨。
本来开缸也没详细记录，看到公众号大咖提起了这次参赛，刚好处于硬件设施完成即将进入爆藻阶段。以前关于礁岩系统知识不懂的也经常泡CMF寻求答案，趁这次机会把建缸思路理出来记录下来跟大家分享一下，也算是对论坛贡献自己的绵薄之力，硬件设施不清楚的地方欢迎跟帖讨论。

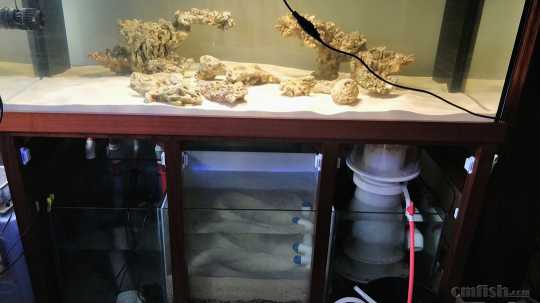

这是底缸最初的样子，蛋分格厚沙格水位落差有点大是因为厚沙短路管还没接通，水全部流过厚沙了。


爆藻
活石比较尴尬，选用店里爆过的活石，主要是今年天气太热，南方一直处于高温状况，不敢从海南调新鲜活石，只从广州买来少量，等天凉后再买新鲜活石从底缸添加了。造景也是为了水流流畅，摆了个简易造型。我是先下活石再铺沙的，沙用蓝色珍品1号沙，共两件（8包），下了有点后悔选太细了，应该2号沙比较合适。
这是五天后情况，只出少量褐藻

十天情况

任我行

十五天后，反正也爆不出什么东西了，索性刷了，深圳蓝海那边团购了几条鱼一并下去闯缸试水

开始转移生物，主要是旧缸暴力转移位置后，状态已经很不好了，没时间照顾。一片狼藉中。。。

先转移部分shanhu，鱼慢慢来，大量胶水坏水


鱼缸后背用透明亚克力做个灯围，卡脚方向和正常灯围方向相反，防止鱼儿嬉戏打闹拍水弄湿墙壁，也可以防止胆小的鱼儿跳缸。
没啥好货，见笑了

任我行

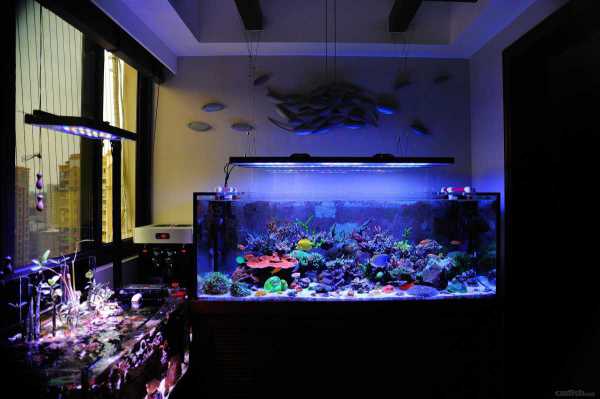

差不多齐了，生物和位置以后再慢慢调整

琦子whiskey

棒棒的

千寻·布偶猫

这个是高手

来自安卓APP客户端

任我行

小剑剑 发表于 2020-8-17 07:21
漳州大神

你也是漳州的？

任我行

会飞的熊猫☆ 发表于 2020-8-17 11:53
星辰的缸不错

期待你的，看了设计真不错

任我行

琦子whiskey 发表于 2020-9-4 21:23
棒棒的

谢谢

任我行

千寻·布偶猫 发表于 2020-9-5 19:55
这个是高手

不敢当

任我行

搞了两个中科迷你泵，左边用于换水，右边用于补水，效果杠杠的。感谢中科对本次大赛支持为鱼油们提供优质产品，国货当自强！

小剑剑

任我行 发表于 2020-09-06 09:10
你也是漳州的？

嗯嗯嗯  在角美
