XR30更换我研发的手机WIFI控制器让其满血复活

darden · 发表于 2016-11-26 15:47:21

本帖最后由 darden 于 2016-11-26 20:20 编辑

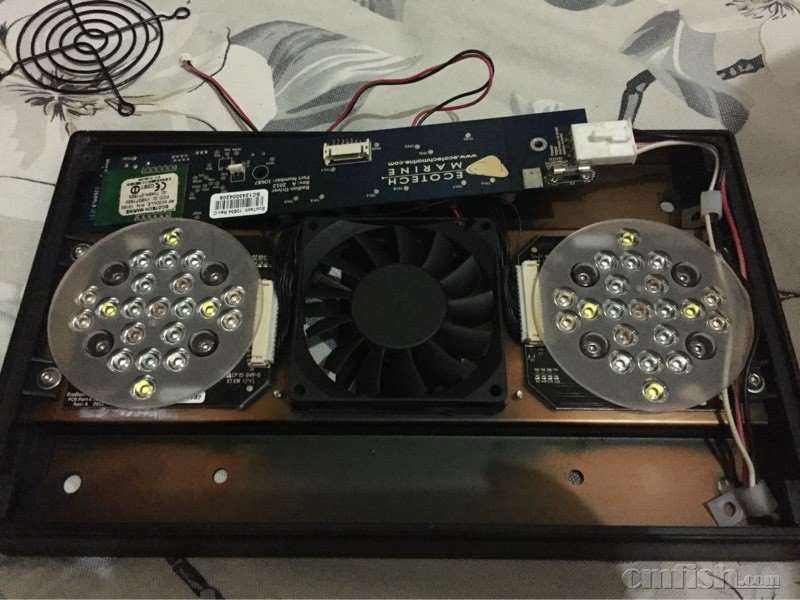

该鱼油的XR30坏了2年多了，找过N人维修都未能修好，这次找到我我采用的是更换控制器的解决方案。
维修过程如下……

malcolm1979 · 发表于 2016-11-26 16:33:16

大大大神

darden · 发表于 2016-11-26 15:50:35

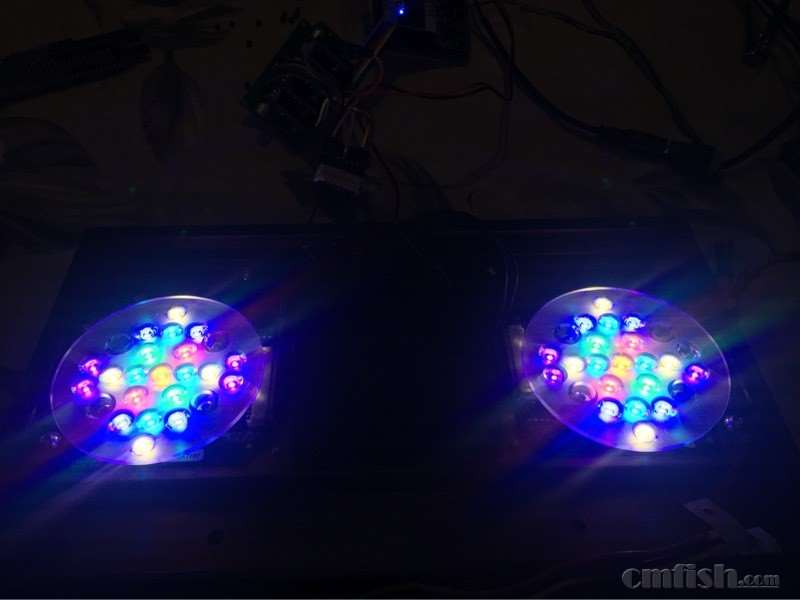

首先拆机拔掉灯珠线束找到每一路灯珠的正负极。耗时一个小时才找出来并成功点亮，点亮后发现右上角的紫色灯珠不亮应该是坏了。

darden · 发表于 2016-11-26 15:54:26

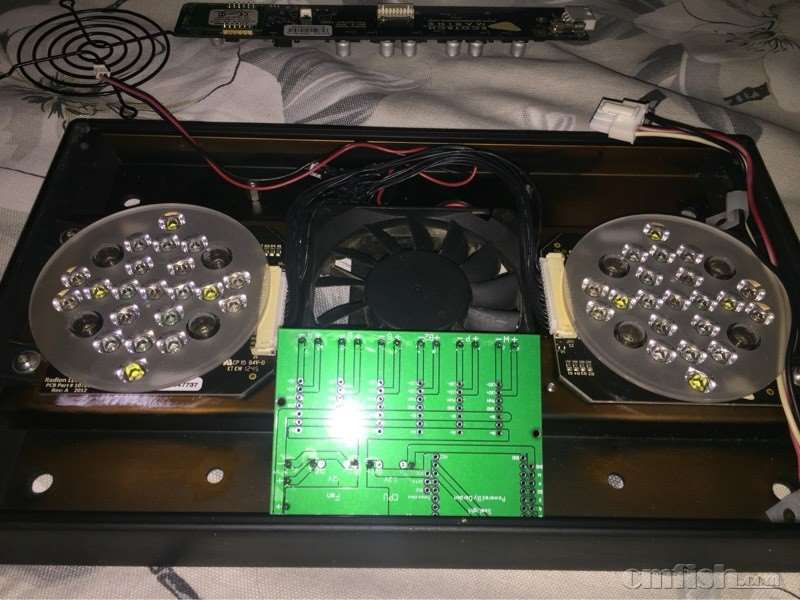

尝试开始换控制器……这之前尝试想断掉原装主板单片机直接传送pwm信号给其原装恒流驱动，但是失败了。决定彻底更换，放上A+标准控制器发现主板太大根本无法放入……

darden · 发表于 2016-11-26 15:57:19

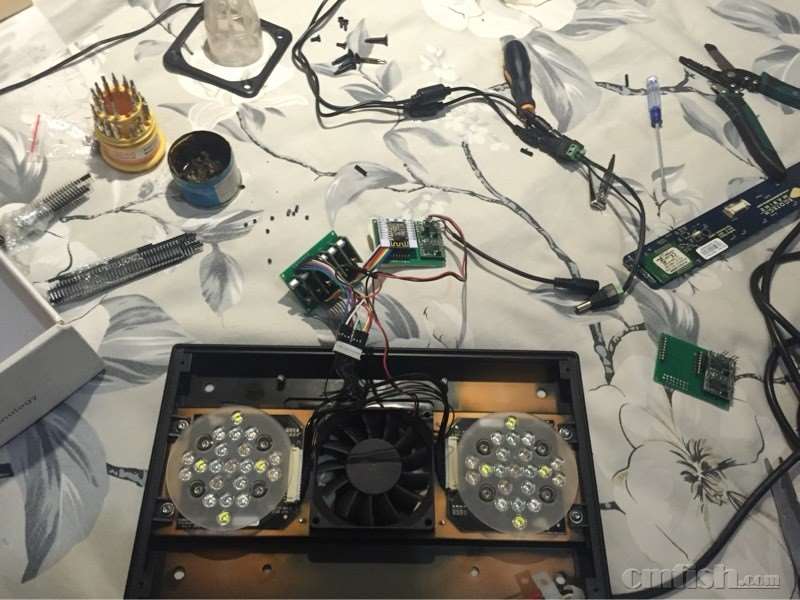

采用A+分体控制器，如图貌似挺合适……

darden · 发表于 2016-11-26 15:58:41

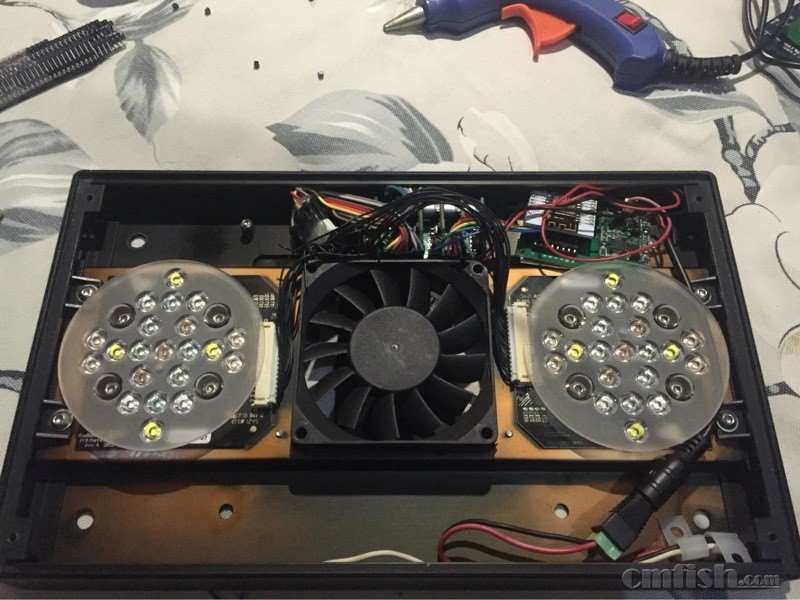

所有线布好放入灯体刚好合适

darden · 发表于 2016-11-26 15:59:41

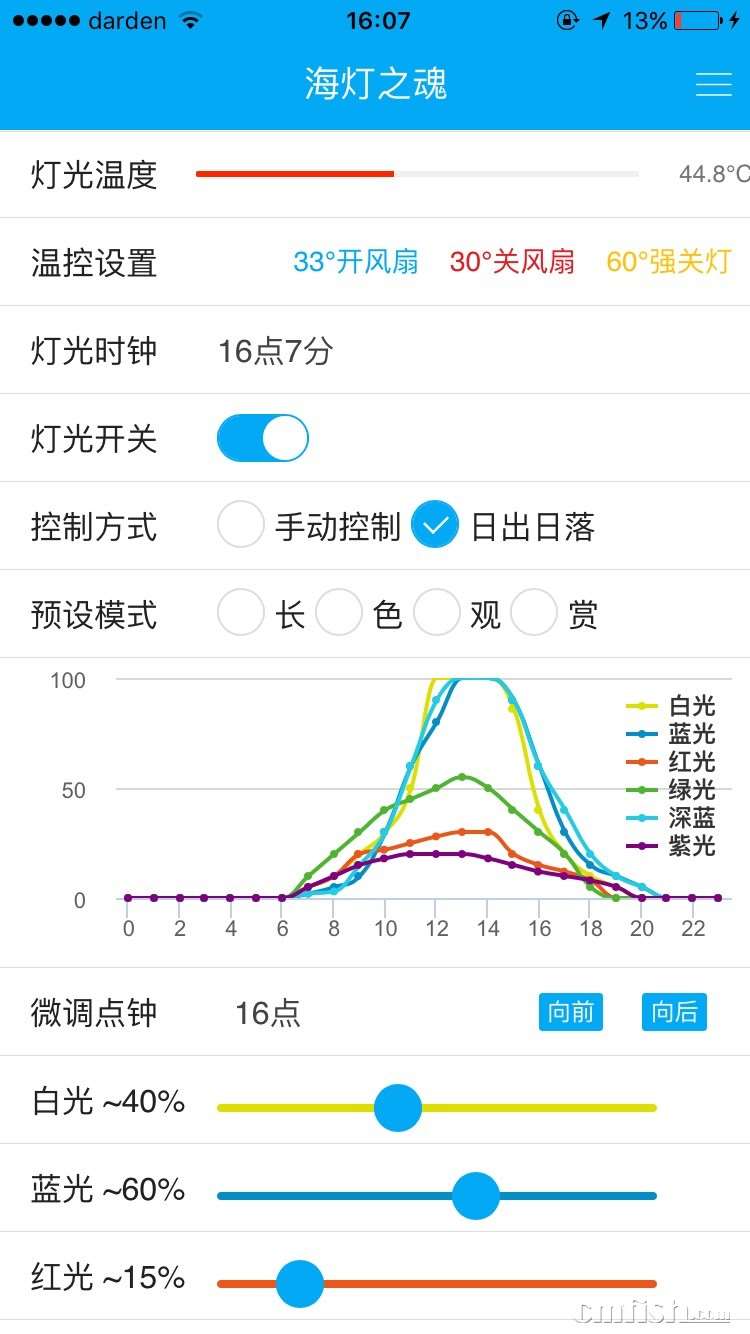

装壳并手机APP连接测试

darden · 发表于 2016-11-26 16:01:03

完美WIFI控制

darden · 发表于 2016-11-26 16:01:37

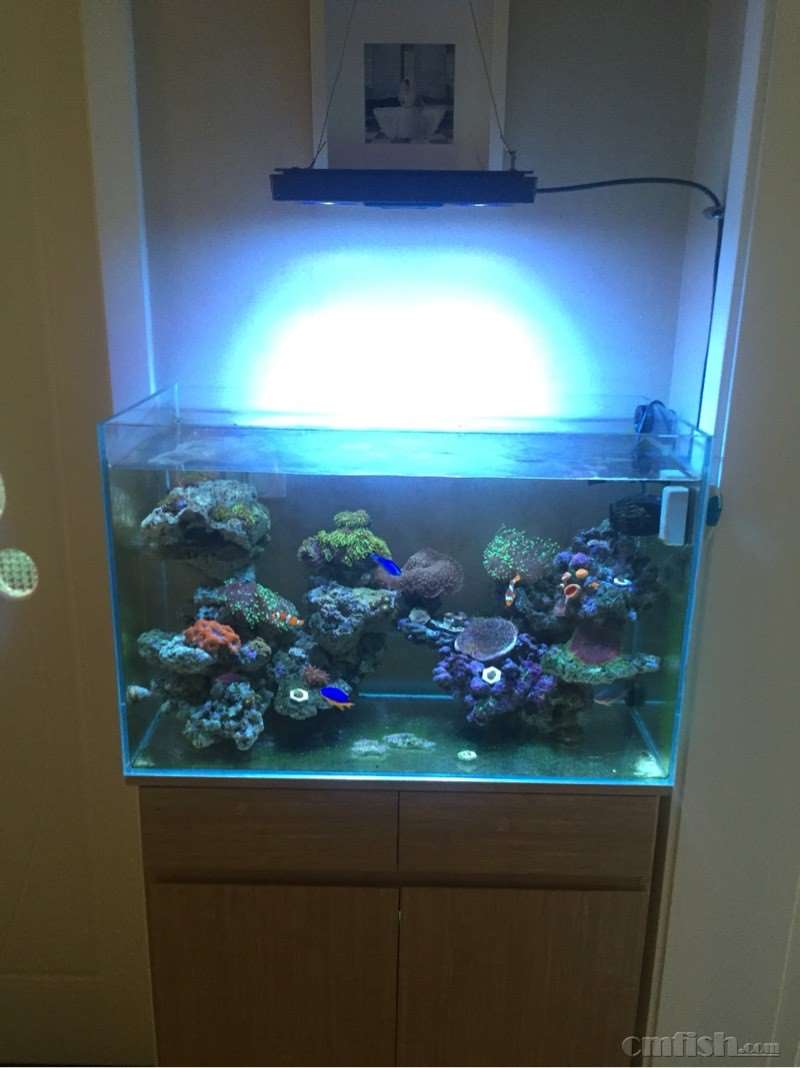

上缸试灯

龙腾九州 · 发表于 2016-11-26 16:08:48

大神

海洋那个海呀 · 发表于 2016-11-26 16:26:07

大大神

菓儿爸 · 发表于 2016-11-26 16:58:19

神

turbo_tt · 发表于 2016-11-26 17:32:00

不错不错~

sttle · 发表于 2016-11-26 18:56:49

群内来顶

ryuuseiei · 发表于 2016-11-26 21:30:05

神了

rabbitshuo · 发表于 2016-11-26 22:13:50

大神牛

rabbitshuo · 发表于 2016-11-26 22:13:51

大神牛

然后怎样 · 发表于 2016-11-27 00:15:34

顶一个

还可以 · 发表于 2016-11-27 02:15:57

牛逼大神

c646117169 · 发表于 2016-11-27 02:35:22

群内来顶

cevennes · 发表于 2016-11-27 03:47:21

求原控制板
