自己动手改"交火" -- 一个成品T5灯盘的改造

nopspace · 发表于 2017-3-27 18:38:04

本帖最后由 nopspace 于 2017-3-27 18:38 编辑

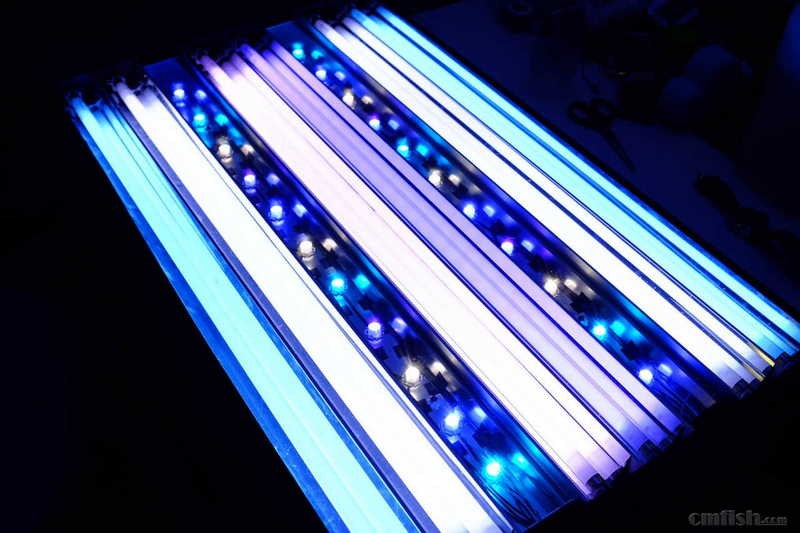

成品镇楼


I Have A Idea:
养SPS许久, 各种灯光的优劣势, 我大概也了解了
1.大龟首先抛弃,  高耗电, 高发热,  外观丑
2.纯LED养断枝是没有问题的,  但是SPS多了, 还是不可避免的有阴阳脸
3.T5最平衡,  但是我个人喜欢晚上看看纯蓝光下的表现, T5单开蓝光依然没那么蓝
那么玩什么我不把T5和LED中和一下, 自制一个"交火"呢

I Have A Plan:
拆掉两根管, 留出的位置,自制两根补光放进去. 单根补光33W的功率,  替代一根39W的T5完全不是问题
补光做成两路,  450蓝 , 470蓝, 420紫一路, 12000K白一路
加上原本剩下的6管T5,  分3个电源线控制, 用一个三路定时插座带着
可以达到伪日出日落的效果(PS:我个人其实对日出日落不感冒, 分别开关只是我希望不同时段看到不同的灯光而已)

Eh, Just Do It:
先拆两根T5灯管以及反光板.  把补光的散热板摆进去比比位置

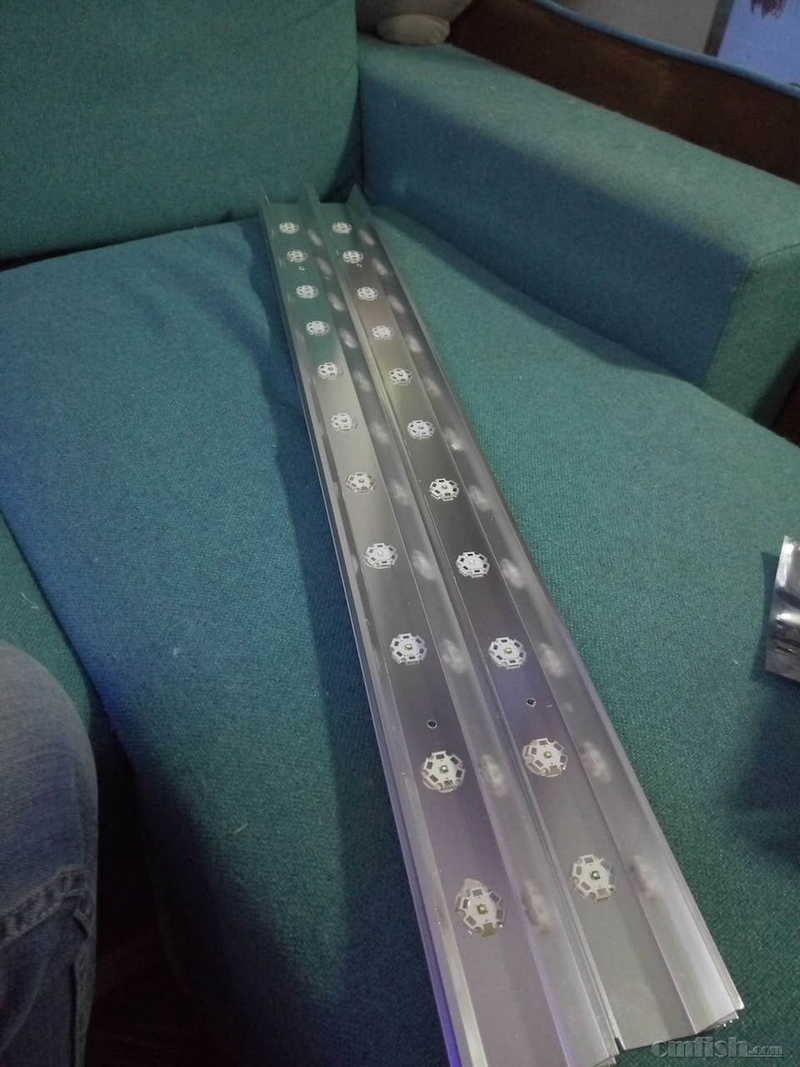

比划完位置, 没有问题了, 开始之作LED部分,先把灯珠都用导热膏粘好

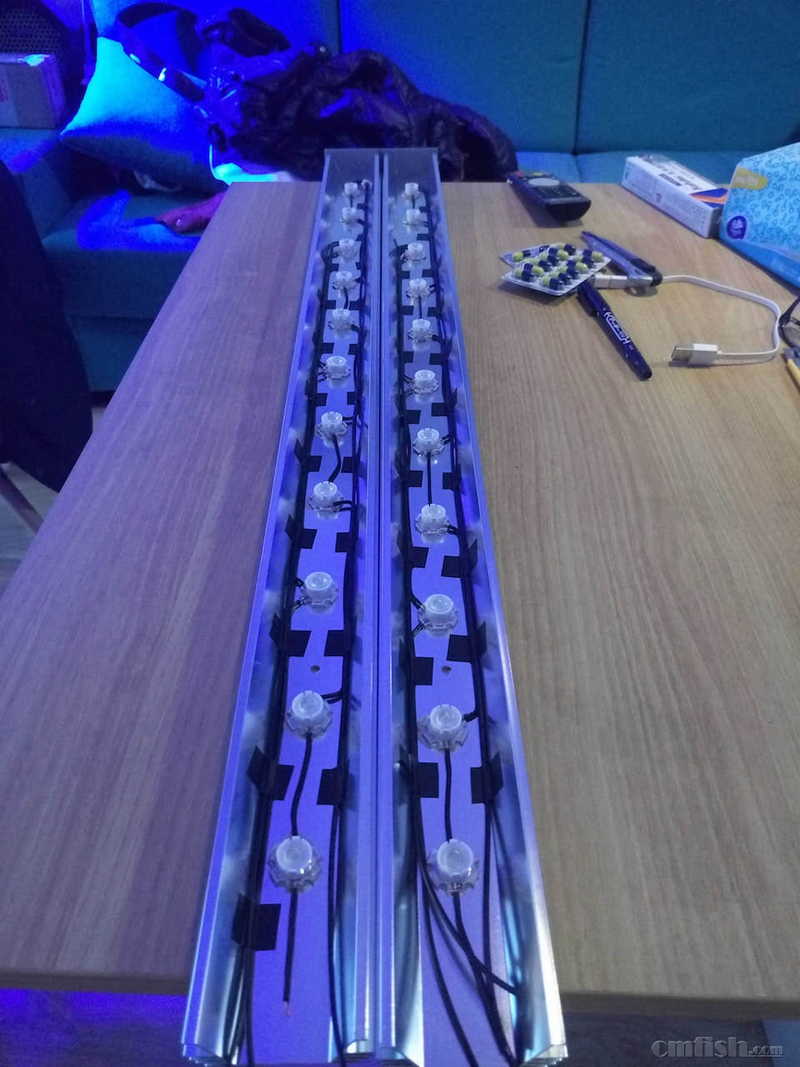

开始走线焊接, 我已经尽量往美观了弄了...

LED制作完成, 哦也~

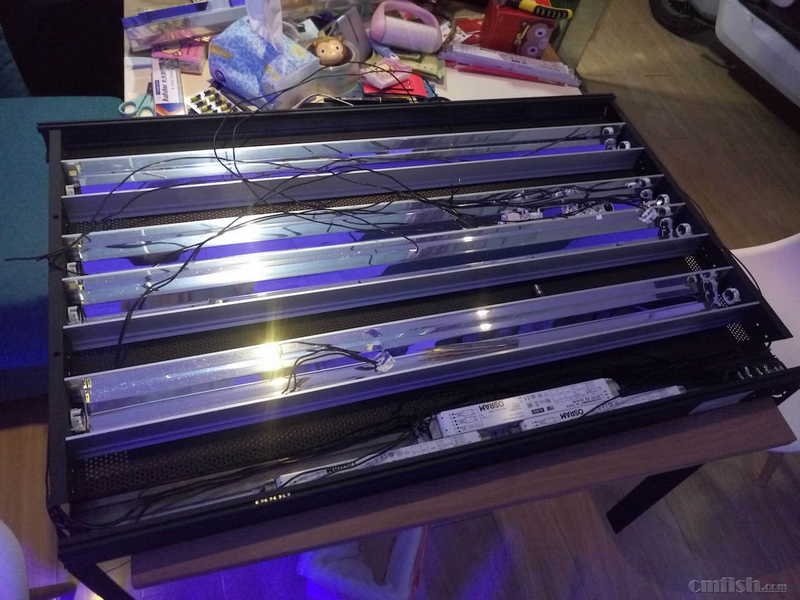

开始拆原本的灯盘, 重新走线, 其中拆掉了一个镇流器, 剩下的3个镇流器带六根灯管, 作为同一路

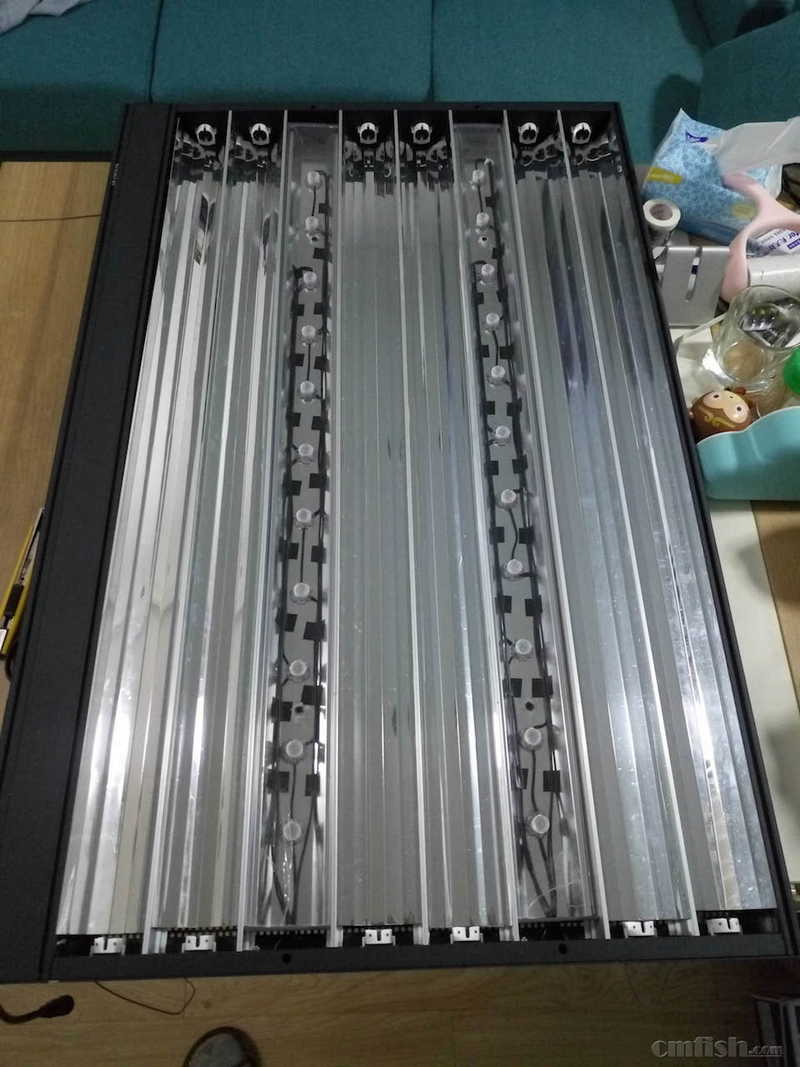

走线的过程就没有拍了, 家里一团乱,得尽快完事,以下是完成的照片

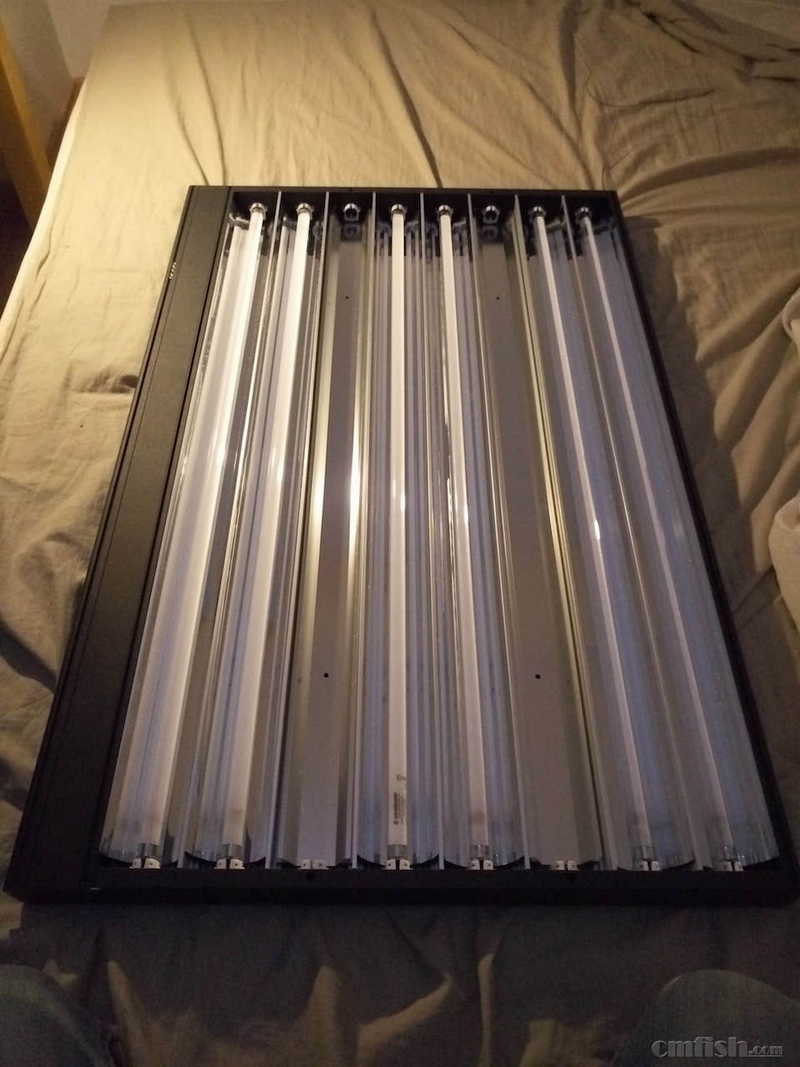

测试六管T5, 亮了!!!

测试LED白光一路, 第一次发现不亮, 费劲千辛万苦拆下来重新检查, 发现有虚焊, 重新焊接再测试就OK了

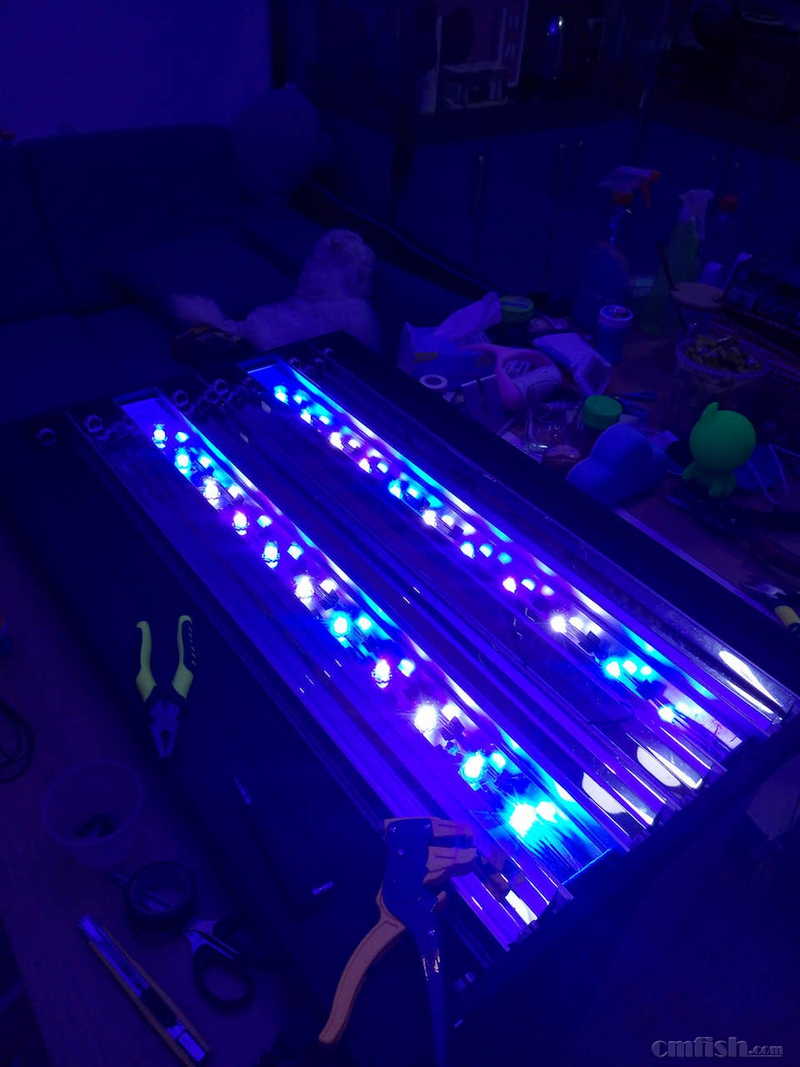

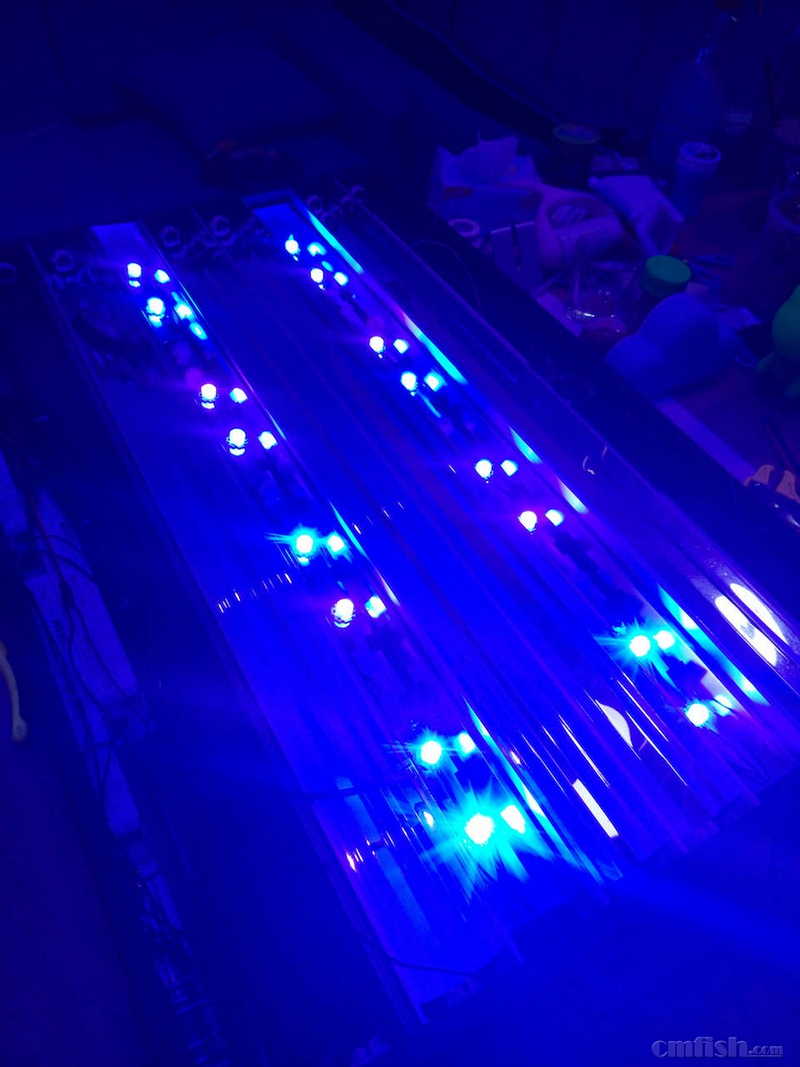

测试蓝紫一路, 一次亮~

蓝白紫同时开, 通过!

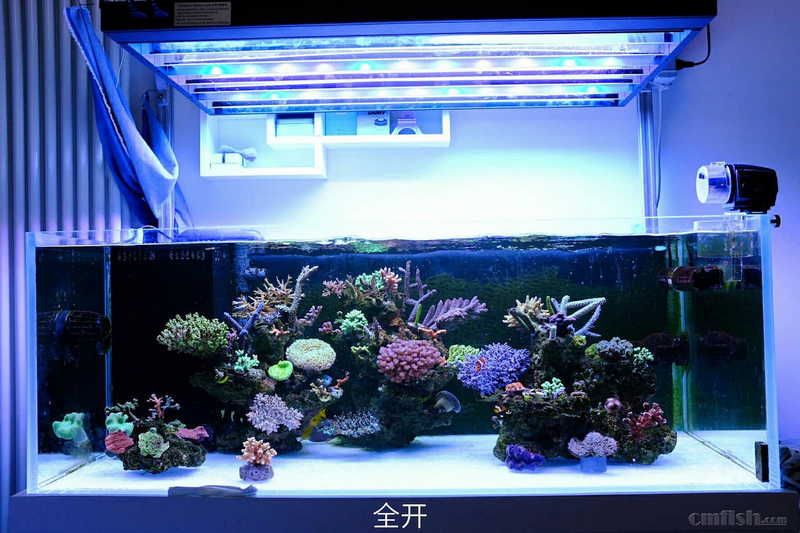

全开, 用相机好好拍一张这激动人心的时刻~

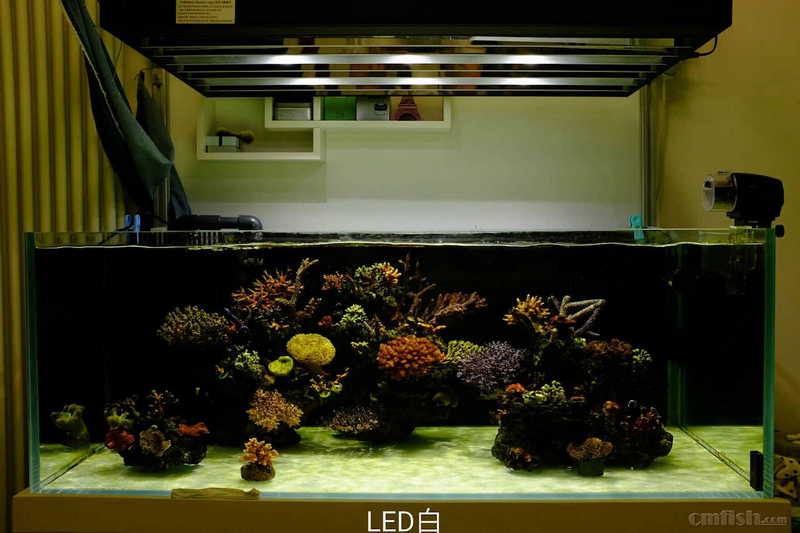

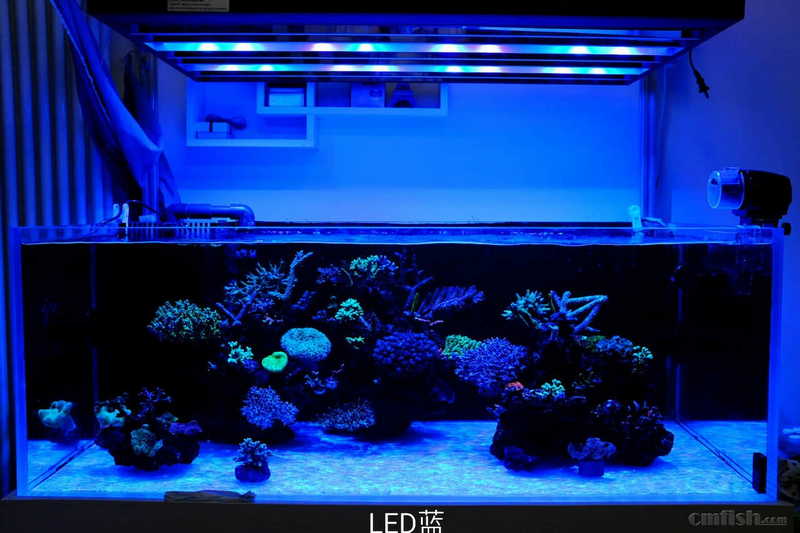

接下来是各种通道条件下的灯光效果, 请各位欣赏


graceboss · 发表于 2017-7-24 15:04:28

感谢！

Afreet · 发表于 2018-11-5 13:15:54

本帖最后由 Afreet 于 2018-11-5 13:28 编辑

咨询下楼主，led的透镜应该用多少度的？另外散热的铝型材是哪款？

sunhongbin · 发表于 2017-3-27 18:52:52

顶你蛋蛋

飒枫 · 发表于 2017-3-27 18:55:32

有点暗是照片问题吗

nopspace · 发表于 2017-3-27 18:59:15

飒枫发表于 2017-3-27 18:55
有点暗是照片问题吗

是啊曝光调了不调太亮了啊

kofpoky · 发表于 2017-3-27 19:10:59

刷缸辛苦了

pls · 发表于 2017-3-27 20:01:03

这个好位置安排的也好

Jacoblee · 发表于 2017-3-27 20:09:16

这个要支持一下

879979001 · 发表于 2017-3-27 21:12:59

厉害

向往蔚蓝 · 发表于 2017-3-27 21:55:10

效果相当好，中和两种光源优点

无尽海 · 发表于 2017-3-27 22:58:28

黑色胶布换成那种反光贴

375250896 · 发表于 2017-3-27 23:49:15

加两个补光就好了，用不着这么折腾

weijuncs · 发表于 2017-3-28 18:31:46

请问楼主这样改的led波光粼粼效果怎么样

正文qq · 发表于 2017-3-30 09:15:40

顶超神！！！！！！！！

nopspace · 发表于 2017-3-30 10:53:40

正文qq 发表于 2017-3-30 09:15
顶超神！！！！！！！！

正文大神客气了

show2612 · 发表于 2017-3-30 20:51:25

不愧是“插噢嗷”神。。。。哈哈

nopspace · 发表于 2017-3-30 20:51:59

show2612 发表于 2017-3-30 20:51
不愧是“插噢嗷”神。。。。哈哈

膜拜兽神

水中冰 · 发表于 2017-4-15 23:31:21

建议用基带条，这样灯珠就不需要接明线了，我8管，改了4根，效果还可以。

nopspace · 发表于 2017-4-16 01:10:06

水中冰发表于 2017-4-15 23:31
建议用基带条，这样灯珠就不需要接明线了，我8管，改了4根，效果还可以。

我要分两路…没有满足我的只有自己一个一个焊了

镜花水月 · 发表于 2017-4-17 12:32:59

你这没有主动散热，LED光衰会非常快，1个月蓝珠内就衰减到需要更换的程度，我之前做LED灯就低估了高温对灯珠的影响

nopspace · 发表于 2017-4-17 13:08:46

镜花水月发表于 2017-4-17 12:32
你这没有主动散热，LED光衰会非常快，1个月蓝珠内就衰减到需要更换的程度，我之前做LED灯就低估了高温对灯 ...

你当我那个LED的散热铝是摆设?
我会告诉你我这个灯都用了三个月了吗?

凯很忙 · 发表于 2017-4-22 08:57:33

有一个卡迪亚的LED的T5灯管，直接用在灯盘上的
