DIY滴定更新！！详细diy步骤！

pls · 发表于 2017-6-28 00:06:16

本帖最后由 qdpls 于 2017-7-3 11:52 编辑

论坛大神给的方案，加班加点做出来了具体内容改天奉上，累了睡觉

2017.7.1 今天是个好日子香港回归20周年举国欢庆心情不错制作教程以供有需要的朋友借鉴
此处特别鸣谢52057717大神的方案，想念小狼的技术指导。此文章只描述制作过程所需配件链接方式，至于程序方面，还请咨询52057717大神，程序方面请不要联系我了。谢谢配合

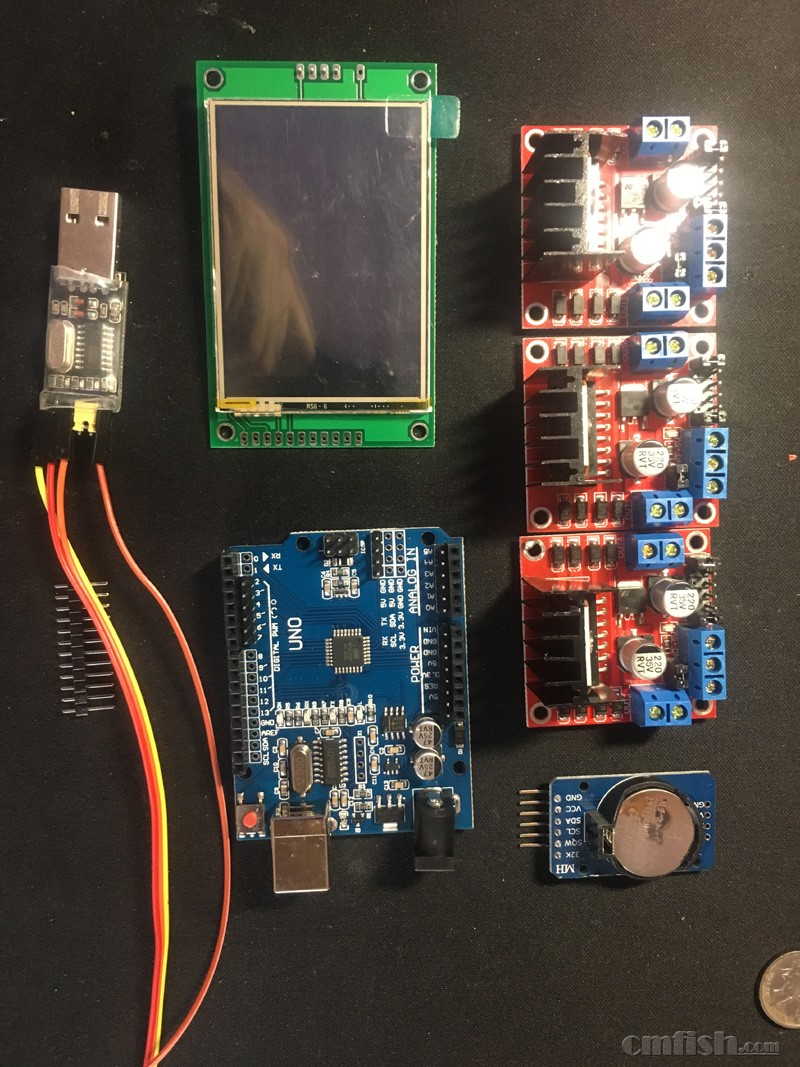

以上是控制方面全部配件，其中包括触摸屏幕、主板、驱动、时钟模块以及CH340串口转usb的工具至于滴定头组件可根据自己需求购买，我买的是卡莫尔的。

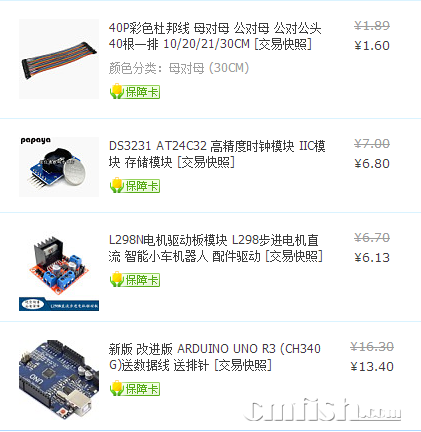

这是主要部件的价格名字大家可根据自己情况选择店铺购买名字都有也不要联系我要产品链接了谢谢配合

下面看一下各个部件的大头照

主板刷机：
主板自带usb 直接连接电脑使用arduino-1.6.5选择对应串口链接成功后上传程序，程序很小很快上传完毕

屏幕刷机：

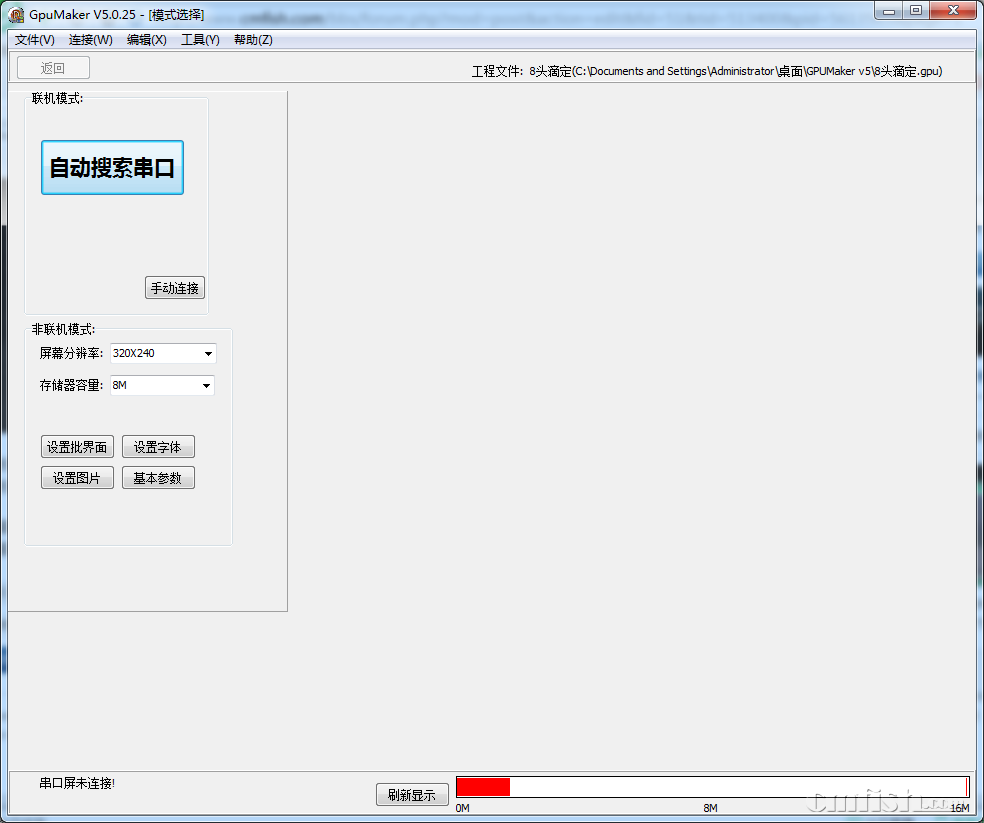

屏幕没有usb，所以用到了第一张图的CH340 链接电脑后使用GPUMaker v5上传屏幕的图形文件

打开软件直接电机自动搜索串口然后上传程序即可这里屏幕链接有个小问题在如何连接部分介绍

程序刷写完下面开始连接

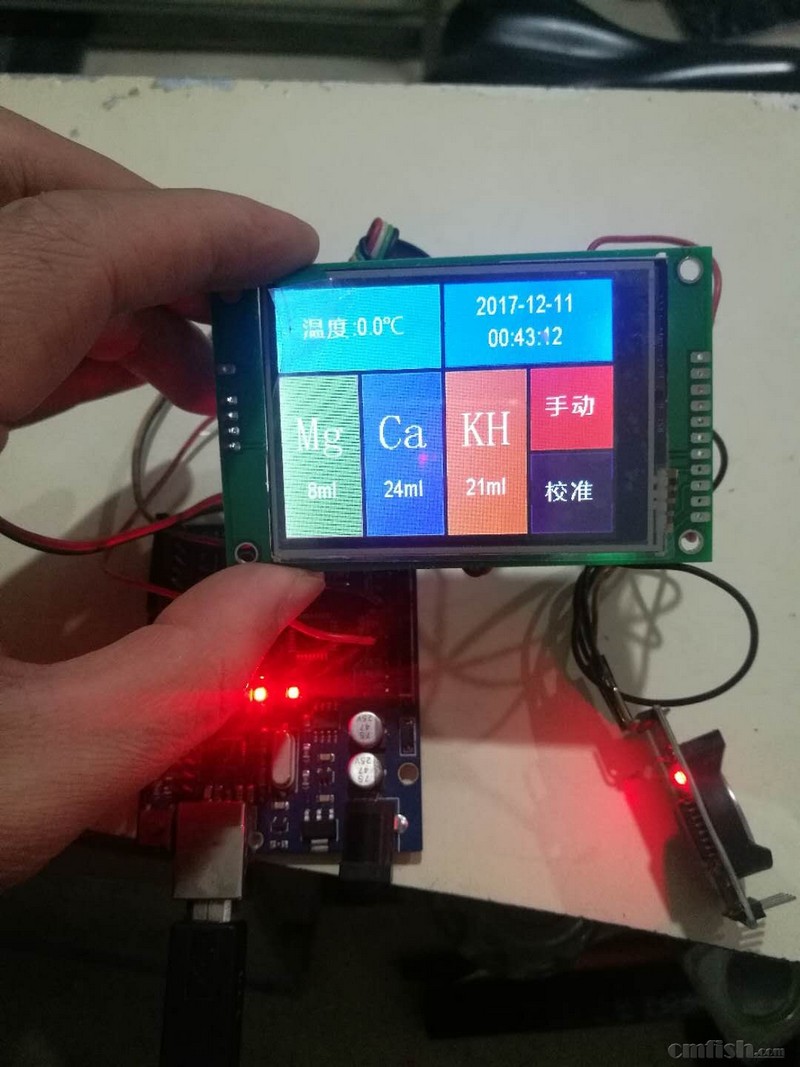

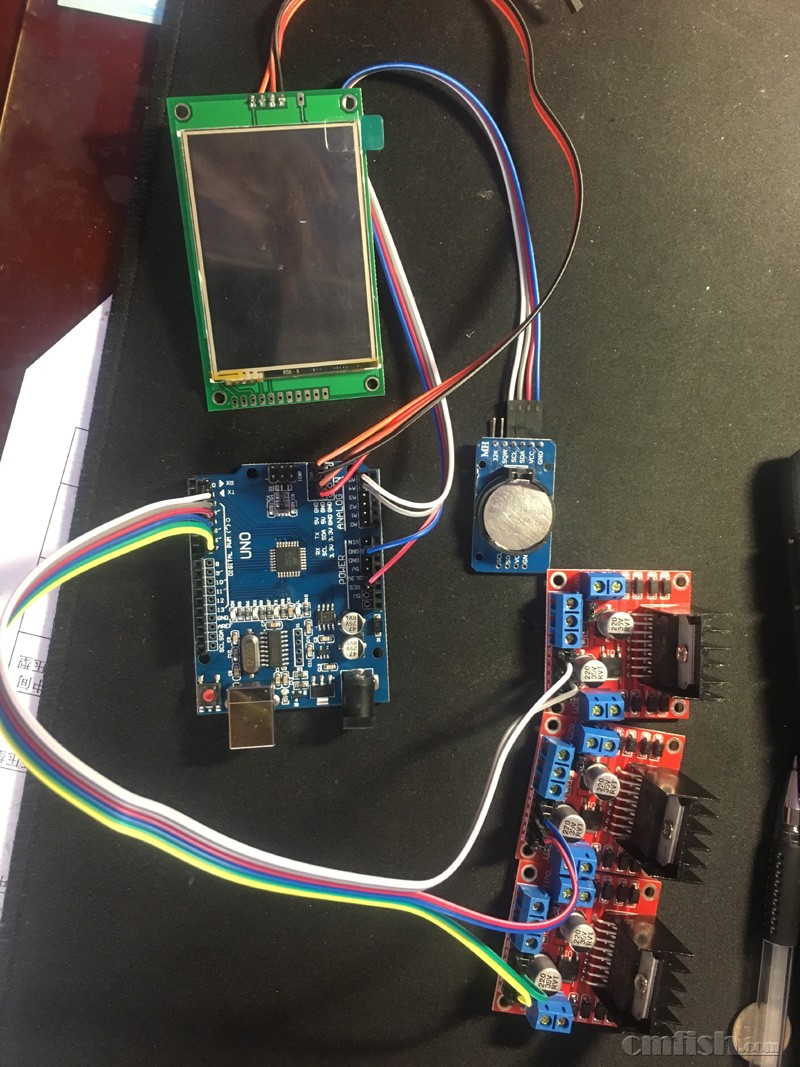

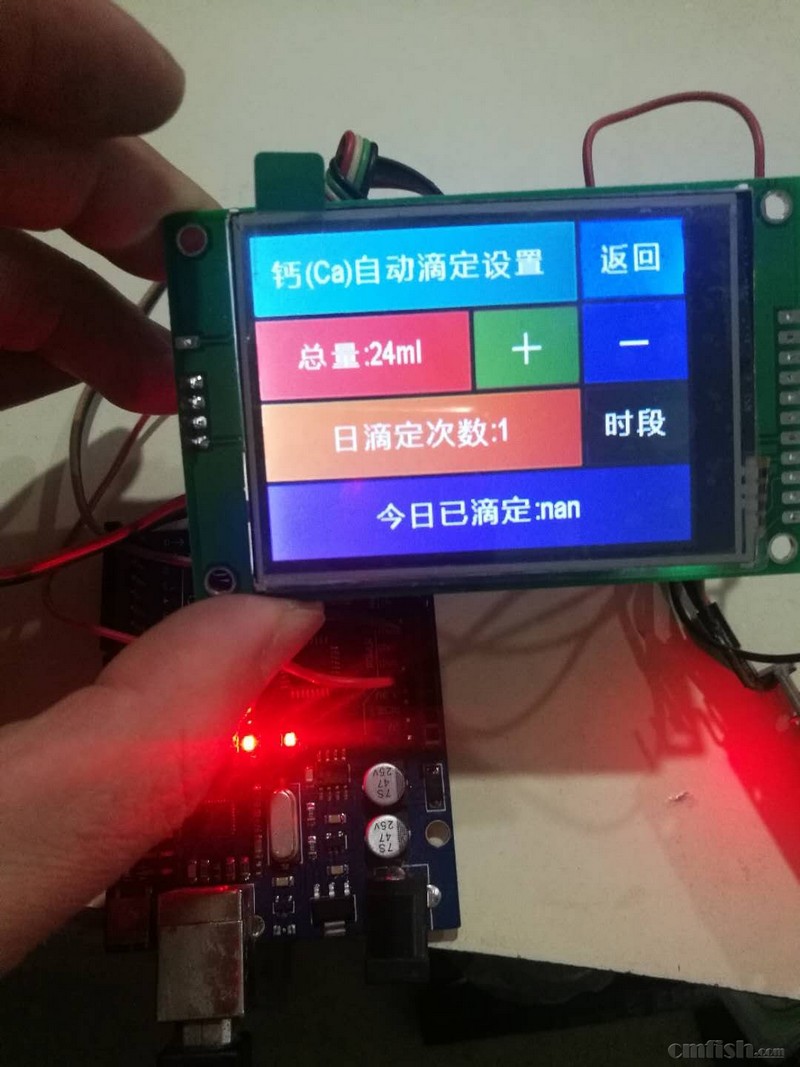

这是连接完了的模样下面逐个介绍

首先是屏幕连接
屏幕有4条线路 5V GND RX TX 对应连接主板的 5V GND RX TX 但是此处注意 5V->5V GND->GND RX->TX TX->RX 不要接错（CH340写入屏幕程序时也是这种对应连接。

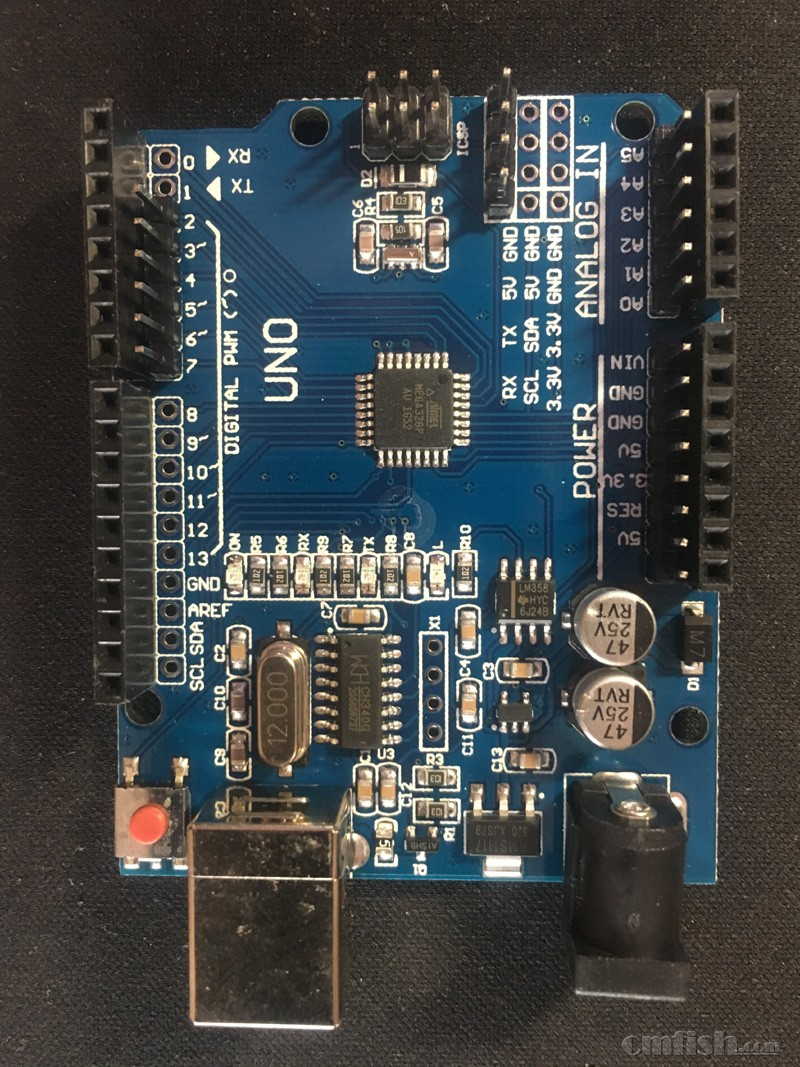

主板就是这四个接口

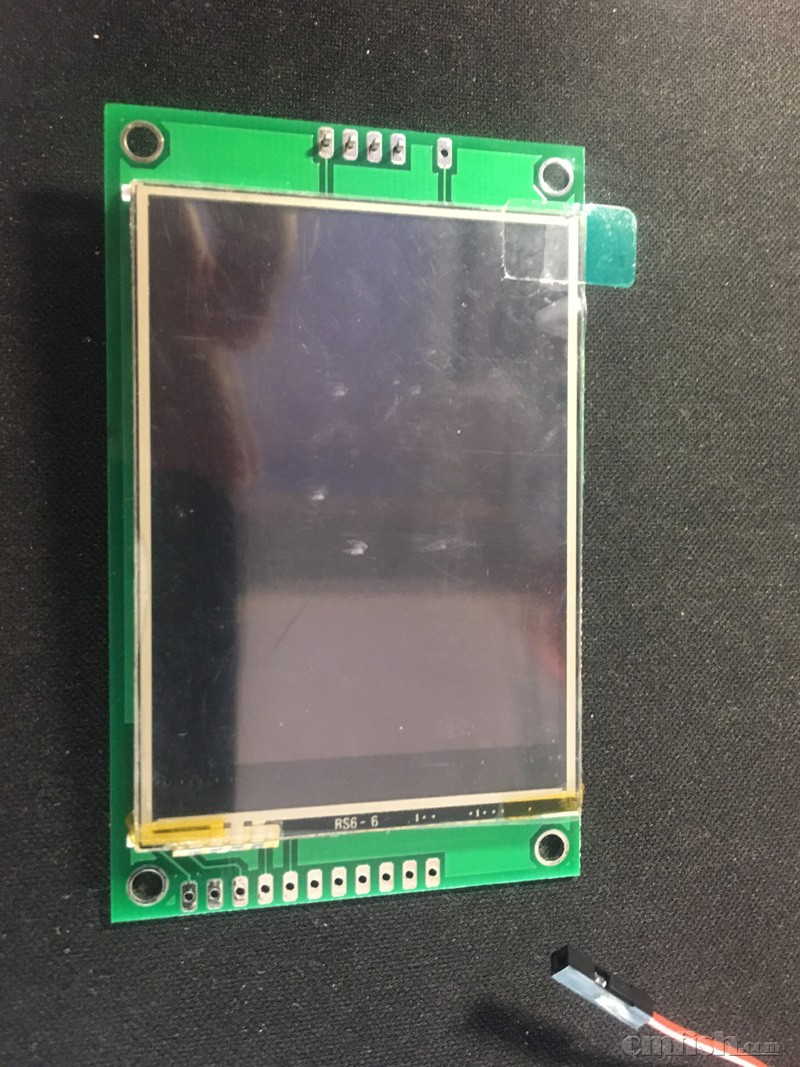

屏幕是这四个接口

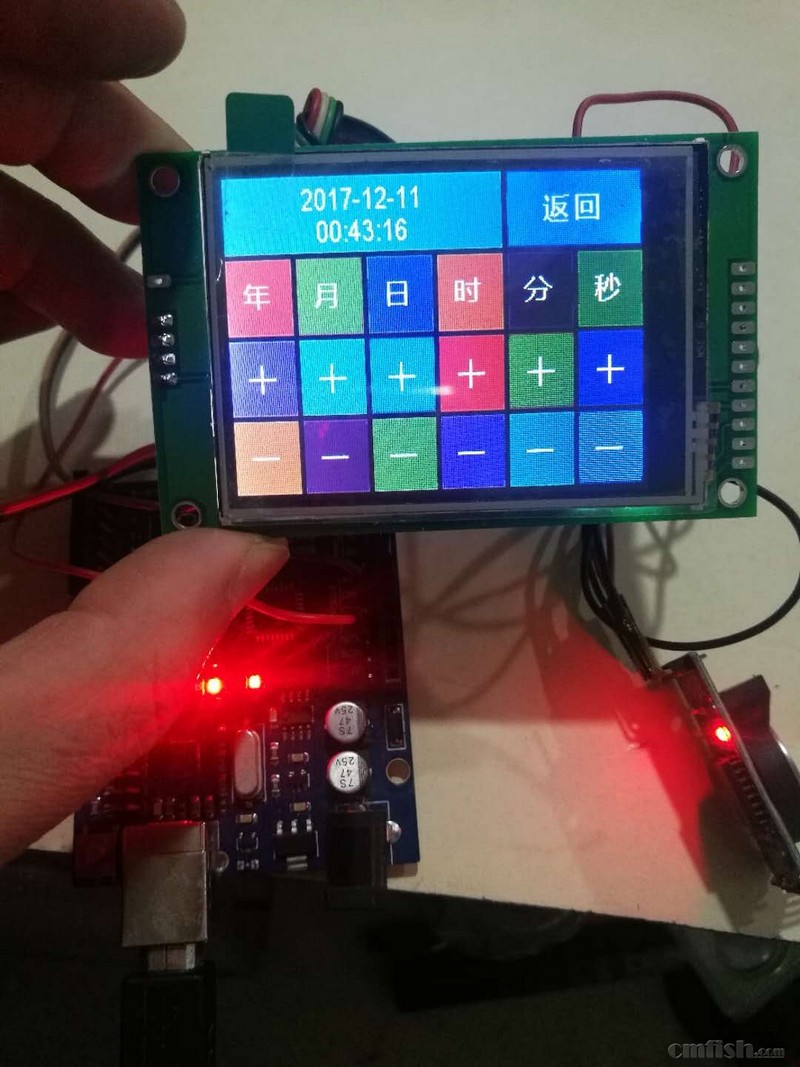

下面连接时钟模块

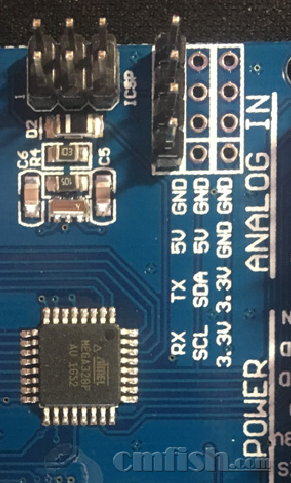

SCL→A5 SDA→A4 VCC→3.3V GND→GND 这是始终模块对应主板连接插口

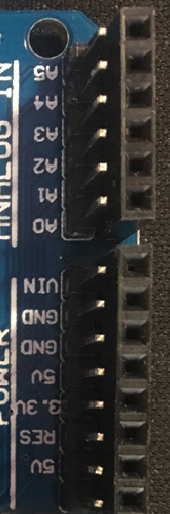

这是主板接口

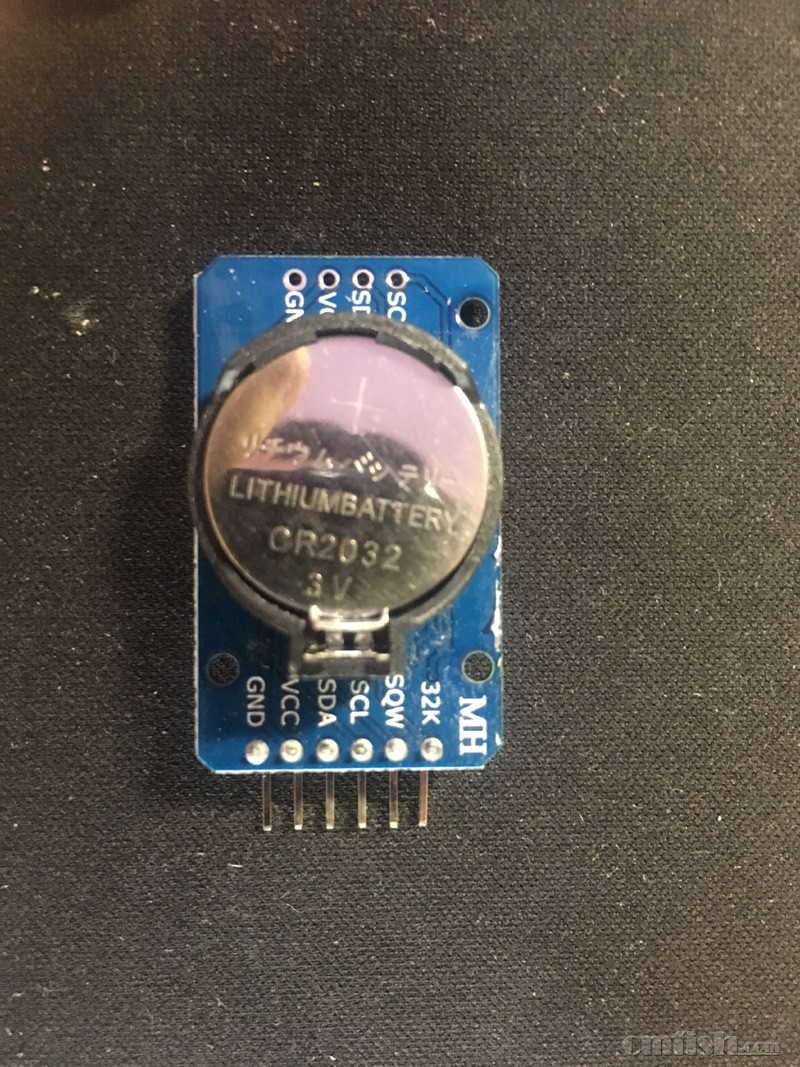

这是时钟模块接口

好了最后就是驱动与主板的连接了

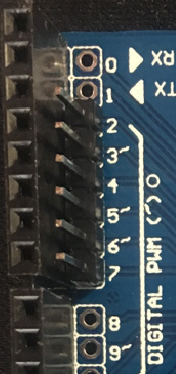

P1->D2 P2->D3 .... P8->D9 最多支持8路切记从2号开始接

驱动方面一片驱动可以支持两个泵头主板控制线连到这里

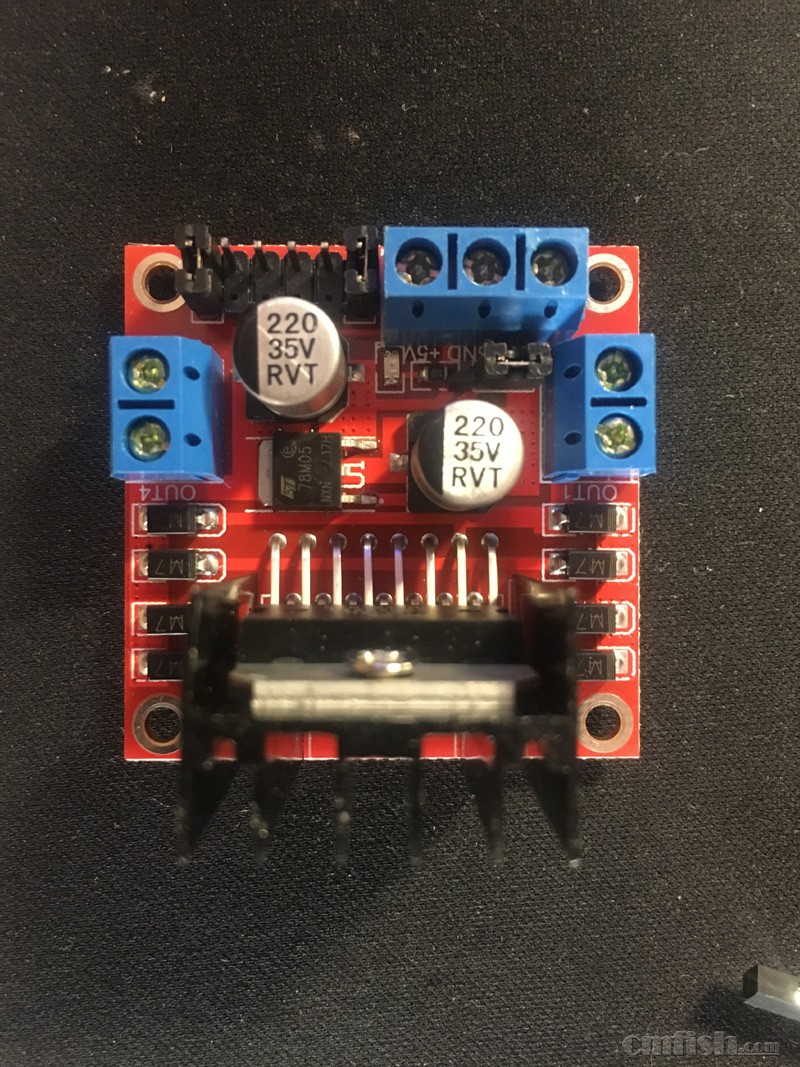

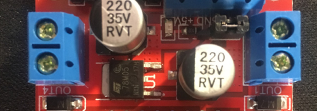

图片220数字上面这4根针左右各两根分别控制左右两个泵头每路两根分别可以控制泵头的正反转泵头没有正负极这点方便很多最终测试调整插针位置即可

泵头跟驱动链接就简单多了

左右两边对应两个泵头连线即可不分正负极

写在最后 diy滴定比较简单详细写完大家也可以有个简单的认识！纯属原创转载请注明出处

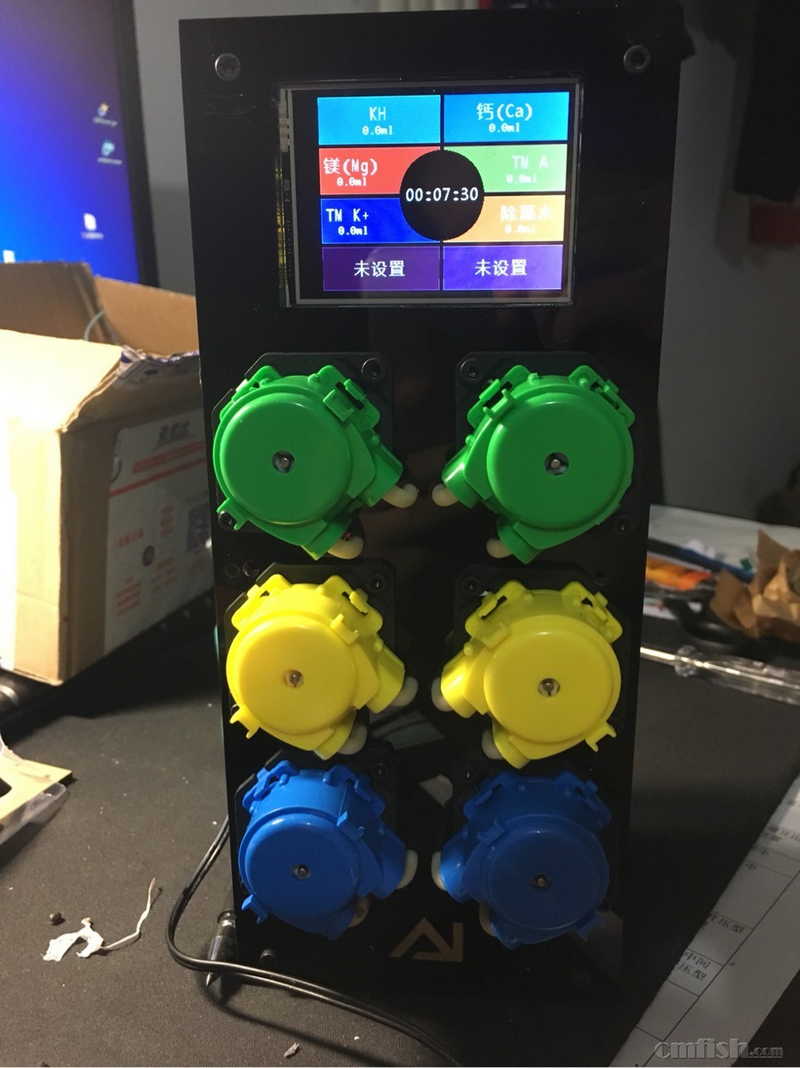

最后做做广告 http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=502105&extra= 这是我的小破缸，新滴定已经上岗使用，大家可以关注帖子我会不定期更新生物及设备使用情况，希望大家多多支持。谢谢！
