灯痴的第67号作品，直播做灯过程，终极PK某牌子7000型号

gmssgmp · 发表于 2017-7-21 11:57:33

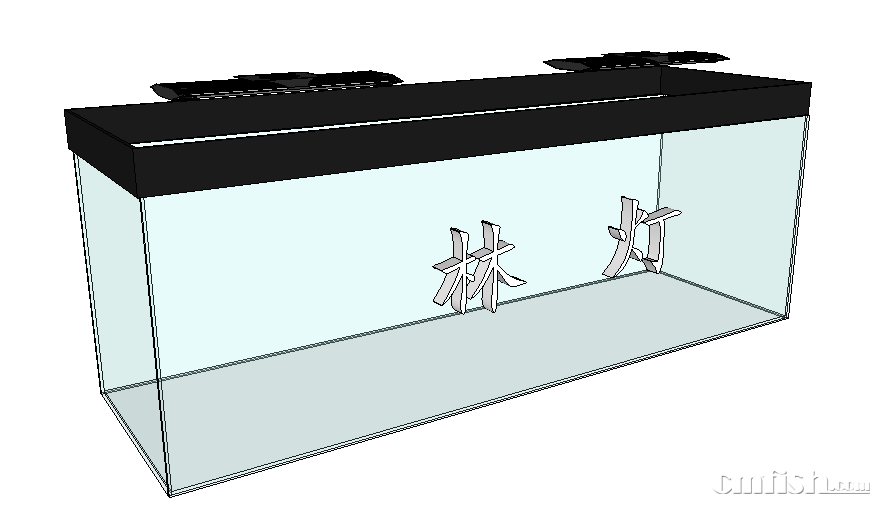

超大缸，鱼友6月4日登记排队的，才刚刚开始，真的有点抱歉。大缸里鱼友自己先备了两个某牌ZS7000。中间留下约76厘米长度给我放灯。这下可以和**灯直接PK了。鱼友鱼缸如下：

gmssgmp · 发表于 2017-7-21 12:01:35

虽然有PK成分，但其实主题还是DIY直播进程，版主手下留情，别再扔到器材讨论区了。
另外那个测评控制器的，其实也是直播D灯过程为主，顺便试试控制器性能的。

gmssgmp · 发表于 2017-7-21 12:08:01

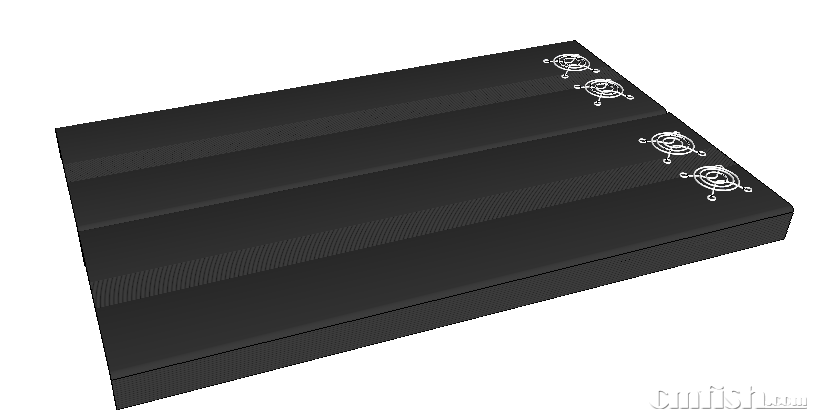

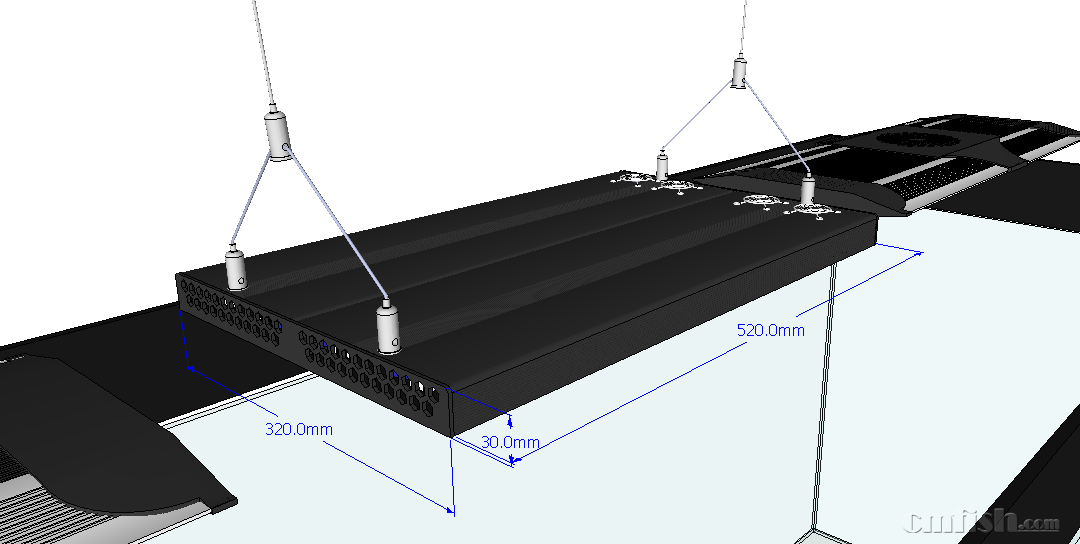

先看看灯的整体结构，大小。

gmssgmp · 发表于 2017-7-21 12:23:56

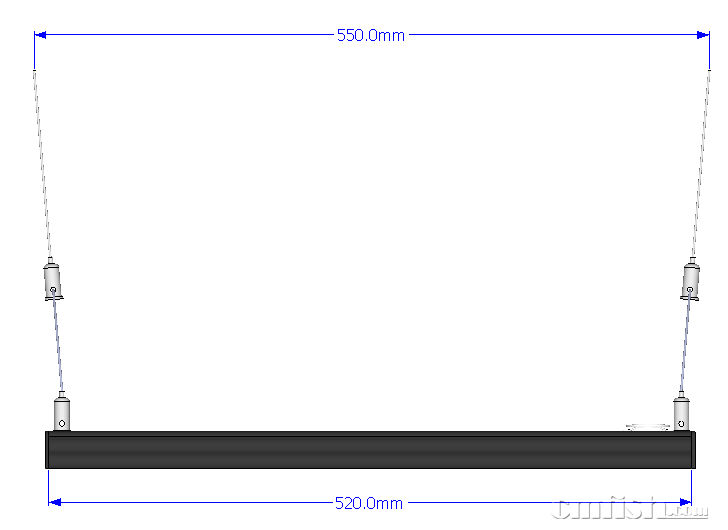

由于鱼友预留吊绳间距约550mm。灯具两端要留出一定散热排风空间，用了520毫米的壳体长度，所以吊装钢丝有小角度倾斜。不过这与牢固性能无关。

gmssgmp · 发表于 2017-7-21 12:58:22

以下进行设计结构分解。

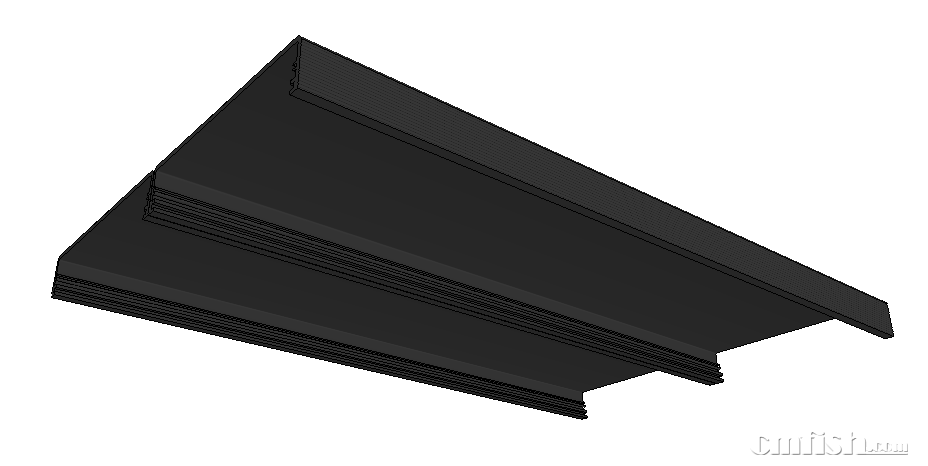

两个W16壳体，53厘米长度的，进行拼接。

科尔沁大官人 · 发表于 2017-7-21 13:01:44

插队

gmssgmp · 发表于 2017-7-21 13:03:52

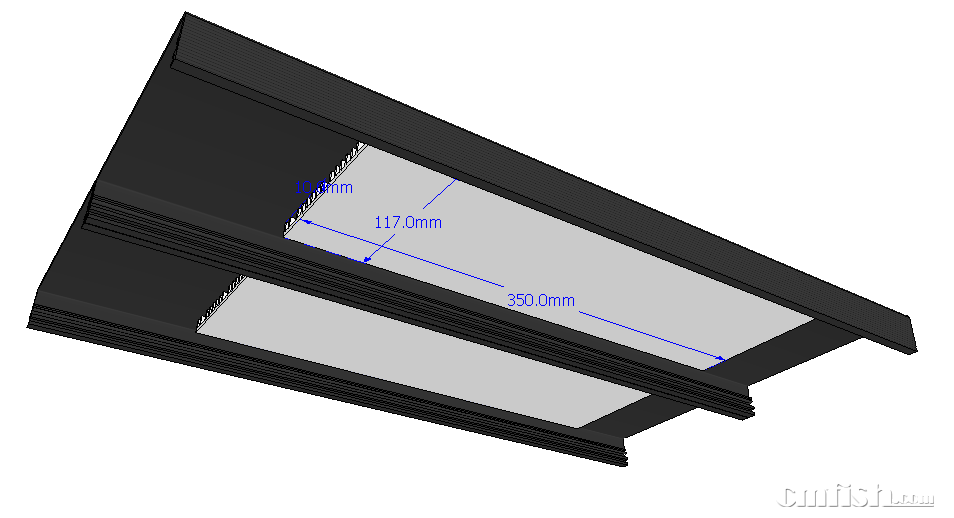

各内嵌一块117*10*350的铝散热板

gmssgmp · 发表于 2017-7-21 13:08:28

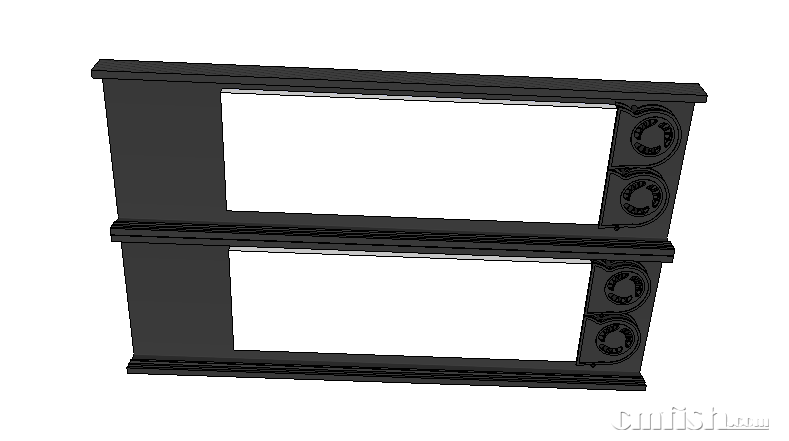

4台涡轮风扇主动散热。

gmssgmp · 发表于 2017-7-21 13:18:52

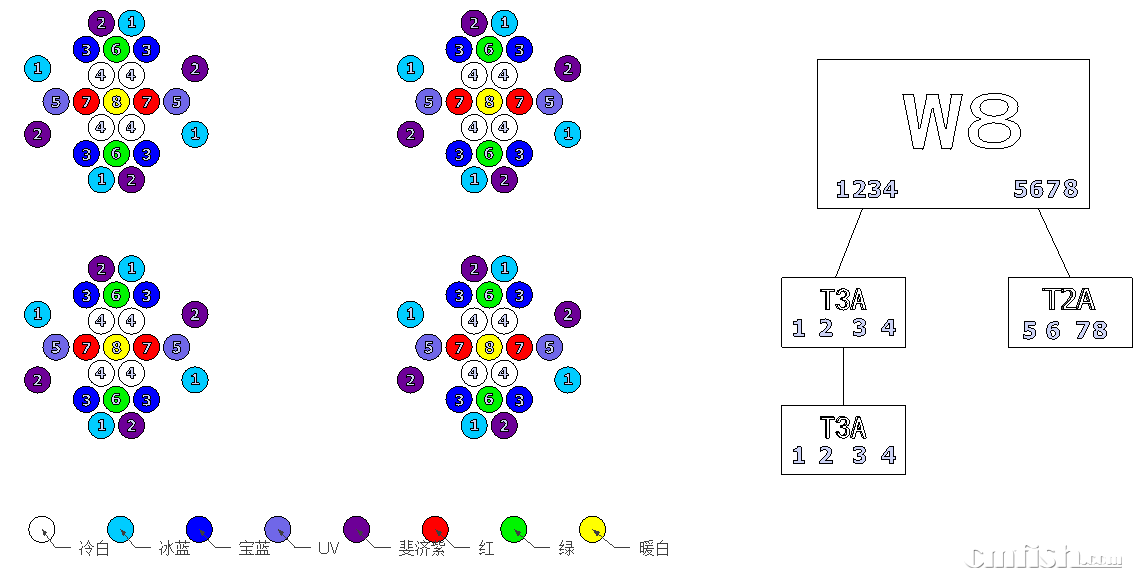

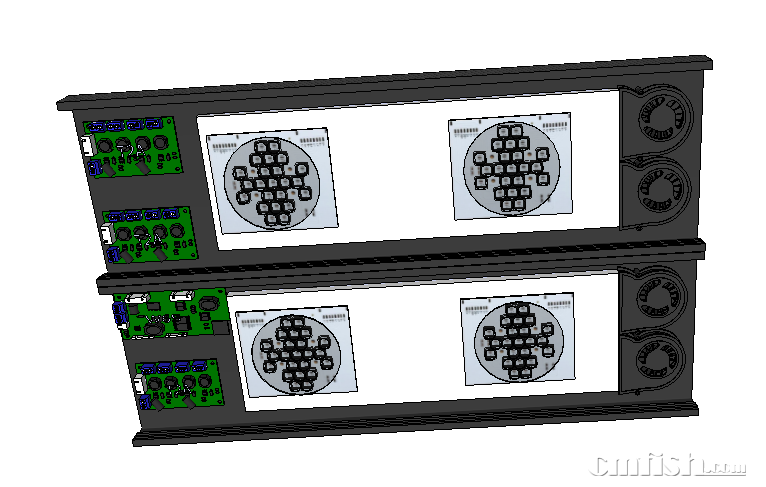

4个XR灯组，旭明的紫和UV，组装式一体化透镜。8路WIFI控制。

gmssgmp · 发表于 2017-7-21 13:32:35

挡线板，面板，端盖，一拖二吊绳

gmssgmp · 发表于 2017-7-21 13:40:11

8路控制，每颜色单独调光。

gmssgmp · 发表于 2017-7-21 13:46:59

设计阶段至此结束，下面开始采购材料，实体制作。

iammad · 发表于 2017-7-21 13:54:52

漂亮

gmssgmp · 发表于 2017-7-21 15:42:07

iammad 发表于 2017-7-21 13:54
漂亮

谢谢！

下铺兄弟 · 发表于 2017-7-21 19:15:21

静待后续

Lds · 发表于 2017-7-23 11:33:24

請問用渦輪風扇會比上方加風扇散熱強嗎

gmssgmp · 发表于 2017-7-24 00:40:41

Lds 发表于 2017-7-23 11:33
請問用渦輪風扇會比上方加風扇散熱強嗎

根据我的经验，上方直吹最好，涡轮次之，铣槽风扇下沉再次之。都能用伯仲之间。

gmssgmp · 发表于 2017-7-24 08:56:17

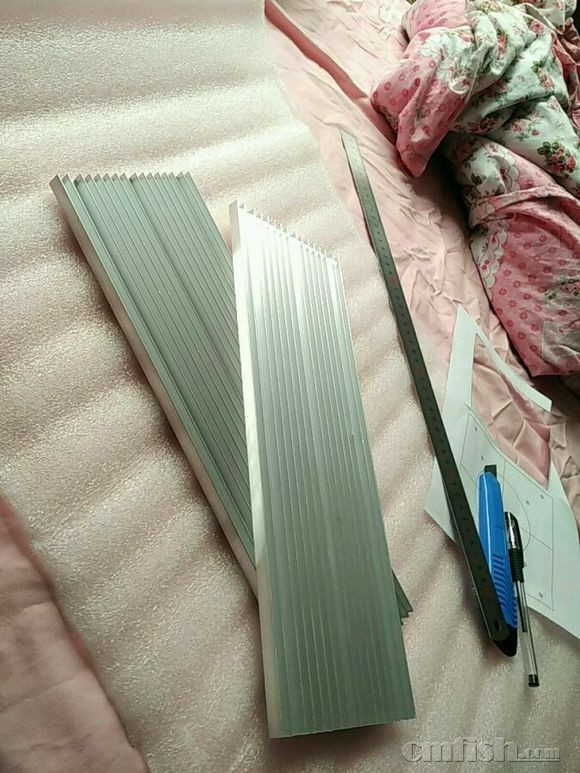

材料陆续收到

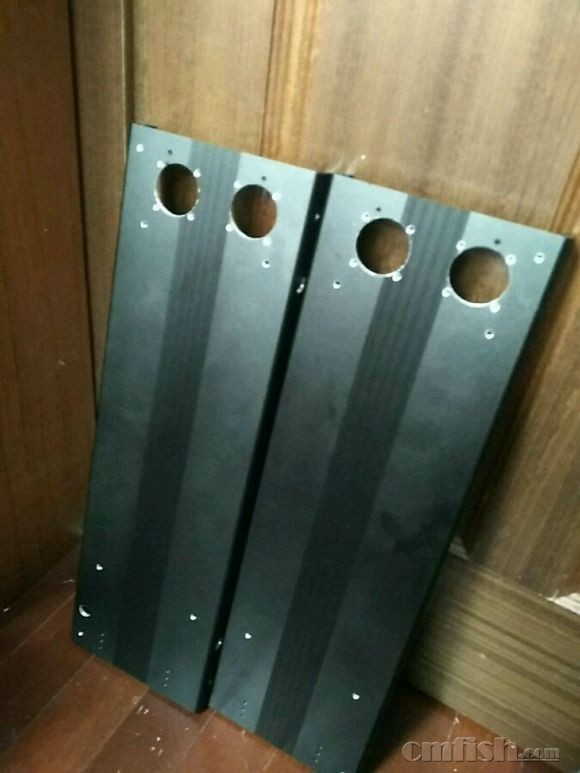

开孔攻丝完成

拼板完成

graceboss · 发表于 2017-7-24 09:45:27

我是进来膜拜滴！大神加快进度已嗜饥渴{:3_80:}

Lds · 发表于 2017-7-24 10:33:10

請問你開孔是怎開那麼大的

gmssgmp · 发表于 2017-7-24 11:42:59

graceboss 发表于 2017-7-24 09:45
我是进来膜拜滴！大神加快进度已嗜饥渴

努力中
