重新下海，另类矮缸Diy过程记录

0superman0 · 发表于 2019-3-20 13:05:58

本帖最后由 0superman0 于 2019-3-20 13:08 编辑

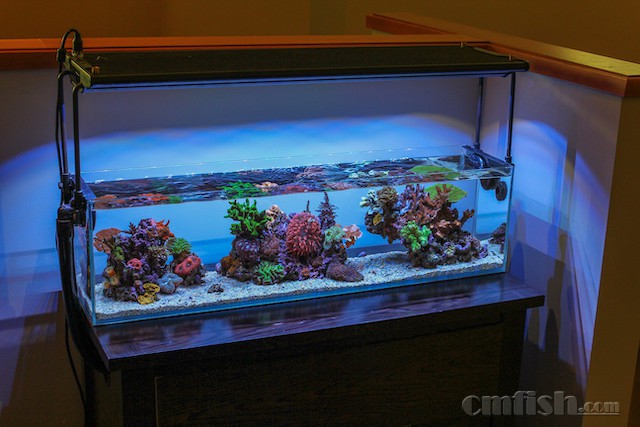

之前也diy过海缸，见帖子《【梦想照亮现实】-从设计开始一步步记录开缸的经历》。但因为搬家，离开海水已经快两年了，但是依然对海水念念不忘，所有微信的海水群都还在，没事欣赏欣赏渔友的美缸，也很满足。在一个偶然的机会，看见国外渔友发的一个12加仑小缸的帖子，觉得这就是我一直想要的那个海缸，小而精美。于是准备启动复刻计划，全面复制这套缸。

好在国外渔友在帖子里对缸的设计描述的比较全，可以很详细的进行复刻，从循环，底缸设计，造景都有很详尽的展示。

本帖就作为这次复刻这个缸的一个记录吧：
首先，根据提供的资料，我确认了这次开缸的主要配置：
主缸：90x22x25
底缸：65x28x25
补水缸：63x8x25 （12升水）
灯：纽斯k7 pro 2 x2
蛋分：八爪鱼 110sss
主泵：jiebao dcp-5000
滴定：卡摩尔 3头滴定
造浪：中科 slim eco 6000
这套配置，整体水量在85升左右，属于一个微缸系统。灯之前也用过ai26，a360，xr30，但是这次因为水位很浅，想尝试一下国产灯到底能不能用。主泵和外国渔友用的一样的，dcp-5000，除了准备用来做主缸循环以外，还准备用于一个底缸小循环和冷水机的循环，所以选择的流量比较大。蛋分选择了八爪鱼110sss，因为底缸体积有限，就选了个身材比较小的。
设备都确认完了以后，我着手开始进行复刻。首先是复刻底缸：

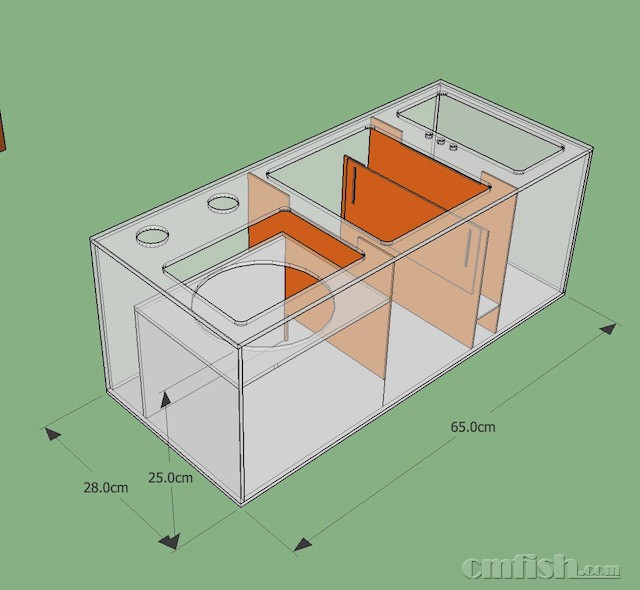

结构不是很复杂，通过双下水后反水到7寸滤袋，然后过蛋分格，再到上水格。于是开始用sketchup画图：

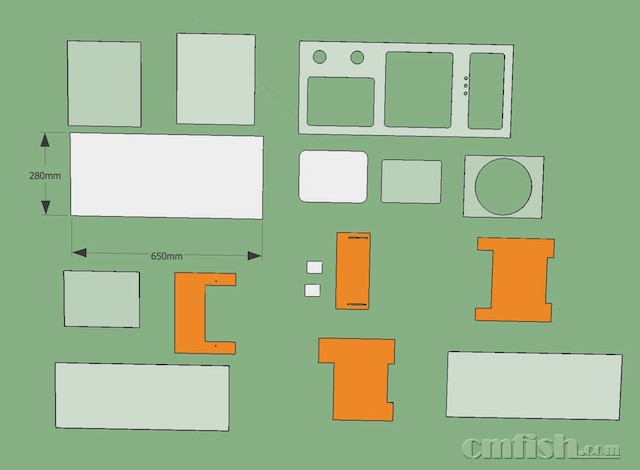

画完以后拆分成零件图，在淘宝找亚克力的厂家进行加工：

加工的速度很快，1天时间就可以了，不过得自己把它粘合组装起来，于是找了个周末，花了2个多小时，把板件一点点粘起来。

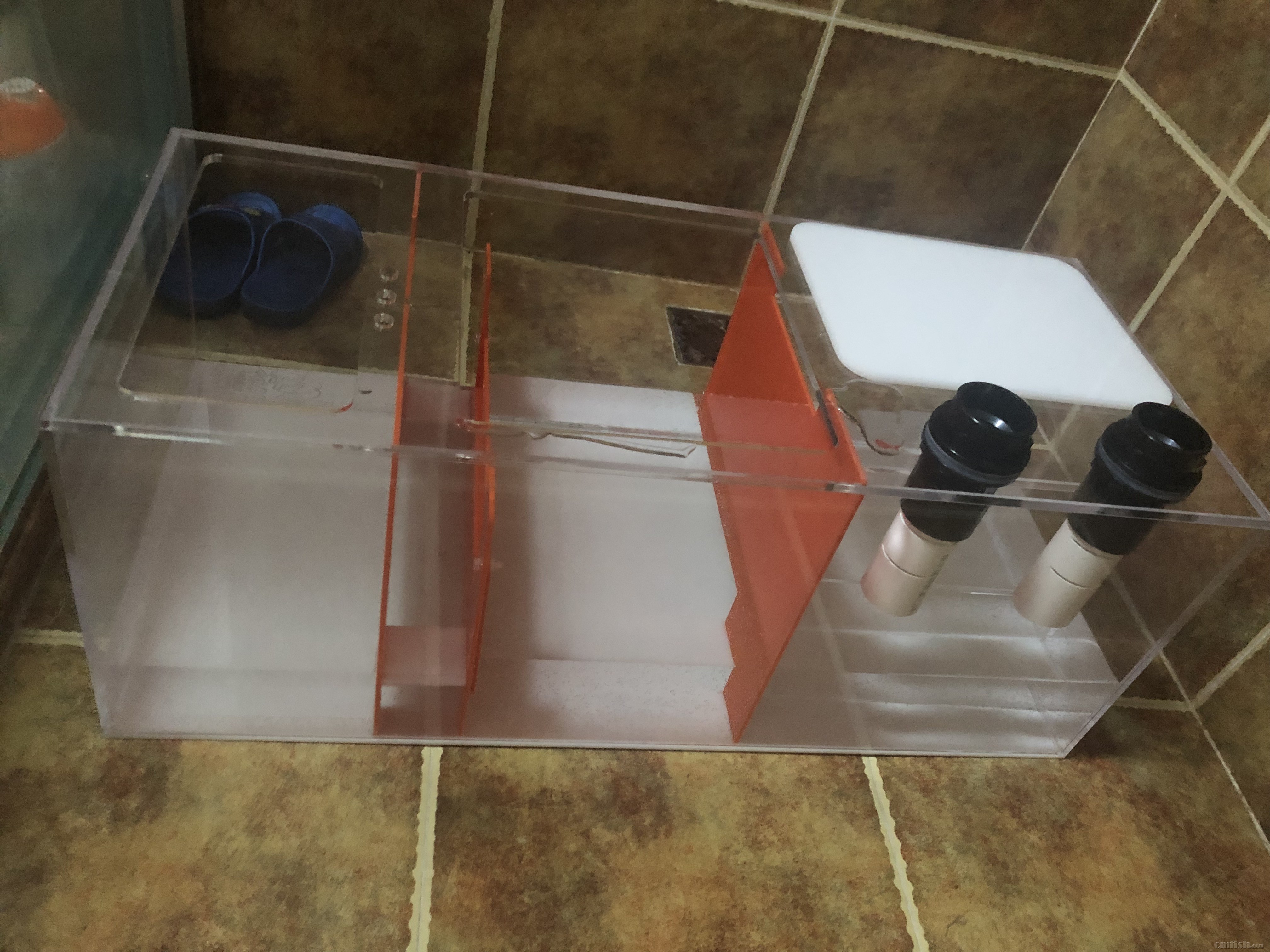

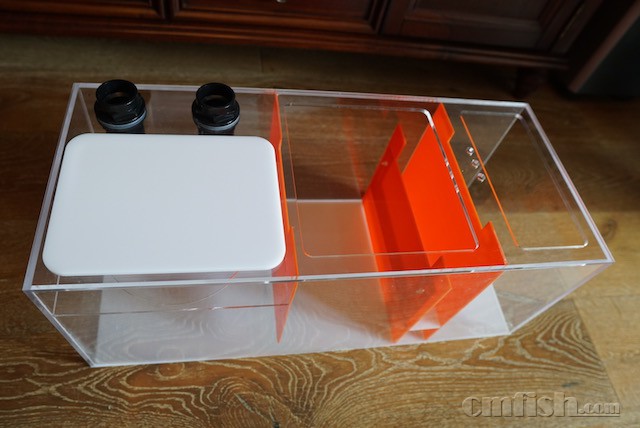

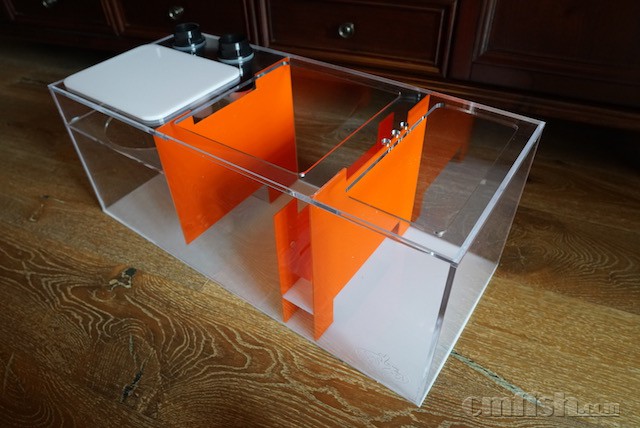

最终的完成效果，基本上忠实于原著，略微修改了滴定孔的位置，滤袋格的盖子原版保留，蛋分格水位可以通过滑板调节。

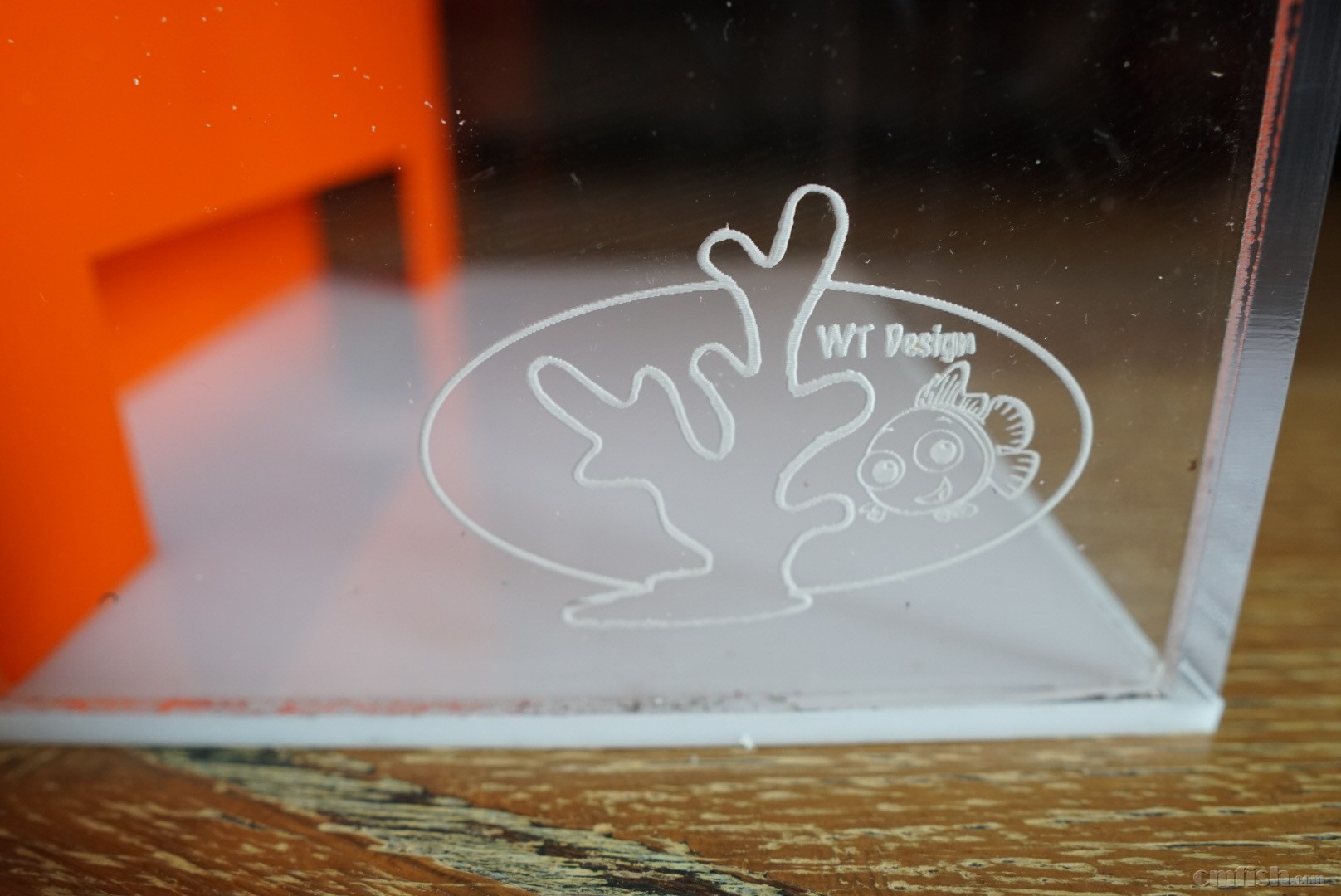

还给底缸上增加了一个自己的logo：

底缸粘完以后，进行了蓄水试验，总体效果还是不错的，但是底边还是有略微的渗水，再次用胶补了两次以后，彻底不渗水了。

底缸完成了，下面是设计补水缸，根据空余的空间，做了一个大概12升左右的补水缸，对于85升水的主缸来说，应该可以应付几天的补水量了。目前这个只是做了设计，亚克力还没下单，准备等柜子到了以后再定。

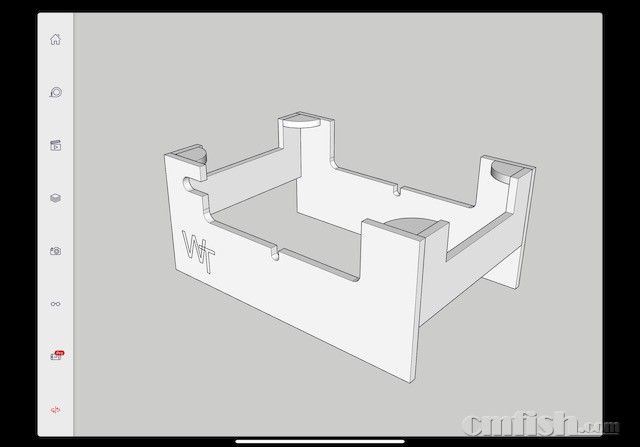

另外，乘着订主缸和柜子这段时间的空档期，顺便把纽斯k7 pro的灯罩设计给做了，亚克力材料准备和补水缸一块下单。

还有柜子和主缸已经分别在淘宝下单了，要15天左右的时间才能到货，目前进展只能更新到这了，后期等东西到货以后，再慢慢记录更新。

0superman0 · 发表于 2019-3-27 21:09:26

进度更新：

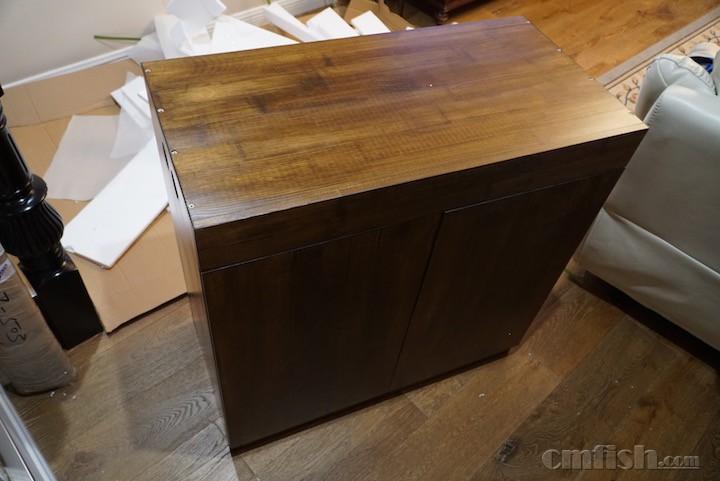

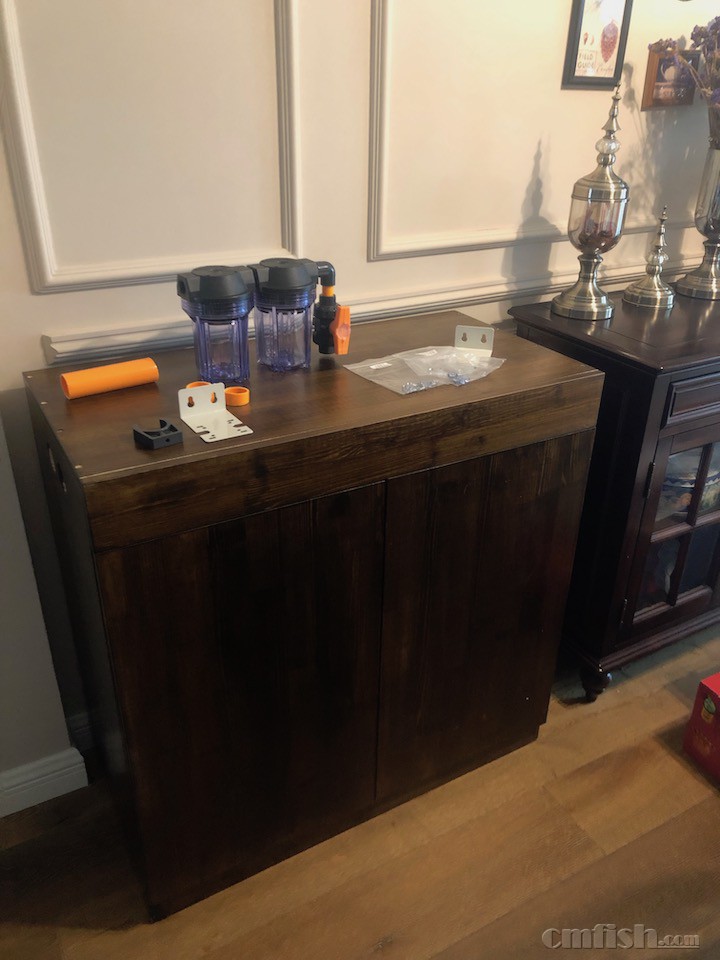

定做的柜子到了，做的90x45x90，因为缸比较矮，所以柜子做的比较高，便于观赏。颜色做了胡桃色，和家里的家具颜色比较搭配。

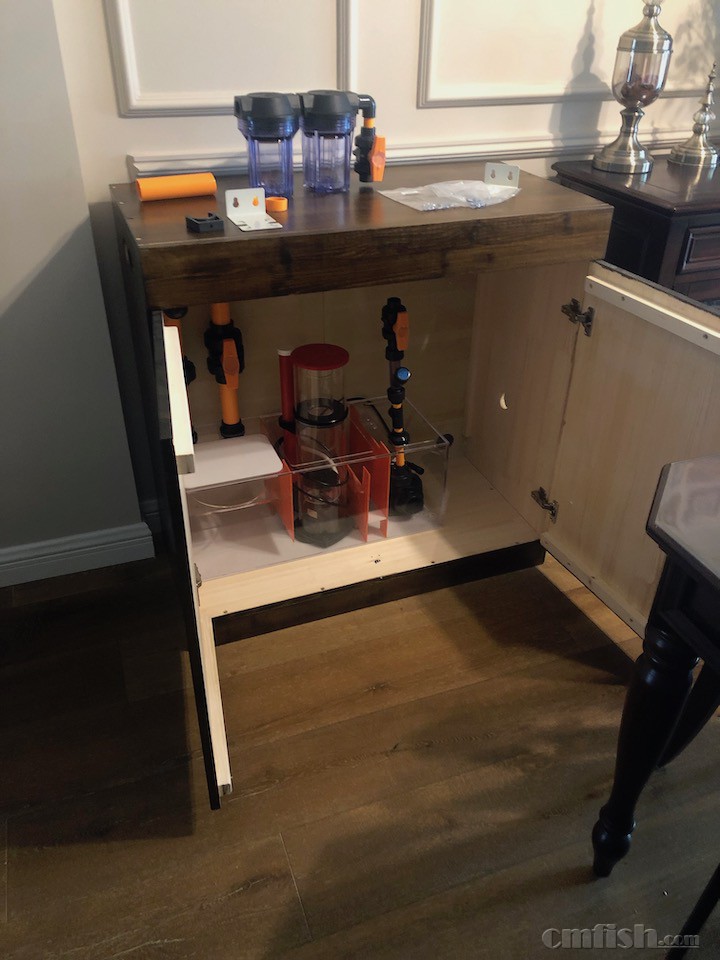

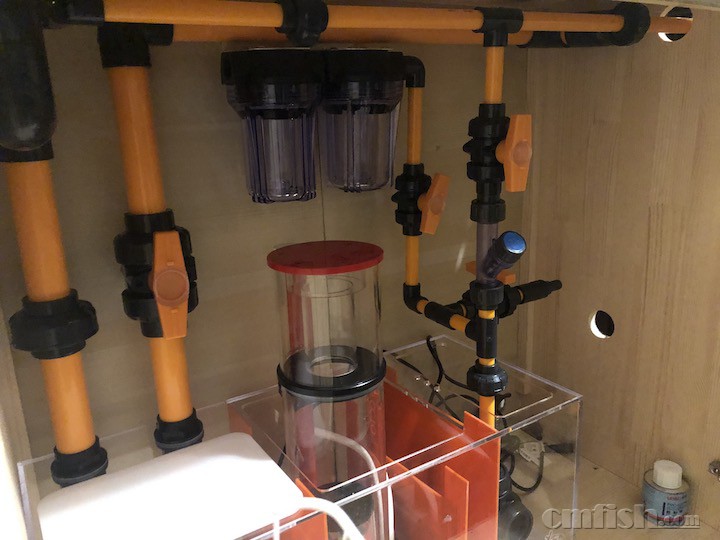

接下来就是自己连接管线了，仔细分析了原著，基本保持了和原著一样的循环设计，有一个内循环系统，由2个5寸滤筒组成，后期可以根据水质情况，放入活性炭、rowa、陶瓷滤芯等不同滤材。还增加了一路输出给冷水机的管路，加了阀门，夏季打开，其余时间不参加循环。

管子和底缸都选择了橙色为主色调，很炫酷，接下来就等主缸制作完成了

wtxmwzq3344 · 发表于 2019-3-28 16:27:11

我等你作好了，我复制一个呢，快快更新，老大，这种上下水方式好玩，哈哈

后浪在沙滩上 · 发表于 2019-3-20 15:25:54

嗯，精致的微缸

来自苹果APP客户端

四眼鱼 · 发表于 2019-3-20 13:55:18

很精致的缸，蛋分格水位调节的方式很赞

sure2891 · 发表于 2019-6-28 19:29:09

上海大龙虾发表于 2019-6-6 18:55
请问哪位有国外缸的链接？

https://www.nano-reef.com/featured/2014/scorched-r85/

老舍 · 发表于 2019-4-6 22:19:42

干的漂亮，很有参考价值，期待更新

0superman0 · 发表于 2019-4-1 08:55:24

继续更新进度：

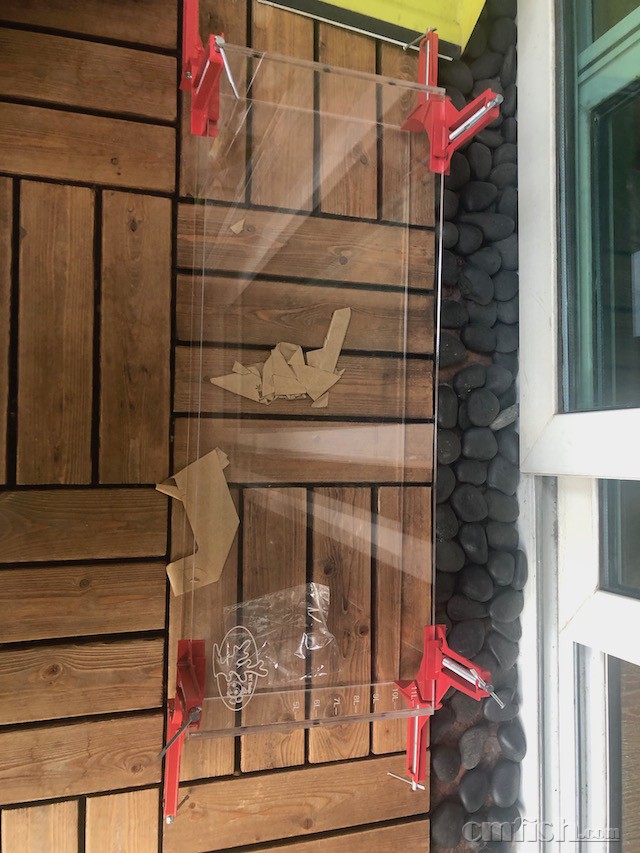

又过了一个周末，这周末干了很多事情，首先把补水缸粘好了。

增加了一点细节，包括logo和刻度显示，这个补水缸大概是12L的补水量，对于我的小缸水体来说，可以顶上不少天了。

顺便把上次还没完成的灯罩也粘好。

补水缸晾晒了一天，进行渗水测试，测试结果完美，可以投入使用了。

wydxyer · 发表于 2019-3-27 14:16:55

这缸没有背包，就靠开孔做溢流，效果如何？

来自苹果APP客户端

夜百万 · 发表于 2019-3-24 09:25:54

都是细心的玩家很完美

来自安卓APP客户端

0superman0 · 发表于 2019-4-1 09:07:20

所有需要定做的东西已经齐了，下一步就是要准备开缸了。开缸方式是用进口基拉戈造景石造景，再用一块新鲜活石引入菌种，养水开缸。淘宝的基拉戈造景石要20斤起卖，对于我的小缸来说太多了，不过少了老板不卖，没办法，先买了，等剩下来的挂闲鱼吧。

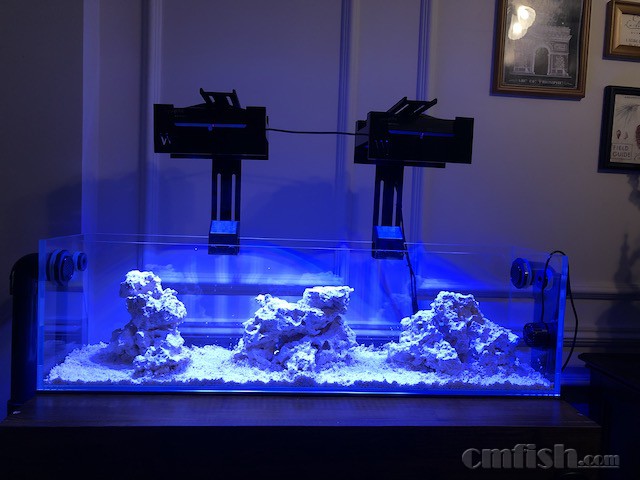

石头到了以后，开始造景，因为我是25高的矮缸，造景就学习原著的，搭三个坟头的简单造景，以后往上插枝子就行了

我对铺沙有执念，所以这次还是铺沙，薄铺一层，菲律宾3号沙，搞完以后差不多就是这个样子。

下面就要开始布置底缸了，底缸设备有蛋分，卡摩尔滴定，上水泵，2个加热棒，造浪和水泵控制器，要把线整理整齐不容易，倒腾了一个下午，最终完成的布局，不算太乱。

maiker · 发表于 2019-3-20 13:31:52

强帖顶一下

iceage2014 · 发表于 2019-3-20 13:57:53

感谢分享，持续关注，不能停更哦！

whoo · 发表于 2019-3-20 16:19:45

期待成品效果

swpbj · 发表于 2019-3-20 23:08:12

牛逼！！

aleko886 · 发表于 2019-3-21 16:10:46

亚克力应该用什么胶水粘才稳固呢？

wtxmwzq3344 · 发表于 2019-3-28 16:26:38

快更新啊，

dengly81 · 发表于 2019-3-28 20:08:45

本帖最后由 dengly81 于 2019-3-28 20:13 编辑

厉害动手能力真的强
另外 LZ 用的什么底砂

0superman0 · 发表于 2019-3-28 22:46:22

继续更新进度：

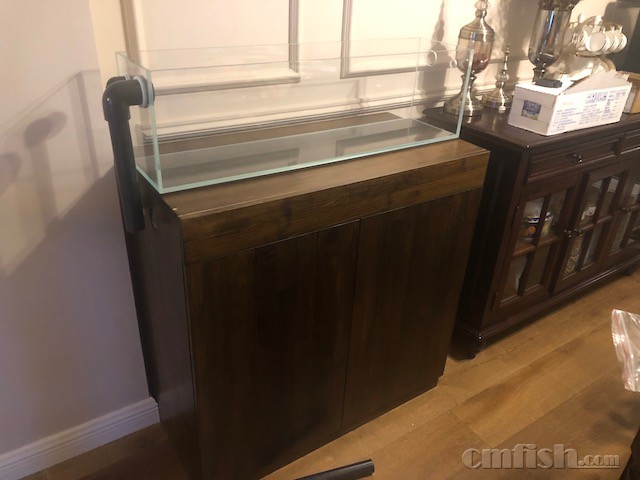

今天定做的鱼缸到了，拆架上柜，还原度基本上100%

不过接管子的时候，发现少买了2个90度的40弯头，只能先接好一遍，另外一遍等补货了再接。
鱼缸上下水是这样的，好不容易在淘宝找到了40管的滤网，不然要3d打印了。

、

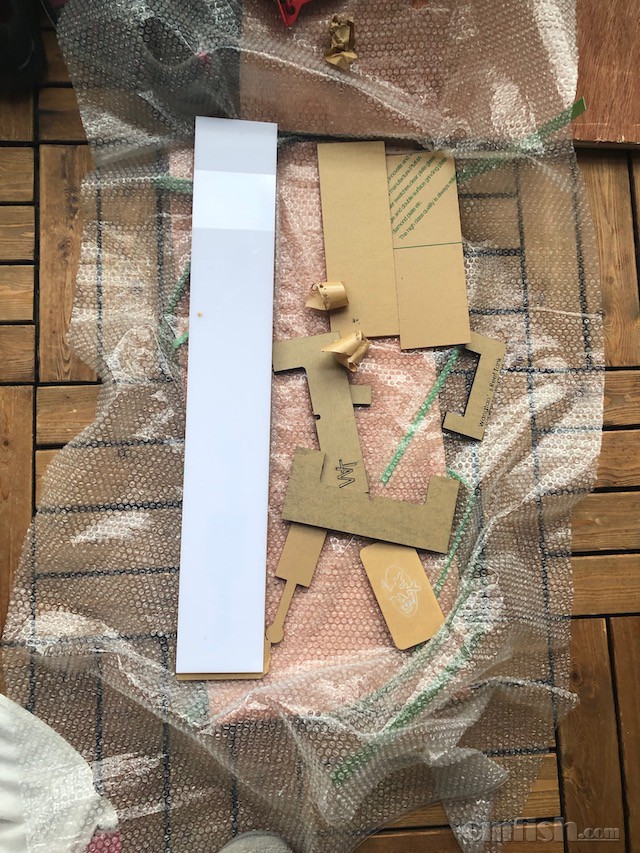

今天定做的补水缸和灯罩的亚克力板到了

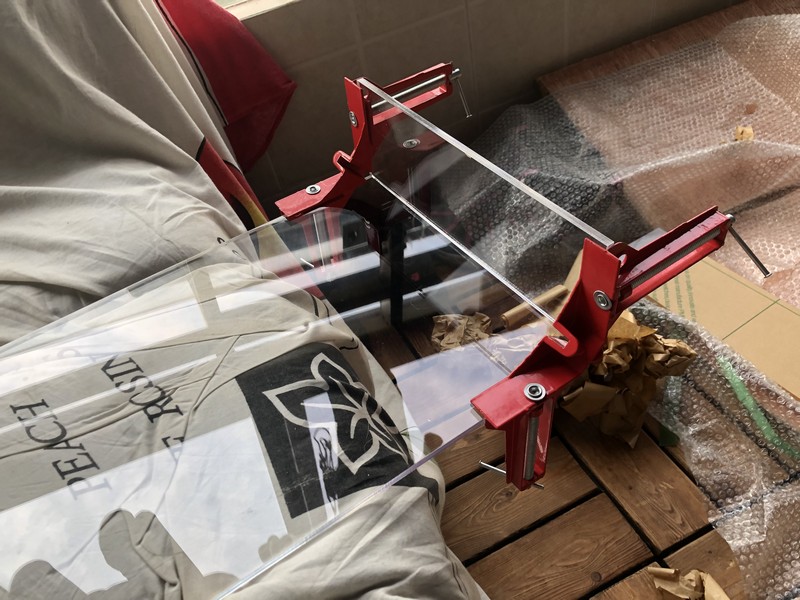

补水缸制作中

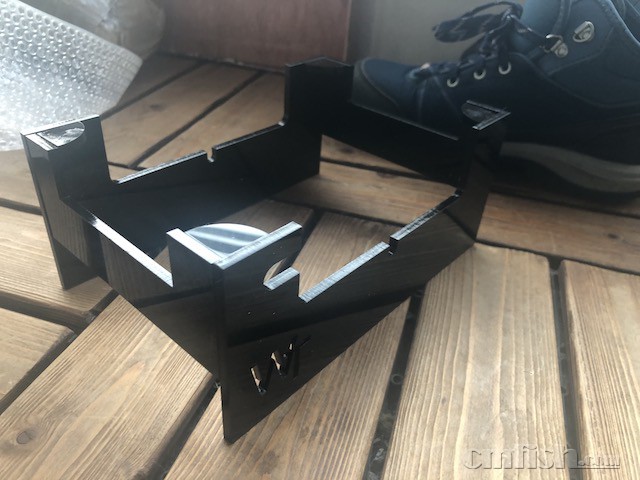

晚上把根据图纸定做的亚克力灯罩粘起来了，尺寸完美。

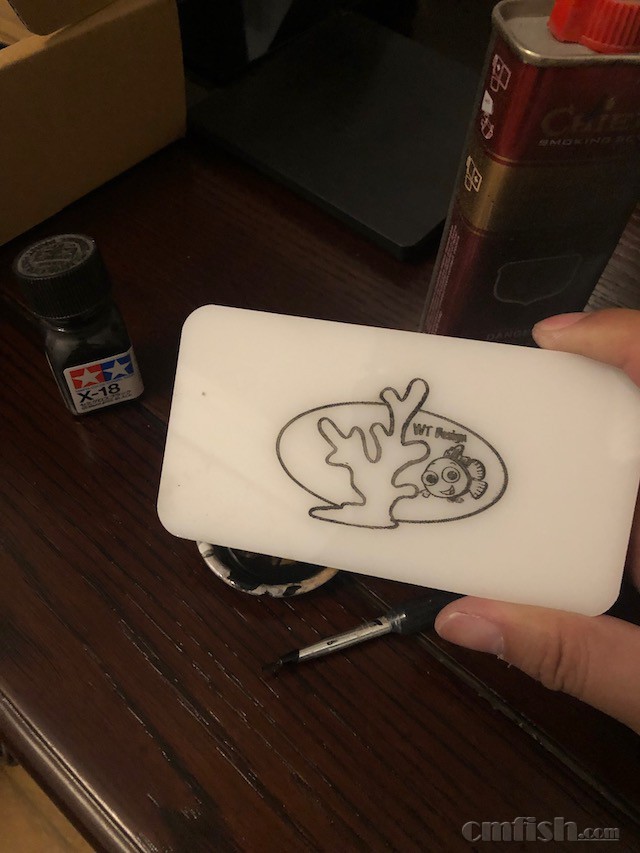

补水缸还在黏贴中，晚上没事，用珐琅漆涂了个补水缸盖子的logo

新的更新，敬请期待。。。。

0superman0 · 发表于 2019-3-29 10:22:43

dengly81 发表于 2019-3-28 20:08
厉害动手能力真的强
另外 LZ 用的什么底砂

底砂准备用哪个菲律宾3号沙

Afreet · 发表于 2019-3-29 10:51:08

咨询下楼主，上水管有个斜巷分叉带堵头是干啥的？

0superman0 · 发表于 2019-3-29 10:55:18

Afreet 发表于 2019-3-29 10:51
咨询下楼主，上水管有个斜巷分叉带堵头是干啥的？

Y型过滤，过滤水中杂质的

70s核糖体 · 发表于 2019-3-29 16:18:11

youyisi

彪睿 · 发表于 2019-3-30 21:18:42

能加个微信吗？

来自苹果APP客户端

简海造景 · 发表于 2019-3-30 21:31:49

0superman0 发表于 2019-03-29 10:55
Y型过滤，过滤水中杂质的

滤网在哪买的，私个了解可以不！
