XR G5上市啦DIY玩家终于又有新玩法，来个高端DIY个G5玩玩

  [复制链接]
发表于 2020-8-12 22:32:32 | 显示全部楼层 |阅读模式 来自： 中国吉林长春
本帖最后由 向往蔚蓝 于 2020-8-18 09:28 编辑

        前几年DIY海缸LED灯非常热门，各路大神纷纷模仿AI、XR灯等成熟品牌等做出了自己满意的LED灯。可能是近几年大家对仿制XR 或者AI灯很熟了吧，DIY的热情渐渐冷了下来。今年RADION XR G5已经上市，它的优秀的表现和新的设计理念再次激发了我DIY的欲望。于是决定DIY一台G5玩玩。
         这一次就来个高端深度DIY 。               第一步，当然是拆个G5先研究一下。我手中的灯是XR15 G5 blue 版。
Screenshot_20200509_151118_com.tencent.mm.jpg Screenshot_20200509_151154_com.tencent.mm.jpg

分析XR15选用的灯珠波段因该是如下。
代号
器件
描述
数量
W
冷白
6500K~8000K I=1500ma
3
D
皇家蓝（宝蓝）
450-455nm I=500ma
20
B
蓝
470-475nm I=500ma
12
CY
蓝绿
495-500nm I=700ma
5
UV1
荧光紫1
405nm   I=500ma
2
UV2
荧光紫2
415nm   I=500ma
2
V
紫2
420nm   I=500ma
3
Y
黄
590-595nm   I=700ma
2
R
红
655-660nm   I=700ma
1
LB
月光蓝
450-455nm
1
LW
月光白
3500k
1
　
52
     XR原厂使用的灯珠属于定制的规格，非常小，灯珠宽度大概只有2mm，市场上我还没有见过这个规格，于是计划使用科瑞3535规格的灯珠，也就是XR G4使用的灯珠来代替。
科瑞的3535灯珠性能非常好，唯一缺点是比较贵，这个灯DIY下来肯定是比较贵了。无所谓啦，享受过程。
    实测灯珠间距是12mm，成正三角形排列。掌握了这些数据就可以着手设计灯珠基板了。    灯珠的布局、间距完全按照原厂数据，不同的是布线上完全重新设计。这是设计好的基板PCB图
   图已经发给PCB工厂打样，之后就是耐心等待基板样品，这大概需要7~10天的时间。在这个时间我们来设计驱动电路。

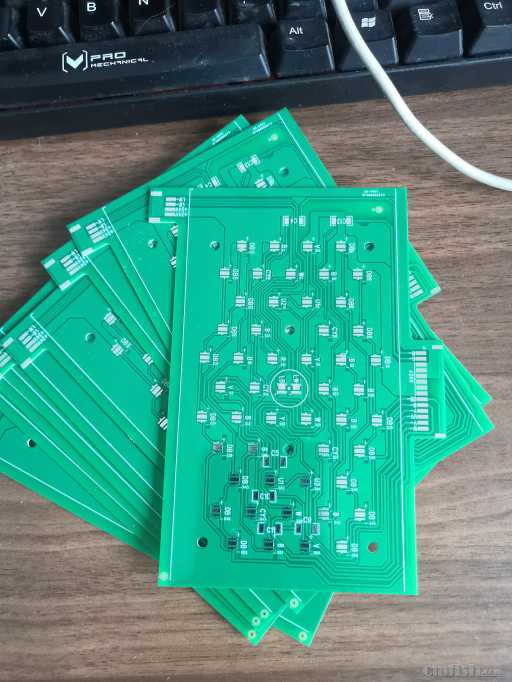

IMG_20200602_110119.jpg 直接打样铝基板有点贵，于是先用普通玻纤板打样，确认线路没问题，再发铝基板工厂打样
打样回来的铝基板，这次DIY决定使用共阳的全新驱动方案，放弃我以前帖子里用的独立驱动方案，这样可以将接线的数量降低一半。灯明天钢网到了焊接灯珠
灯珠贴好了，这次设计用14针的插排接1~8通道的驱动，用一个4针插排接第9、10通道，也就是月光灯珠的通道。
这样就把驱动分成两块，1~8通道设计一个大功率的驱动。9、10通道设计一个小功率驱动，9~10通道驱动做成选配，可用也也可以不用。
其实，DIY的事已经开始几天了，由于工作忙陆陆续续
设计好的控制板也好了，可控10个通道，也是比较成熟的方案了，这个方案前两年设计的，一直使用到现在，可以参看我的贴子。程序做了点小改动以便适配G5的10通道。

全新设计的共阳驱动，新的驱动IC是国产的，经过测试性能非常好，胜过进口，不但没有频闪啸叫等问题，对信号的响应非常好，调光分辨率很高。同时因为可以使用共阳方案，大大减少了接灯珠的线数量，使接线可以更加简洁。
第9、10通道，月光驱动的小驱动板也完成了，用了模块化的设计，高低压分开，提高稳定性，又方便维修。

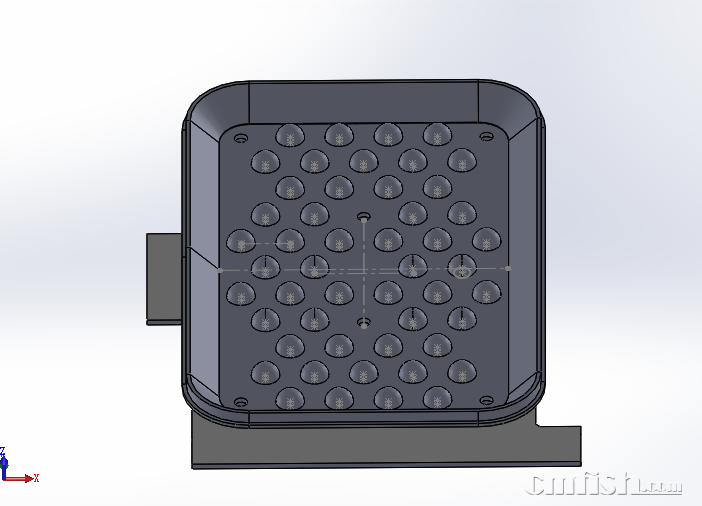

透镜建模设计好了，参考原厂的，螺丝孔位是一样的，但是外形尺寸不完全一样。
先3D打印一个样品，看看尺寸外观什么的有没有什么不合适的。尺寸外观没问题再找个工厂，把光学设计继续完善，然后就可以开模具注塑出成品了。

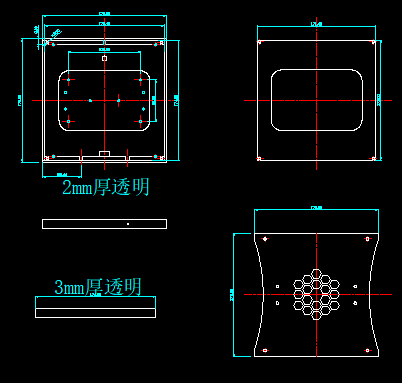

接下来设计一下外壳，DIY外壳使用亚克力材料是最佳的选择，美观且易于加工

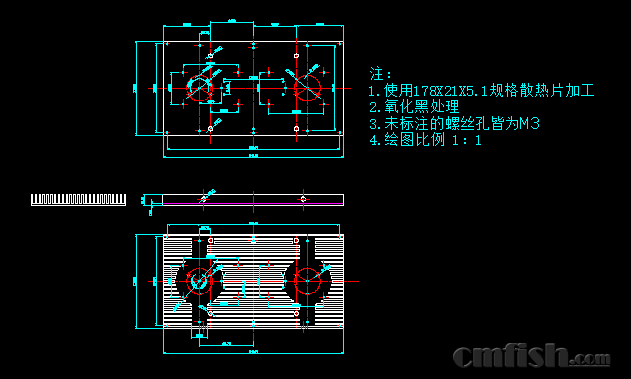

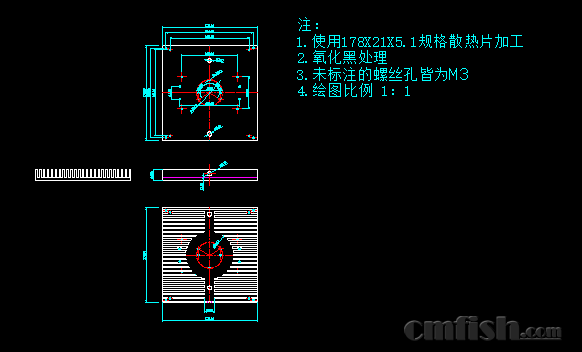

先画图，因为做的多了，如何设计脑袋里思路很清晰，所以就懒得建模了，直接凭想象出CAD图

自己反复检查，感觉没什么问题了，分别找散热片工厂和亚克力加工厂加工散热片和亚克力，然后就是耐心的等待，预计散热片要等10天左右。





回复

使用道具 举报

发表于 2023-2-3 08:11:11 来自手机 | 显示全部楼层 来自： 中国
帮顶
来自苹果APP客户端
回复 支持 1 反对 0

使用道具 举报

发表于 2020-8-13 21:51:08 来自手机 | 显示全部楼层 来自： 中国北京
那个lime是柠檬黄绿，应该是566-569波段，这个灯珠如果没有写错的话，用的应该是LXZ1-PX01 ，据说应该是有助于激发红色shanhu发色。
来自苹果APP客户端
回复 支持 1 反对 0

使用道具 举报

发表于 2020-8-14 12:28:57 | 显示全部楼层 来自： 中国贵州
西瓜汁 发表于 2020-8-13 21:51
那个lime是柠檬黄绿，应该是566-569波段，这个灯珠如果没有写错的话，用的应该是LXZ1-PX01 ，据说应该是有 ...

对的，除非不是BLUE版本，否则都有用到LIME，LIME是560-570的黄绿色，偏土黄色。
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2020-8-12 22:37:06 | 显示全部楼层 来自： 中国天津
本帖最后由 向往蔚蓝 于 2020-8-18 09:27 编辑

占楼备用
回复 支持 反对

使用道具 举报

发表于 2020-8-12 23:39:19 来自手机 | 显示全部楼层 来自： 中国山东淄博
占楼观望大神
来自安卓APP客户端
回复 支持 反对

使用道具 举报

发表于 2020-8-13 05:28:30 来自手机 | 显示全部楼层 来自： 中国山东
来自安卓APP客户端
回复 支持 反对

使用道具 举报

发表于 2020-8-13 06:33:19 来自手机 | 显示全部楼层 来自： 中国上海
所以你做了11个独立通道？
来自苹果APP客户端
回复 支持 反对

使用道具 举报

发表于 2020-8-13 06:57:10 来自手机 | 显示全部楼层 来自： 中国河北张家口
等待后续报道
来自安卓APP客户端
回复 支持 反对

使用道具 举报

发表于 2020-8-13 07:29:47 来自手机 | 显示全部楼层 来自： 中国吉林
这个感觉很牛逼
来自安卓APP客户端
回复 支持 反对

使用道具 举报

发表于 2020-8-13 16:15:02 来自手机 | 显示全部楼层 来自： 中国内蒙古赤峰
高手在民间啊兄弟。
来自安卓APP客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-14 11:43:29 | 显示全部楼层 来自： 中国天津
西瓜汁 发表于 2020-8-13 21:51
那个lime是柠檬黄绿，应该是566-569波段，这个灯珠如果没有写错的话，用的应该是LXZ1-PX01 ，据说应该是有 ...

嗯，这个我再查查看
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-14 11:44:21 | 显示全部楼层 来自： 中国天津
alpha91_cn1 发表于 2020-8-13 06:33
所以你做了11个独立通道？

是做了10个通道
回复 支持 反对

使用道具 举报

发表于 2020-8-14 14:51:53 | 显示全部楼层 来自： 马来西亚
厉害
回复 支持 反对

使用道具 举报

发表于 2020-8-14 17:02:22 来自手机 | 显示全部楼层 来自： 中国北京
ID都被注册了 发表于 2020-08-14 12:28
对的，除非不是BLUE版本，否则都有用到LIME，LIME是560-570的黄绿色，偏土黄色。

不过我估计仿版都不准备用那个，都换成525绿色。因为那个灯珠太难找了。光宏和流明有，但是都不是cree那种3535灯珠。用那个的话，透镜和基板都要改。
来自苹果APP客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-8-15 10:05:57 | 显示全部楼层 来自： 中国天津
西瓜汁 发表于 2020-8-14 17:02
不过我估计仿版都不准备用那个，都换成525绿色。因为那个灯珠太难找了。光宏和流明有，但是都不是cree那 ...

不会用525nm，绿色的就和原版差太多了。
