GHL海水神器开ZEO系统实现全自动换水回顾总结(占便宜之传感器功能复用)

aemetec · 发表于 2016-3-10 17:29:11

本帖最后由 aemetec 于 2016-3-10 18:11 编辑

上一张第三次开缸的照片

BOBO. · 发表于 2016-3-11 22:22:28

aemetec 发表于 2016-3-10 17:29
上一张第三次开缸的照片

用了2个小时看你的帖子GHL 用的淋漓尽致，真的很牛B~整个帖子很细致了但是缺少一个细节就是自动换水那个缓冲缸和底缸的实际照片，如果有了那就很棒了这就犹如电脑上看美女只能意淫凭空想象哈哈晚上我睡不着了。。。。。

aemetec · 发表于 2016-3-12 04:41:50

BOBO. 发表于 2016-3-11 22:22
用了2个小时看你的帖子GHL 用的淋漓尽致，真的很牛B~整个帖子很细致了但是缺少一个细节就是自动换水那 ...

底缸设计的太小连照片都没法拍全，因此只能看三维设计图了。至于换水用的缓冲缸很简单，改天拍图发上来补充一下。

mans1742 · 发表于 2016-3-12 11:47:30

太nb了，膜拜！打算换房子后开大缸弄全自动化，包括管路都装修时候全都铺设好
不懂再请教。

BOBO. · 发表于 2016-3-12 11:53:02

aemetec 发表于 2016-3-12 04:41
底缸设计的太小连照片都没法拍全，因此只能看三维设计图了。至于换水用的缓冲缸很简单，改天拍图发上来补 ...

期待了

aemetec · 发表于 2016-3-25 13:32:58

本帖最后由 aemetec 于 2016-4-30 15:07 编辑

BOBO. 发表于 2016-3-12 11:53
期待了

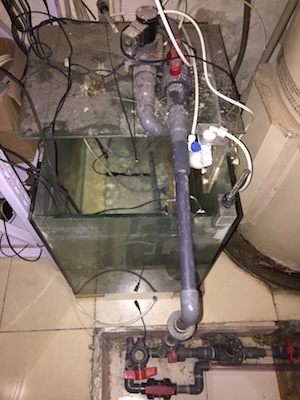

补水缓冲缸

补水缓冲缸

补水缓冲缸内设置有双水位传感器、温度传感器、盐度传感器、RO/DI电磁及机械阀、搅拌泵、抽水泵（用于向主缸补水），及配套通向主缸的管道。

该系统是这样工作的：
GHL的扩展盒及一个6口PAB放置在补水缓冲缸旁边，通过网络线与GHL主机相连，PAB也与该网络连接。浮球水位传感器设置成上下限，当水位在下限以下时，GHL主机控制PAB插口上的RO/DI补水电磁阀启动，RO/DI水开始向缓冲缸注入，当水位上升到上限水位以上时，GHL主机关闭PAB口上的补水电磁阀。

在补水过程中，由于新水注入，缓冲缸温度低于下限后，PAB上连接的电加热棒启动工作，温度达到设定值后，PAB插口自动关闭。注意：由于加热棒启动启动，最低水位要高于电热棒，否则会有电热棒炸裂风险！

通过Touch Screen或手机App可以看到缓冲缸温度满足化盐要求后，就可以投入海盐。由于水位下限和上限之间的水量是预先计算过的，因此需要投入的海盐量就可以预知了。我的经验是将投入的盐量略大于实际需要量，由于缓冲缸中有盐度传感器，会根据检测值自动进行再补水，以精确调整新水盐度，这样就降低了对投放新盐准确度的要求，同时也保证了新水与主缸盐度的一致性。

当自动换水启动时，新水抽水泵通过PAB插口控制启动，将新水通过埋设的管道注入到主缸下的底缸，底缸水位达到注水传感器限位后，新水泵通过PAB控制停止，由于每次注水不可能将缓冲缸内水全部抽干，为避免虹吸无法停止注水，特别在管道的末端设置了电磁进气阀（也可以通过单向阀），通过PAB口控制其切断虹吸，保证注水停止。

这里有些经验：
1：最早向缓冲缸投放新盐是先下盐后根据水的盐度传感器自动实现水量控制，且由于新水水温无法达到25℃，因此造成化盐时大量钙镁结晶析出。后改成先充满90%RO/DI水并加热到25℃后，再投入所需的盐（不用太准），根据盐度传感器检测的盐度，GHL程序控制下还会自动再补足RO水，使得最终盐度与主缸相同。
2：RO/DI设置了电磁阀，同时还保留了机械式浮球进水阀，目的是避免电磁阀故障溢水。

详细的逻辑控制描述，请参考前述内容：
新水缓冲缸控制逻辑升级版

皇汉无双 · 发表于 2016-4-15 15:18:21

axu 发表于 2013-10-22 13:21
测po4建议还是投资个hanna大机吧,因为你已经烧到这一步了，不差这一点。另外zeo系统的po4就是会低到很多测 ...

hanna小机不能用吗？不是也很准吗

aemetec · 发表于 2016-5-15 01:23:28

Hanna大机测PO4一直是大家推荐的，计划购置中。

aemetec · 发表于 2016-5-22 20:35:57

自动换水系统做了一下简化，将原本通过电磁阀控制放气避免虹吸无法停止的排水问题，由一个单向止回阀代替，不仅简化了控制逻辑，也增加了系统的可靠性。

单向止回阀的作用是当换水排水泵对外排水后，由于虹吸无法导致排水按照水位传感器的位置受控停止，会将整个底缸的水被全部虹吸抽干，因此必须增加一个打破虹吸的进气阀，也就是当排水泵停止工作后，由于进气阀使得虹吸终止。

我为了将蛋分的污水自动排入下水管道，没有单独设置独立的管路，而是将蛋分污水出水口接在了单向阀的另外一端，借助自动换上虹吸时打开单向阀产生抽吸力，自动将蛋分中的污水吸空进气而终止排水的虹吸，一举两得。这么做的原因主要是由于蛋分位置较低，靠自然排水，集污杯中的污水无法排空，而通过虹吸抽吸则可排净污水。

如果平时集污杯中的水位较高，则会通过单向阀将污水排入下水管道，不影响排水系统工作。

licewang · 发表于 2016-5-23 01:24:36

全自动化了，膜拜啊

礁岩极限 · 发表于 2016-5-24 19:03:29

大大厉害给了我很多启发其实我们礁岩极限已经做出自动换水设备，用流量计控制和用探头控制的都有比起GHL 简单许多也稳定蛋分排污设备也有但是大大的经验也给我了很多帮助我在接下来的设备开发中会争取做得更好做出咱们中国人的GHL

aemetec · 发表于 2016-5-24 21:29:18

本帖最后由 aemetec 于 2016-5-24 21:30 编辑

礁岩极限发表于 2016-5-24 19:03
大大厉害给了我很多启发其实我们礁岩极限已经做出自动换水设备，用流量计控制和用探头控制的都有比起GH ...

流量计控制自动换水好像风险太大了吧？据我对流量计的了解，精度是不高的，如果仅依靠流量计测算进出水量来控制自动换水，底缸水位恐怕很难保证，搞不好会出现溢缸风险呀。相比之下液位计就准确得多了，控制底缸水位稳定比较容易，且又是简单的开关量，成本不仅低，重点是可靠。

其实GHL就是一个海水可编程控制器（工业上多叫PLC），有丰富的编程扩展能力，就是因其具有这样随心所欲拓展的能力，才是玩家热衷的，相比固定或者功能简单的，反而失去了研究的乐趣。当然我是针对玩家和普通使用者需求不同而讲的。

希望您们能开发出既可以满足大众需求，同时又能够让玩家觉得好玩的“黑科技”。

7047911 · 发表于 2016-5-24 22:14:52

好帖子，我搬新家之前也想过自动换水，但是真的没勇气改动，主要是储水和排水，看你的帖子我突然萌发了个想法，我1.2缸，缸后面有15CM宽的空间，如果我在缸后定做个亚克力的落地的储水罐，一半储水，一半排废水，然后在上一套换水系统不知道可行不？

礁岩极限 · 发表于 2016-5-24 22:41:07

本帖最后由礁岩极限于 2016-5-24 22:44 编辑

aemetec 发表于 2016-5-24 21:29
流量计控制自动换水好像风险太大了吧？据我对流量计的了解，精度是不高的，如果仅依靠流量计测算进出水 ...

这是我们的产品。不瞒您说流量计还是很准的而且我们设备有校准功能可以保证进出水量几乎一致就算不一致如果多加的水可以抵消蒸发少加水的话可以有自动补水器补充当然这样会造成盐度拨动但是只要半个月检查维护一次其实根本不算什么我们还有专门的浮球探头保证不会水漫金山，甚至再来一个防止过抽，都是没问题的当然我们的产品还是比较初级的，和GHL没得比但是类GHL的产品已经在开发了而且比GHL 更适合一般人。我想看了你的帖子的普通渔友是绝对没有勇气来一套的，我希望能把可编程更平民化通俗化这是我的追求哈哈另外我们这个产品有一个功能是GHL做不到的就是边进边出功能，哈哈当然这个功能海水用不到，淡水用的多，请您多指点让我们做的更好

礁岩极限 · 发表于 2016-5-24 22:42:31

本帖最后由礁岩极限于 2016-5-24 22:46 编辑

aemetec 发表于 2016-5-24 21:29
流量计控制自动换水好像风险太大了吧？据我对流量计的了解，精度是不高的，如果仅依靠流量计测算进出水 ...

另外我们也有根据探头换水的设备我们用一个探头就能实现较准确的换水，这套设备也就小几百的零售价嘿比起GHL的动辄上万以及复杂的投资更亲民未来一个月左右就会开展试用希望更多人能尝到科技的好处
大大您是前辈多多指点

礁岩极限 · 发表于 2016-5-24 22:47:38

aemetec 发表于 2013-11-22 11:18
溢流槽的水流声音主要是下水水位低以及下水时管子内不能充满水吸气造成，我的下水管路上有一个球阀可以调 ...

您真是安全意识全面我们也意思到市场有这个需求所以开发了专门的主缸防溢设备。一百多就能拥有主缸防溢功能

aemetec · 发表于 2016-5-26 12:38:51

礁岩极限发表于 2016-5-24 22:41
这是我们的产品。不瞒您说流量计还是很准的而且我们设备有校准功能可以保证进出水量几乎一致 ...

GHL的自动换水、插排各种控制其实是非常简单人性化的选单设置，不需要复杂的编写程序的，您可能错误的理解了。之所以我将其称之为海水神器，就是在人性化使用与专业化之间游刃有余呀。工业PLC我用的多，但能将扩展编程简化到普通人都会玩，GHL算是到了极致甚至很难有超越的地步了，请认真阅读以下我的设置贴就可以知道了，点选几个选项就好了。

至于您提到的“边入边出”，我通过GHL控制使用的方法应该更节约有效，是在不停主循环泵前提之下每天小水量自动换水，这种方式不会造成排出老水时将新水一并排出的浪费，这些都是通过简单编程实现的，不是GHL做不到，而是看想不想做更复杂的方式，这也是我叫它神器的原因。

礁岩极限 · 发表于 2016-5-26 12:44:33

aemetec 发表于 2016-5-26 12:38
GHL的自动换水、插排各种控制其实是非常简单人性化的选单设置，不需要复杂的编写程序的，您可能错误的理 ...

亲，您是专业做这个的除非特别有钻研功夫的渔友，否则谁看了不是一头雾水再者GHL的价格任由你怎么说好买得起的毕竟是少数我用十分之一不到的价钱可以傻瓜化实现应该是对渔友有很大好处的边进边出这个是更安全的考量如果是换淡水的话水是很便宜的而且不会有水位变动，不用关水泵不然一次换三分一你不关泵是绝对不行的而且深层次的安全是我们考虑到换水换一半水泵坏了咋办，如果进水泵坏了排水泵没坏咋办排完水干瞪眼。。。是吧多给我们一些意见谢谢

aemetec · 发表于 2016-6-5 22:12:12

2016年5月24日尝试藻桶。记录。

aemetec · 发表于 2016-6-9 19:44:54

第三次开缸，大量降低ZEO药水的添加量并使用臭氧机后调整初见成效。珊瑚颜色逐渐恢复中……

咖啡的味道 · 发表于 2016-6-9 21:57:58

aemetec 发表于 2016-6-9 19:44
第三次开缸，大量降低ZEO药水的添加量并使用臭氧机后调整初见成效。珊瑚颜色逐渐恢复中……

我用ZEO，也是开始效果很好，之后就会出现严重问题，总结一下，也许是因为zeo里面的个别元素没有被全部吸收导致堆积而发生问题，所以，我现在已经不再用ZEO了~
