仿AI52-4*39W交火完工汇报

石老人 · 发表于 2015-11-21 23:02:04

兰花王子发表于 2015-11-21 22:56
在哪里下载啊！

X宝----搜武汉华炫

柏拉图的永恒 · 发表于 2015-11-22 00:15:24

楼主好强大！

石老人 · 发表于 2015-11-22 12:56:36

柏拉图的永恒发表于 2015-11-22 00:15
楼主好强大！

没有什么强大的，，只要你想做--就应该没有什么问题的。海友们不觉得灯具厂商要价太高了吗了吗，实际的成本到底有多高？？？、、

石老人 · 发表于 2015-11-22 13:07:48

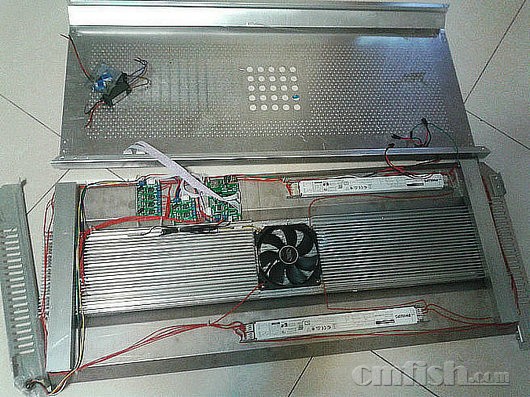

我来汇报一下成本

灯壳400（单个定制激光切割，需要排版，实际成本不到100元），

不锈钢反光板50

科瑞灯珠320，

W6S---6路日出日落调光320，

散热板135

亚克力60

飞利浦39wHO---T5镇流器90*2=180元，

其他辅料--150元。成本合计大概1600左右。（个人估计---如果是厂家批量生产的话，成本也就1000元）

zhangyu82 · 发表于 2015-11-22 13:34:45

能告诉下灯珠和灯珠之间的中心点间隔吗？？？我也是90度透镜！~谢谢了！~~~

石老人 · 发表于 2015-11-22 13:51:21

这是美国神灯-52的灯珠配置

1--冷白12颗12000K

2--蓝12颗--450--455

3--蓝12颗 ---465-480

4--紫4颗--415-420

5--uv4颗（紫外线）

6--深红4颗415纳米

7--绿色4颗400纳米
如有不对的地方请更正

石老人 · 发表于 2015-11-22 13:53:24

zhangyu82 发表于 2015-11-22 13:34
能告诉下灯珠和灯珠之间的中心点间隔吗？？？我也是90度透镜！~谢谢了！~~~

16的基板不留间隙，13.1的透镜，不知这样回答能明白吗？

zhangyu82 · 发表于 2015-11-22 13:55:52

明白了！~就是中心点到中心点的距离是16

石老人 · 发表于 2015-11-22 14:06:52

zhangyu82 发表于 2015-11-22 13:55
明白了！~就是中心点到中心点的距离是16

我的上下是20，左右是16

流眼泪的鱼 · 发表于 2015-11-23 17:21:15

好手艺!

horseface · 发表于 2015-11-23 18:04:55

顶求灯珠,透镜,磨砂的亚克力配件购买地址{:2_43:}

石老人 · 发表于 2015-11-23 21:49:36

horseface 发表于 2015-11-23 18:04
顶求灯珠,透镜,磨砂的亚克力配件购买地址

淘宝搜科瑞LED ,透镜是巨力的，亚克力是在我附近找的

2216382 · 发表于 2015-11-25 20:27:25

石老人发表于 2015-11-19 21:23
这个透镜基本上算个连体透镜了，13个90度透镜把他们组合到一起了，扣到灯珠上不是粘接的，这样将来需要维 ...

楼主这个黑色亚克力牌哪里淘的

石老人 · 发表于 2015-11-25 22:09:39

2216382 发表于 2015-11-25 20:27
楼主这个黑色亚克力牌哪里淘的

设计好图纸，按图加工的，和模板一定要是个同心圆，摸板的直径是16mm,好粘接定位灯珠，固定透镜的亚克力片是13.1mm的直径固定透镜

天上人间5 · 发表于 2015-11-25 23:24:39

石老人发表于 2015-11-25 22:09
设计好图纸，按图加工的，和模板一定要是个同心圆，摸板的直径是16mm,好粘接定位灯珠，固定透镜的亚克力 ...

供电电源咋处理的，我看照片里放放顶上，搞不好就是败笔。

石老人 · 发表于 2015-11-25 23:32:46

天上人间5 发表于 2015-11-25 23:24
供电电源咋处理的，我看照片里放放顶上，搞不好就是败笔。

那是临时的，电源放在底柜里

了

双浜宁 · 发表于 2015-12-22 19:53:33

楼主DIY做的真漂亮，可以和成品灯媲美了

shizi2271834 · 发表于 2015-12-22 22:09:07

很喜欢那个铝灯壳。有机会仿制一个。

石老人 · 发表于 2015-12-26 15:53:59

]感觉蓝光不够，新增加4块（3串三并10w）450蓝，增加两个12V（8010）散热风扇

石老人 · 发表于 2015-12-26 15:59:14

石老人发表于 2015-12-26 15:53
]感觉蓝光不够，新增加4块（3串三并10w）450蓝，增加两个12V（8010）散热风扇

改造前效果

石老人 · 发表于 2015-12-26 16:02:27

石老人发表于 2015-12-26 15:59
改造前效果

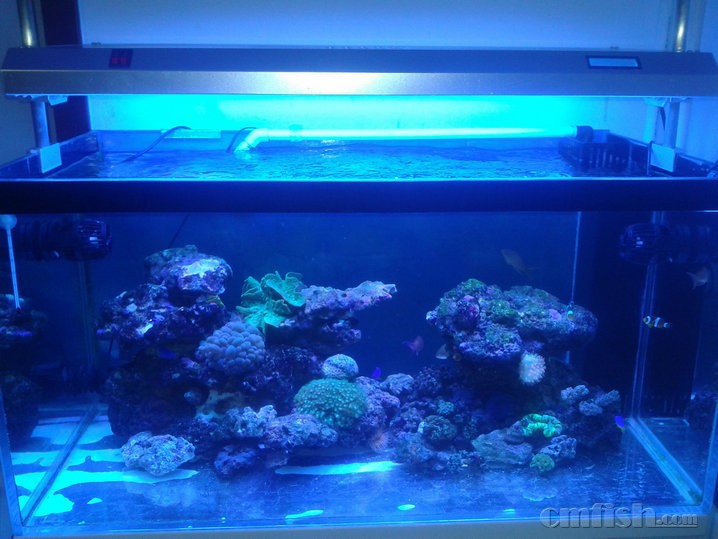

改造后效果红圈处为新加10W组合灯珠
