pengpeng · 发表于 2017-7-22 09:47:13

补一张

shuicaokaka · 发表于 2017-7-22 10:05:59

haha~~确实用手机看的没看到你的附件当时以为你在忽悠人所以语气重了别介意哈～

pengpeng · 发表于 2017-7-22 10:14:36

再来

pengpeng · 发表于 2017-7-22 18:15:37

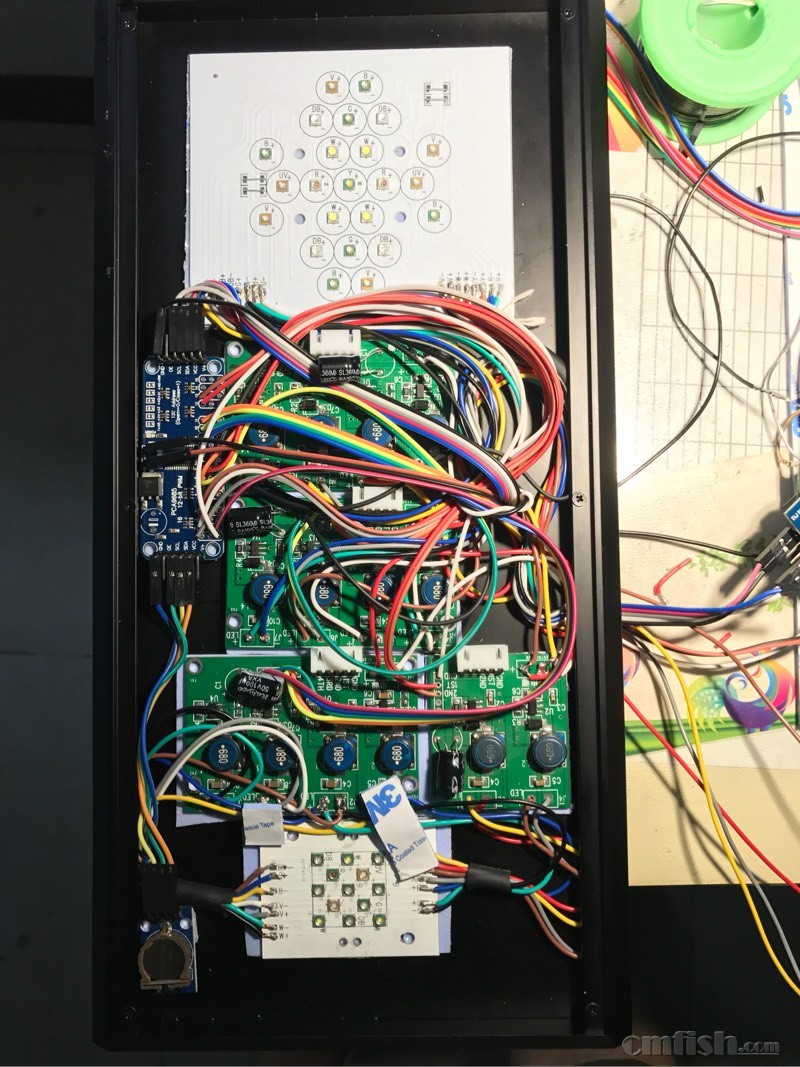

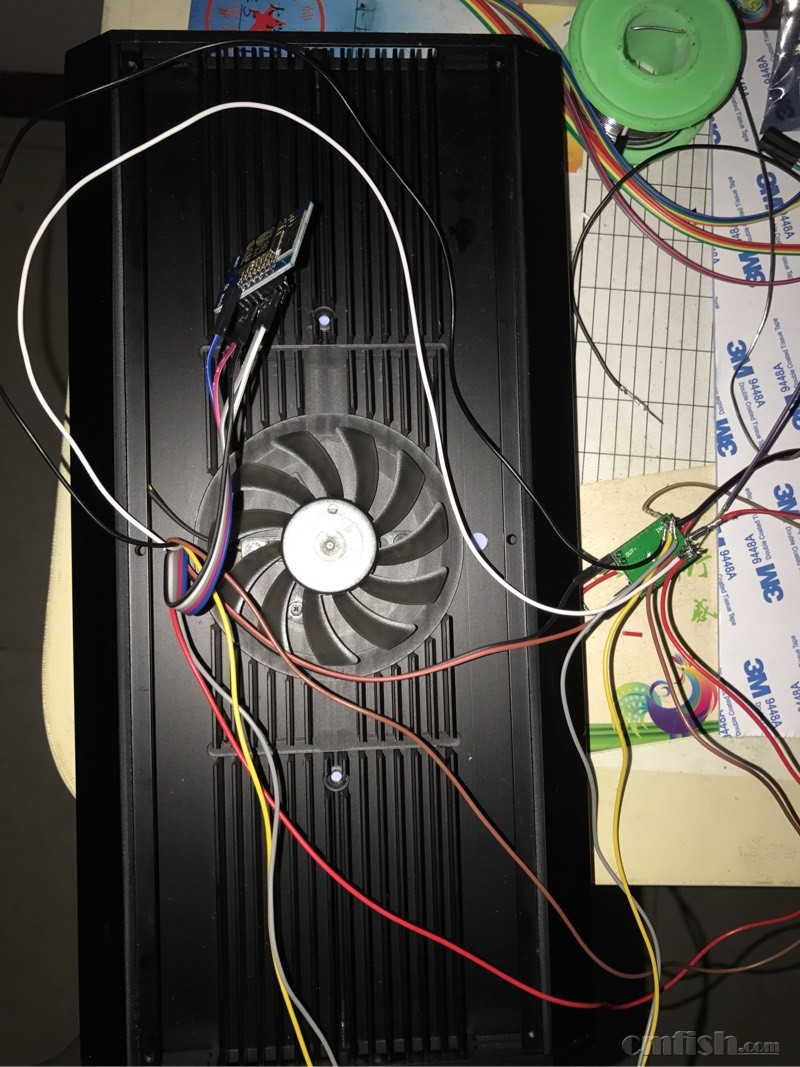

基本完工了

9913 · 发表于 2017-7-22 19:19:46

一个字行容"乱"

pengpeng · 发表于 2017-7-22 20:29:59

本帖最后由 pengpeng 于 2017-7-23 20:12 编辑

9913 发表于 2017-7-22 19:19
一个字行容"乱"

是，

手工不是很好。塞进去14路恒流驱动地方也很紧。

graceboss · 发表于 2017-7-24 10:01:32

我滴个天呐！怎么这么多大神？！膜拜~~~~~~

dexter12138 · 发表于 2017-7-24 10:03:24

我勒个去，牛

pengpeng · 发表于 2017-7-26 08:37:48

本帖最后由 pengpeng 于 2017-7-26 08:40 编辑

PWM输出的频率要在100Hz以上，否则当灯光暗下来时闪烁明显。
PWMfrequency 变量的值要大于100。
但是我买的恒流驱动，频率越高，啸叫声频率越高，听觉越明显。

向往蔚蓝 · 发表于 2017-7-26 10:26:58

pengpeng 发表于 2017-7-18 15:46
好的，连接示意图。

楼主做的非常好，尤其为楼主的分享精神点赞

向往蔚蓝 · 发表于 2017-7-26 10:33:10

pengpeng 发表于 2017-7-26 08:37
PWM输出的频率要在100Hz以上，否则当灯光暗下来时闪烁明显。
PWMfrequency 变量的值要大于100。
但是我买 ...

我是驱动作者，你吧驱动频率高于10kHz啸叫声就没有了。我们的驱动方案都是大于10kHz的。低频时啸叫声确实大，尤其在1k~2k的频段声音大到难以忍受。如果降低到200Hz左右声音会小很多，但是还是会有点。PWM这个芯片貌似最大频率是1KHz。

andyxmu · 发表于 2017-7-26 13:26:27

看不懂代码。分享精神超赞。帮顶。

pls · 发表于 2017-7-28 10:18:34

pengpeng 发表于 2017-7-13 15:07
借用一下那个兄弟的图！（兄弟如果有意见我立马撤下你的图）

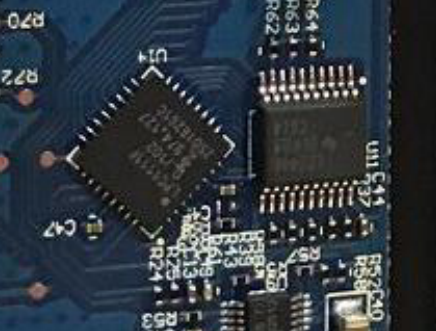

新版AI的方案是这个可惜图片看不清有看明白的大神可以介绍下

再生侠 · 发表于 2017-7-28 16:47:57

厉害啊！

你给我代码我也不会玩

nonzhe · 发表于 2017-8-8 02:10:01

pengpeng 发表于 2017-7-26 08:37
PWM输出的频率要在100Hz以上，否则当灯光暗下来时闪烁明显。
PWMfrequency 变量的值要大于100。
但是我买 ...

可否共享一下手机 wifi 网页控制的源代码？

pengpeng · 发表于 2017-8-10 08:39:56

我换了另外一家的恒流驱动板，在1KHz以下实验了几个频率，没有啸叫声。

leon336699 · 发表于 2017-8-12 11:16:06

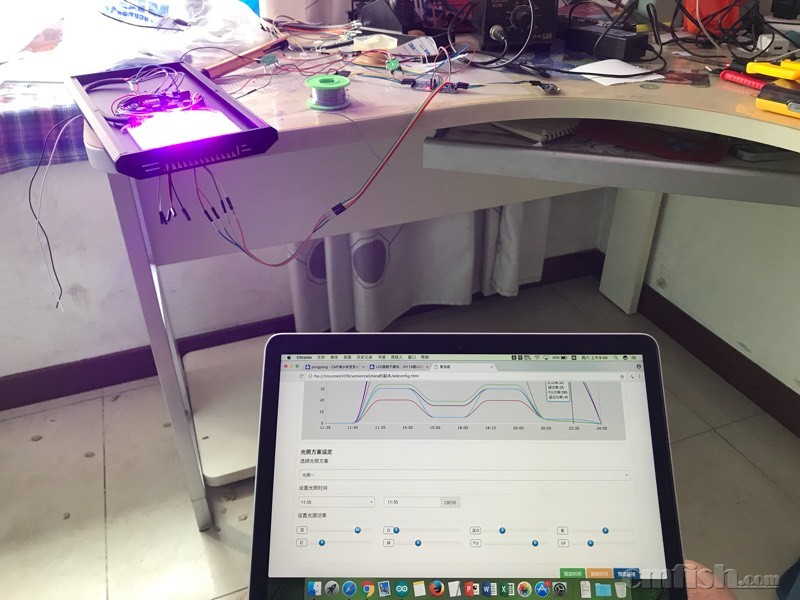

牛大发了，你的调光软件界面也是自己做的吗？
要不咱一起开发灯具吧，我也在研究这些设备，就是软件是软肋

pengpeng · 发表于 2017-8-15 09:37:43

本帖最后由 pengpeng 于 2017-8-15 10:07 编辑

nonzhe 发表于 2017-8-8 02:10
可否共享一下手机 wifi 网页控制的源代码？

我共享的demo代码在16楼，请自行下载！

nonzhe · 发表于 2017-8-15 09:55:29

pengpeng 发表于 2017-8-15 09:37
我共享的代码在16楼，请自行下载！

代码是不是阉割版？
没有网页控制的代码？

pengpeng · 发表于 2017-8-15 10:01:20

本帖最后由 pengpeng 于 2017-8-15 10:08 编辑

nonzhe 发表于 2017-8-15 09:55
代码是不是阉割版？
没有网页控制的代码？

我说过了，我共享的demo代码在16楼！请自行下载。目前没有共享代码更新。伸手党请绕行，
@nonzhe 你不要在我的不同帖子上（还发消息）不停的要代码，不理你，你还没完没了。

nonzhe · 发表于 2017-8-15 23:16:45

本帖最后由 nonzhe 于 2017-8-15 23:17 编辑

你不给的话就说不给就好了。16楼的代码根本不全。问你又不回。
不要搞一些不实用的阉割掉的代码。
