DIY混光完美超大功率珊瑚灯具

kkzh008 · 发表于 2019-4-17 17:07:54

谢谢楼主的分享，必须赞一个

wydxyer · 发表于 2019-4-17 17:55:56

散热没问题，单模块才工作在40W-90W，只要把温度导到外壳就没问题，已经工作半年多了。现在我在研究led无间隙的铝基板，并且有点眉头，如果能实现，我将是国内第一个实现这种LED无间隙封装模块，不用给厂家昂贵的定制费，效果媲美AP700 360X。

来自苹果APP客户端

wydxyer · 发表于 2019-4-17 18:20:38

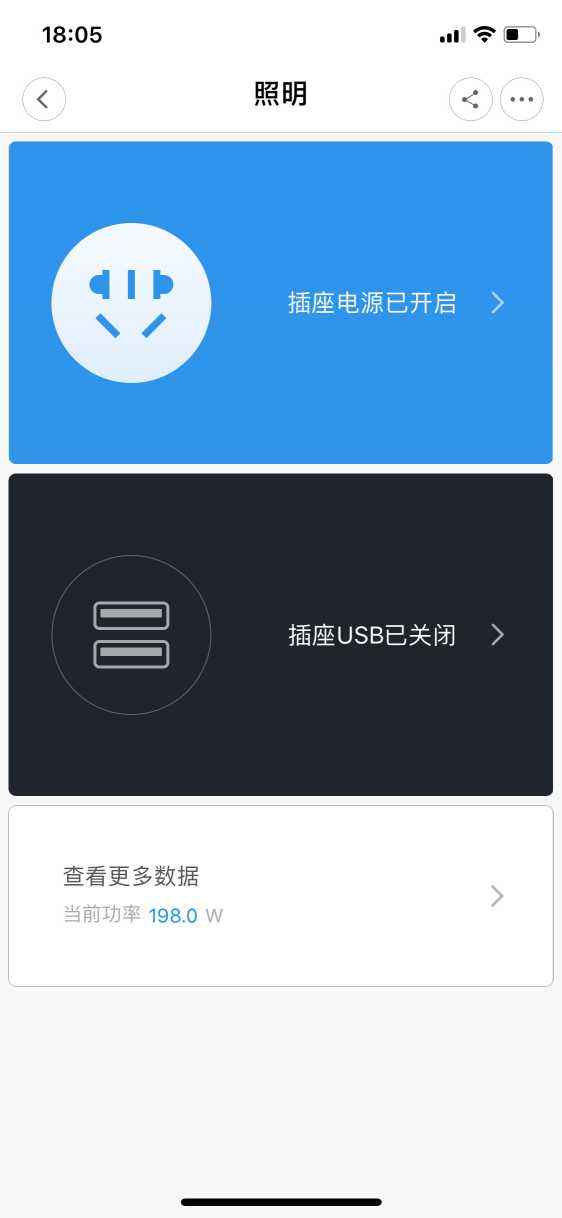

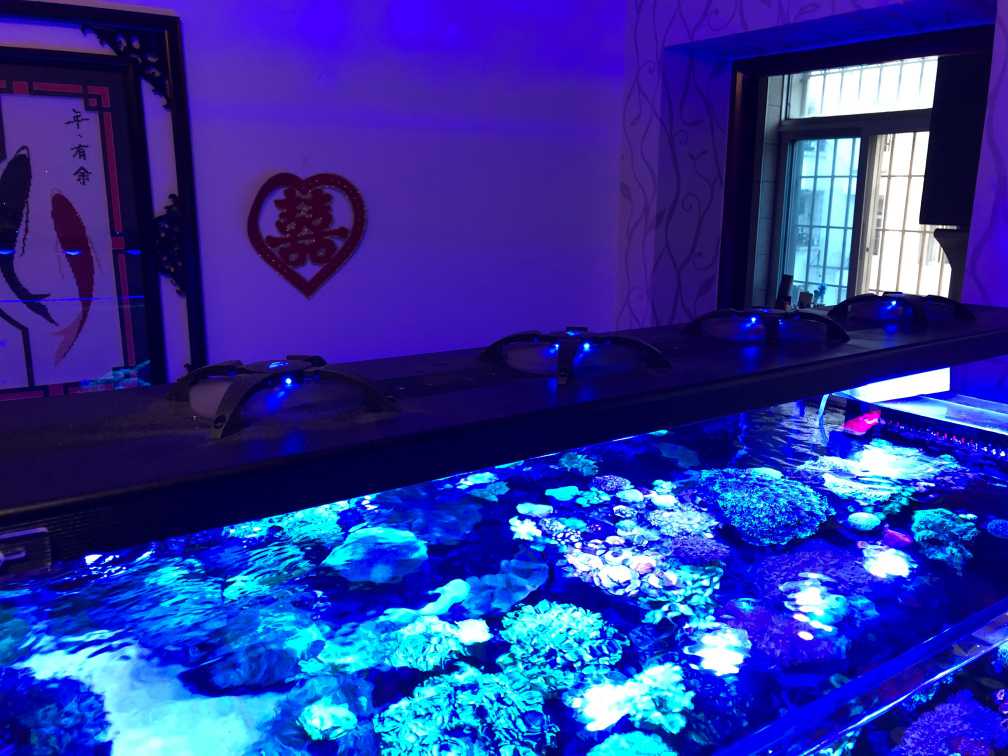

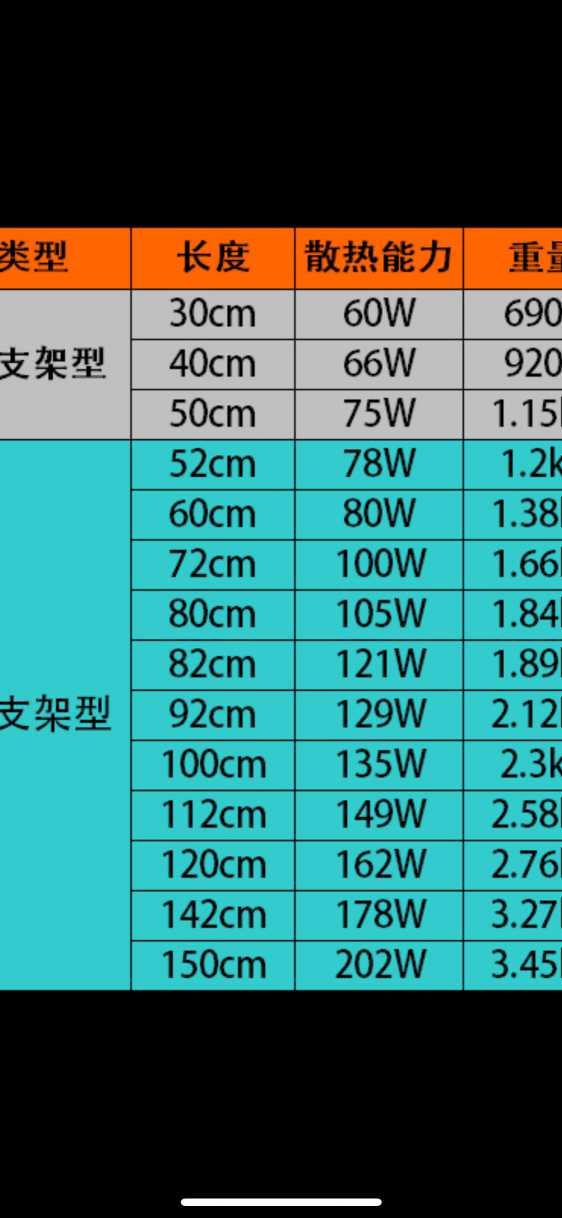

满缸LPS，灯功率我才开200W，6组模块一组不到40W，1.12米的外壳自然散热就可以达到150W，我加了4个风扇，理论室温25度的时候，发热功率500W可控制在40度左右，40度室温的时候外壳有效散热500W可以控制外壳温度在55内。注意这个功率是有效发热功率，我们LED合理驱动的话有70%功率转换为光，30%转换为热量，只少不多。以最不离谱最不现实的50%热量来计算，要想让这个外壳超温过60度也需要1000W的LED，那么各位看官看看我设计的灯具难道存在散热问题？

问题在基板的热量如何导到外壳进行散热这点才是一款灯具设计上的重中之重，至于这个重点，我主帖已经提供方案了，只要连接散热铝材可靠，硅脂质量优质，保证温度偏差不超过10度。

来自苹果APP客户端

向往蔚蓝 · 发表于 2019-4-18 09:36:50

wydxyer 发表于 2019-4-11 17:50
照样存在脱焊问题，相信你也遇到不少，再来绝大部分帮焊LED基板的淘宝店都用低温焊锡，这个应该不算秘密 ...

从来没有遇到过灯珠在使用过程中脱焊的情况。正常散热是不可能脱焊的。即使风扇坏了，散热片足够的情况下80℃顶天了。远远达不到脱焊。你的担心是多余的。能达到200度熔点的情况下灯珠早就烧了，脱焊是不存在的。

向往蔚蓝 · 发表于 2019-4-18 09:43:01

动手能力是真的强

向往蔚蓝 · 发表于 2019-4-18 09:45:29

wydxyer 发表于 2019-4-11 17:52
基板不是关键，基板焊接是关键，基板与散热部分接触是关键，如果能保证接触面越光滑越好，原则上，基板越 ...

金属也是有热阻的，灯珠太密集温度太集中，因为金属热阻的存在会形成温度梯度，灯珠下面那里温度会非常高，这种情况用热阻的铜基板把热量迅速分散开来，使整个基板上的温度梯度减小。你说的跟我说的不是一个事，

yngufeng · 发表于 2019-4-18 12:12:03

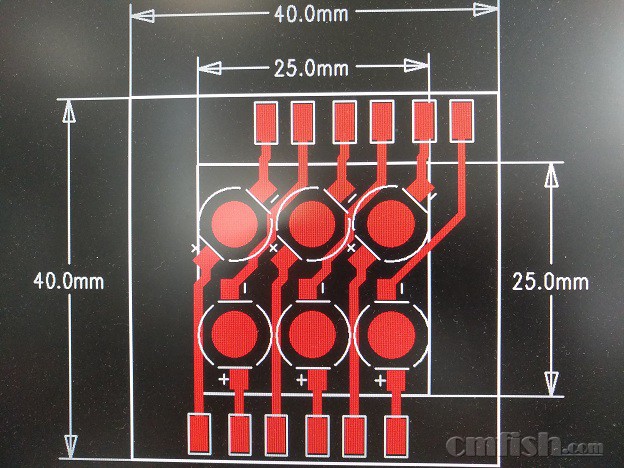

求教一下楼主大神，能不能分享下灯珠的购买链接，我最近也在鼓捣一个灯来种水草，方案大体跟楼主类似，只是灯珠不知道上哪买好，某宝比较好买且好焊的3W灯珠封装都大，要塞进25*25的小面积里好辛苦

show2612 · 发表于 2019-4-18 12:34:37

yngufeng 发表于 2019-04-18 12:12
求教一下楼主大神，能不能分享下灯珠的购买链接，我最近也在鼓捣一个灯来种水草，方案大体跟楼主类似，只是灯珠不知道上哪买好，某宝比较好买且好焊的3W灯珠封装都大，要塞进25*25的小面积里好辛苦

你这种灯珠不行，太大，得3535的灯珠科瑞，旭明光宏，淘宝奇异果家比较全

来自苹果APP客户端

yngufeng · 发表于 2019-4-18 12:53:49

本帖最后由 yngufeng 于 2019-4-18 12:56 编辑

show2612 发表于 2019-4-18 12:34
你这种灯珠不行，太大，得3535的灯珠科瑞，旭明光宏，淘宝奇异果家比较全

搜奇异果搜到的都是卖猕猴桃的，何解

呃....搜到了

wydxyer · 发表于 2019-4-18 13:33:08

向往蔚蓝发表于 2019-04-18 09:45
金属也是有热阻的，灯珠太密集温度太集中，因为金属热阻的存在会形成温度梯度，灯珠下面那里温度会非常高，这种情况用热阻的铜基板把热量迅速分散开来，使整个基板上的温度梯度减小。你说的跟我说的不是一个事，

脱焊很正常，焊锡层太厚就会遇到。我做手电行业接触最多的返修故障就是led脱焊，led焊接良好的情况下，基板温度控制在60度以内，核心温度就接近100度以上，这是很正常的，本身它也可以工作，主要焊锡层厚了，温度传导不良的情况下加上低温焊锡就有机会脱焊，所以焊接也是很重要的一个环节

来自苹果APP客户端

wydxyer · 发表于 2019-4-18 13:41:39

其实铝基板铜基板都是差别不大，因为焊盘有一定厚度形成热阻，加上很多焊接工艺存在焊锡层太厚的问题，本身基板出厂的时候就已经镀了一层高温焊锡层，而我们焊接又普遍使用低温焊锡，所以焊接层的热阻也是不容忽视的。至于热电分离的铜基板是比较好的设计，但是如果不懂热电基板的焊接，热传导焊盘又焊厚了，那一样影响导热效果，综合成本考虑，热电分离除非用在高端设备上，否则我一般不这样设计，用普通铝基板加上特殊工艺就能有超凡的效果！
至于使用寿命，我吹破天也没啥用，留给时间验证吧！

来自苹果APP客户端

wydxyer · 发表于 2019-4-18 13:44:08

yngufeng 发表于 2019-04-18 12:12
求教一下楼主大神，能不能分享下灯珠的购买链接，我最近也在鼓捣一个灯来种水草，方案大体跟楼主类似，只是灯珠不知道上哪买好，某宝比较好买且好焊的3W灯珠封装都大，要塞进25*25的小面积里好辛苦

我都是买没焊接的cree xp系列led，尺寸3535，正方形3.5mm*3.5mm ，淘宝上买

来自苹果APP客户端

yngufeng · 发表于 2019-4-18 15:41:26

大概看了下，3535封装的灯珠比同功率仿流明的灯珠贵差不多一倍，手焊3535还有你说的那些问题，我估计跟不上大神的节奏，我种水草只需要RGBW+UV，六路就足够，先用仿流明封装的试一版看看效果

何出此言 · 发表于 2019-5-3 21:32:49

大哥方便私个微信吗？请教一些问题

来自苹果APP客户端

向往蔚蓝 · 发表于 2019-5-21 20:06:18

wydxyer 发表于 2019-4-17 17:55
散热没问题，单模块才工作在40W-90W，只要把温度导到外壳就没问题，已经工作半年多了。现在我在研究led无间 ...

无间隙还不如直接做集成了。你这方案最近这两三年都有人尝试过，最后都销声匿迹了

wydxyer · 发表于 2019-5-22 21:54:34

本帖最后由 wydxyer 于 2019-5-22 21:56 编辑

向往蔚蓝发表于 2019-05-21 20:06
无间隙还不如直接做集成了。你这方案最近这两三年都有人尝试过，最后都销声匿迹了

很多方案都最终走到国产灯厂那里去了，不是销声匿迹，你看看国内还是有几家在仿神灯结构的，等我搞好了也是开个新品牌，难道跟灯神一样做DIY？
当然分享是一回事，我也愿意提供优质的低价DIY配件，但最终成品必然是要走高端点是不是？

来自苹果APP客户端

beijingyyx · 发表于 2019-5-23 10:49:13

这板子在哪做的

懒阳阳 · 发表于 2019-5-28 22:22:40

看高手过招真是过瘾

来自安卓APP客户端

五月2019 · 发表于 2019-6-22 10:18:44

你好！你的基板有卖的吗？

来自苹果APP客户端

梦想启航 · 发表于 2019-6-24 13:19:03

忍不住说两句：基板焊盘不一定喷锡，即便喷锡也并非200度。不要轻易否定成品灯具，即便只是一款合格的量产型商用产品，不是自己DIY所谓的“最。。最。。最..."或堆积物料能轻易超越的，楼主连最起码的光谱测试参数都没有，不要用啥使用半年了来验证，用数据来说话。画块PCB在一个产品设计中是最低端的技术活，言语中所谓的“第一。。。”啥的，山外有山，天外有天，任何包含嵌入式软件系统的产品都不要小看，DIY和正规产品之间不止隔了一个太平洋。。。。。。（只回复这一次）

礁岩极限 · 发表于 2019-6-24 14:22:12

本帖最后由礁岩极限于 2019-6-24 14:28 编辑

梦想启航发表于 2019-6-24 13:19
忍不住说两句：基板焊盘不一定喷锡，即便喷锡也并非200度。不要轻易否定成品灯具，即便只是一款合格的量产 ...

同意~~~ 我之前也做过CSP混光灯板没精力量产所以就自用一下，，但是还是有很多问题待解决。。。还好没量产不然活活拖死都会
我自己搞的就是用了1年没问题 1年零两个月坏了。。。。。

产品设计最大的风险就是自用环境单纯运气好怎么用都没坏一旦量产出来到客户手上刚开始半年没问题，结果又投了一大批进去再过两个月开始集中爆发问题

那就除了忍耐力强愿意承担巨额损失的，其他都基本上只剩下关门这一条路了。。。。。

别问我怎么知道的。。。。。{:2_94:}
