DIY混光完美超大功率珊瑚灯具

梦想启航 · 发表于 2019-6-24 15:00:32

礁岩极限发表于 2019-6-24 14:22
同意~~~ 我之前也做过CSP混光灯板没精力量产所以就自用一下，，但是还是有很多问题待解决。。。还好没 ...

老兄看来深有体会。。。

产品设计需要严谨的设计流程和研发能力来保证设计指标，批量生产需要严格的生产流程和生产工艺来保证批量产品的品质。一款合格的商用批量产品背后堆积的是大量的人力，财力和物力。没有任何流程保证的DIY，其意义除了是Do It Yourself外，隐含的另外一层含义是Use It Yourself

礁岩极限 · 发表于 2019-6-24 18:24:45

本帖最后由礁岩极限于 2019-6-24 18:29 编辑

梦想启航发表于 2019-6-24 15:00
老兄看来深有体会。。。

产品设计需要严谨的设计流程和研发能力来保证设计指标，批量生产需要严格 ...

DIY转商品成功的概率极低，大部分是因为有DIY能力的人本身现实生活中都收入不菲，月薪几万很正常，但是搞DIY的东西首先不赚钱要维持很长一段时间，甚至人家多给你塞几个订单出来，你又没有代工厂，为了交货还会影响自己本职工作，再搞几次售后，再多兴趣都搞没了。最后就无声无息的烂尾了，哪怕群里再多人叫他大神，他也不干了。
所以这么多年以来，论坛牛逼的人不少，但是真的能转商品的凤毛麟角，就是这个原因，但是好在鱼油人才济济，总是有后浪拍过来，这也是好事，但是我偶尔还是泼泼冷水，想清楚了最后不搞，好过最后搞一半烂尾，但是分享思路是低成本有益处的某些DIYER就意识到这个问题了，所以只分享思路，或者自己DIY自娱自乐，你叫他搞成品量产？他才不干，这才是我眼中的聪明DIYER。本题题主是大神毋庸置疑，能D出好东西毋庸置疑，但是商品化量产，没有一大笔投资和正规化团队运作，是很难成功的。

玥玥珊瑚礁 · 发表于 2019-6-24 19:05:55

商品化量产的思路和DIY者的思路是完全不一样的，商品化就要追求利润，在利润空间不大的时候就只能通过降低成本来提高利润，所以经常会遇到一款产品第一代的时候用料还可以，但是随着口碑建立后期必然偷工减料降低成本提高利润。
DIY的人的思路不一样。就是我又不量产，当然要用最好的配件最好的材料，然后也没考虑成本或后期售后不计入成本考虑，结果报价后利润不高，量一多就失去兴趣，一旦在遇到产品问题，基本就烂尾。

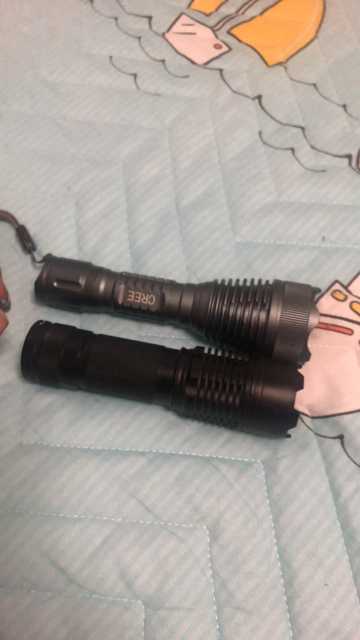

题主我认识，我手电筒都是找他买的，手电论坛的电子狂人。正如我上面说的，DIY的产品好，但是成本高利润不够，有能力者不差这点钱所以人家可以任性不做。
七八前他开发的手电筒我现在还在用，很多市面上的手电驱动电路最早版本都是他开发的，当时可以找他定制手电挡位程序，淘宝上没几家可以做到这么牛的。但是现在他不做手电了，原因就如上面说的。

来自苹果APP客户端

玥玥珊瑚礁 · 发表于 2019-6-24 23:14:21

梦想启航发表于 2019-06-24 13:19
忍不住说两句：基板焊盘不一定喷锡，即便喷锡也并非200度。不要轻易否定成品灯具，即便只是一款合格的量产型商用产品，不是自己DIY所谓的“最。。最。。最..."或堆积物料能轻易超越的，楼主连最起码的光谱测试参数都没有，不要用啥使用半年了来验证，用数据来说话。画块PCB在一个产品设计中是最低端的技术活，言语中所谓的“第一。。。”啥的，山外有山，天外有天，任何包含嵌入式软件系统的产品都不要小看，DIY和正规产品之间不止隔了一个太平洋。。。。。。（只回复这一次）

楼主说的是有道理的，因为他有十几年led手电筒的开发生产经验，那个焊锡层铝基板等等都是行业规则，量产都是跟他说的一样，大功率手电很容易led脱离基板，我单位买的手电国产进口都有，用来用去还是之前找他买的手电最耐用，7-8年了也没出过什么问题，很多国产手电功率大的时候LED核心非常容易脱落就是跟焊接工艺有关。

来自苹果APP客户端

guosaijun001 · 发表于 2019-7-17 08:55:32

show2612 发表于 2019-4-11 13:39
呵呵，就知道你会这么说！250w不小了！去看看成片50w是什么散热。关键在于这么集中的灯珠这么集中的热量 ...

这个图片是淘宝随便找了一张关于灯珠性能的
以R5为例 700ma是300流明 1500ma是410流明电流和亮度增加是费线性的
既然亮度一般用不到那么亮
你完全没有必要做1200毫安的驱动可以做1000ma完全可以适当降低最高电流
灯珠是pwm 开关控制的
这样可以提高光转换率降低核心温度延长灯珠的使用寿命！

T8078 · 发表于 2019-7-18 09:18:54

66666666666666666666666666666666666666666666666666666

gmssgmp · 发表于 2019-7-31 07:28:37

某个大神藏着掖着不会指我吧？我用这个风扇挺多的。别人问我，都告诉人家的。

wydxyer · 发表于 2019-7-31 10:45:05

guosaijun001 发表于 2019-07-17 08:55
这个图片是淘宝随便找了一张关于灯珠性能的
以R5为例 700ma是300流明 1500ma是410流明电流和亮度增加是费线性的
既然亮度一般用不到那么亮
你完全没有必要做1200毫安的驱动可以做1000ma完全可以适当降低最高电流
灯珠是pwm 开关控制的
这样可以提高光转换率降低核心温度延长灯珠的使用寿命！

1200ma是上限，实际应用中是根据PWM控制亮度的，实际上你可以理解这样设计的目的跟cpu一样允许你在软件上超频，不过用这么久我单通道最大亮度还没调超过45%，红绿和白色基本都在5%，紫色最大15%。因为有6组模块，亮度太高，软体受不了。

来自苹果APP客户端

guosaijun001 · 发表于 2019-7-31 18:52:16

wydxyer 发表于 2019-7-31 10:45
1200ma是上限，实际应用中是根据PWM控制亮度的，实际上你可以理解这样设计的目的跟cpu一样允许你在软件上 ...

恒流控制器的电流是固定的。 pwm控制的是他的开关，如果你设置的是50%亮度开的时候就是1200ma 关的时候是0ma 而并不是你认为的灯珠一直在以600ma在工作这个是2个概念

wydxyer · 发表于 2019-7-31 19:10:42

guosaijun001 发表于 2019-07-31 18:52
恒流控制器的电流是固定的。 pwm控制的是他的开关，如果你设置的是50%亮度开的时候就是1200ma 关的时候是0ma 而并不是你认为的灯珠一直在以600ma在工作这个是2个概念

呵呵，那你的意思是调到50%还是1200ma咯，那还调光干什么，PWM调光芯片现在都非常成熟了。斩波算的是平均电流，降压式PWM恒流芯片的工作原理也是斩波，取取样电阻上的峰值电流作为斩波的占空比进行闭环控制。如果按你的意思，横流芯片在开启的时候是否可以理解为电源经过取样电阻直接加在led两端？那电流应该怎么算？这样提示你可能你就会明白了吧。
led电流上升是有斜率的，不是你电压一加立马90上去，这个斜率的上升过程电流逐步上升，当达到你要的电流的时候你开关刚好关断，所以电流是你芯片闭环控制的结果，反之提供给PWM的端口是一样道理，我给50%咱空比，平均电流就是600ma，当然如果你一定要说峰值那就算了。

来自苹果APP客户端

wydxyer · 发表于 2019-7-31 19:22:04

guosaijun001 发表于 2019-07-31 18:52
恒流控制器的电流是固定的。 pwm控制的是他的开关，如果你设置的是50%亮度开的时候就是1200ma 关的时候是0ma 而并不是你认为的灯珠一直在以600ma在工作这个是2个概念

led斩波调光都是算平均电流的哦，你可以试试5V电源直接接个nmos管，在接个led vf在3.3V那种，按5V去接理论上开关打开电流就应该把led烧掉，实际上你给占空比10%左右试验一下，用视波仪接个0.01欧取样电阻看看峰值电流是否跟你想象的一样。

来自苹果APP客户端

ID都被注册了 · 发表于 2019-9-12 11:36:20

平均电流和实际工作电流是两回事。
恒流LED驱动的调光本身也就分为两种，一种是线性调光，一个是PWM调光，两种虽然都是输入PWM信号，但是线性调光，调的是电流，随着PWM占空比的增加，电流逐步达到设定最大值，至于PWM调光，还真不是调的电流，是通过PWM的占空比确定灯的闪烁和关闭，利用人眼的视觉停留效应取得调光的效果，所以PWM调光，还真是一直都是设定电流，并非调电流。两种调光方式也很好分辨，线性调光，驱动不会有电感，实际工作方式类似于斩波，PWM调光因为需要LED不停的闪烁，所以需要原件来进行电能的充能和释放，所以有电感原件。

king_man · 发表于 2019-9-12 20:00:19

楼主你这led驱动网上有卖的吗？

来自安卓APP客户端

黑糊糊 · 发表于 2019-10-7 10:16:10

wydxyer 发表于 2019-04-11 15:50
既然有人说到散热问题，那就讨论讨论散热，首先看看这款投照灯，100W不带风扇密封型的散热面积287mm*287mm高度75，但是实际散热厚度大概在20mm，100W无需风冷，可以使用在非常恶劣的环境下，功率密度高，家里随便装一台用3-5年坏不了。
如果合理使用风冷，这个面积可以做到800W以上，所以我用的1120mm长220mm宽，高度每一组矩阵加上厚度25mm高度长度100mm的散热铝条，散热500W以内绝对不是事。

这射灯有100w我吃了它

来自安卓APP客户端

大统一模型 · 发表于 2020-1-29 13:30:23

做成两排的就可以避免阴阳脸了吧

来自安卓APP客户端

小缸终结者 · 发表于 2020-3-3 22:40:44

我也同意楼主使用一体透镜比单个透镜效果好，但是我发现一体透镜的每家店的质量有区别，做工一般的会有波纹，做工好的就很均匀（手电筒的就很均匀），想问下楼主你用的透镜效果怎么样

wydxyer · 发表于 2020-7-10 13:46:46

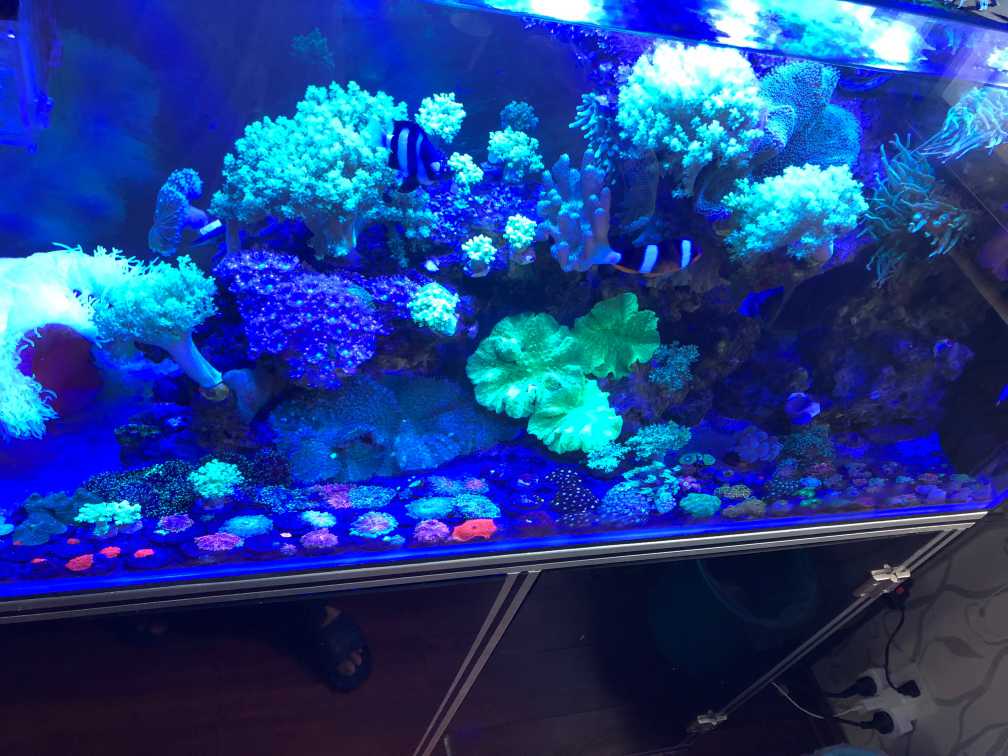

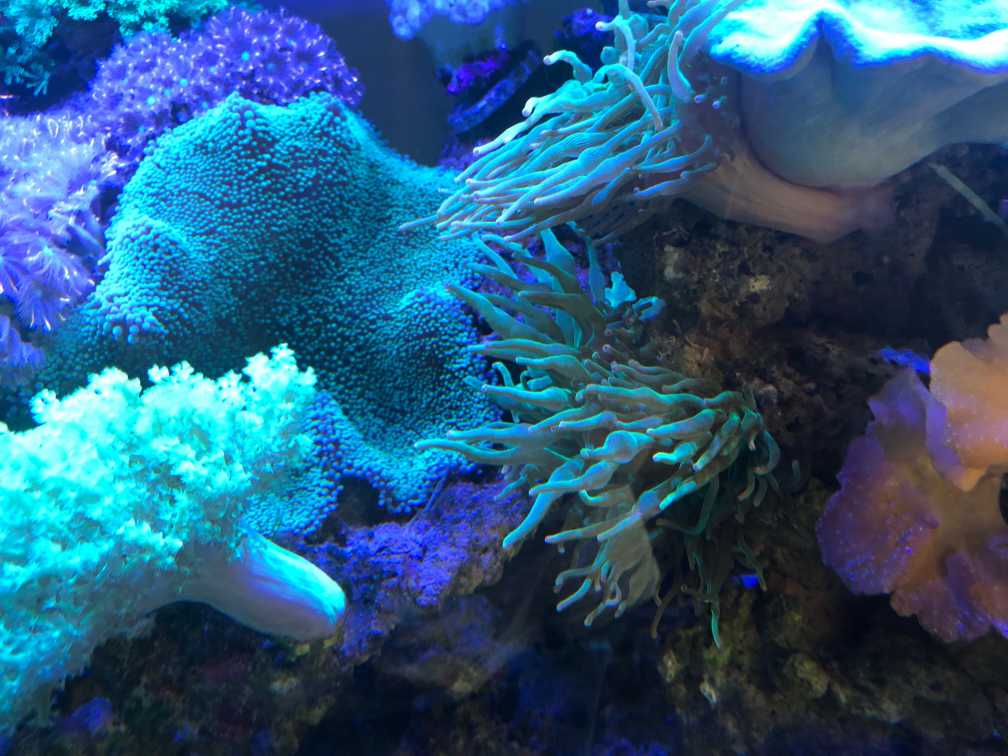

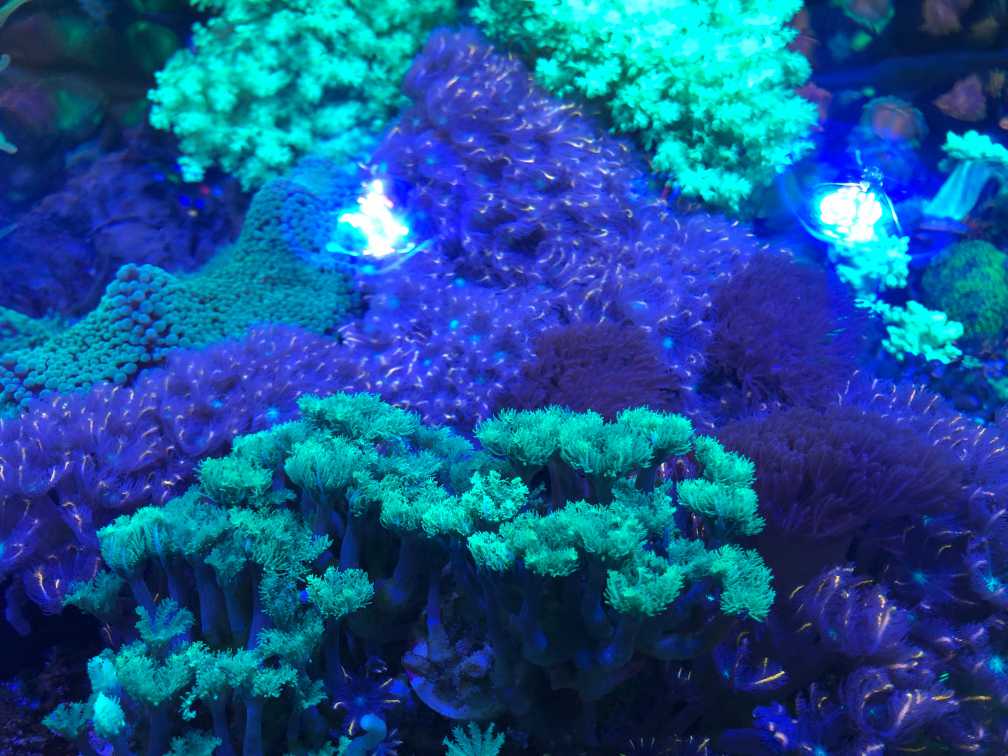

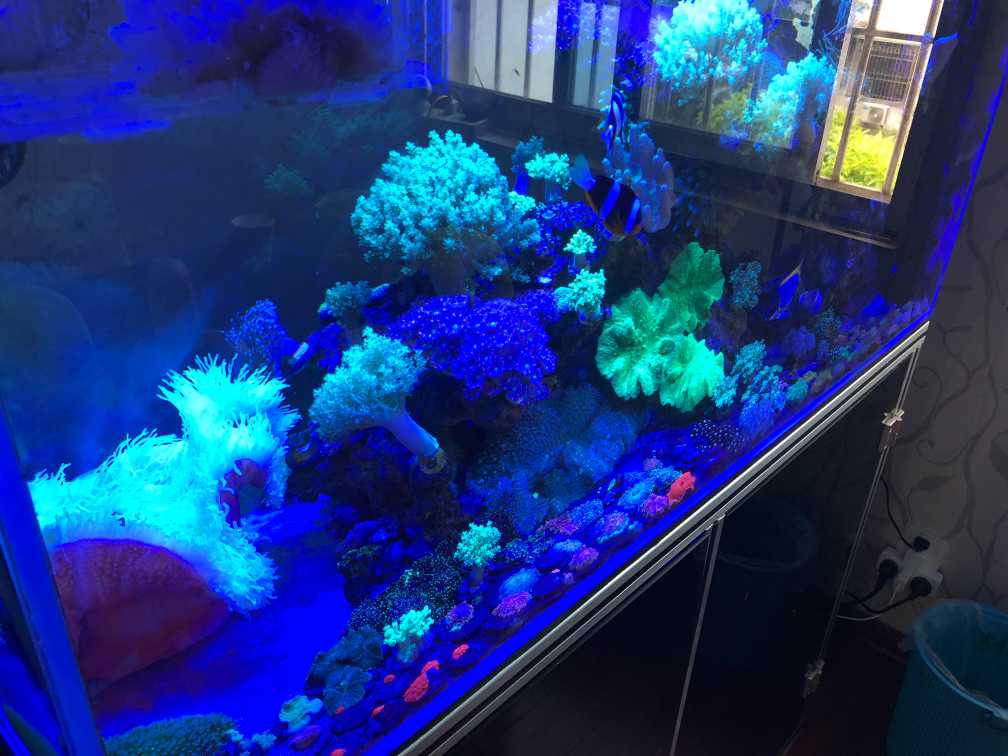

灯快满2年了，发贴纪念一下，没任何毛病！软体繁殖得一缸满满

来自苹果APP客户端

wydxyer · 发表于 2020-7-10 13:52:30

小缸终结者发表于 2020-03-03 22:40
我也同意楼主使用一体透镜比单个透镜效果好，但是我发现一体透镜的每家店的质量有区别，做工一般的会有波纹，做工好的就很均匀（手电筒的就很均匀），想问下楼主你用的透镜效果怎么样

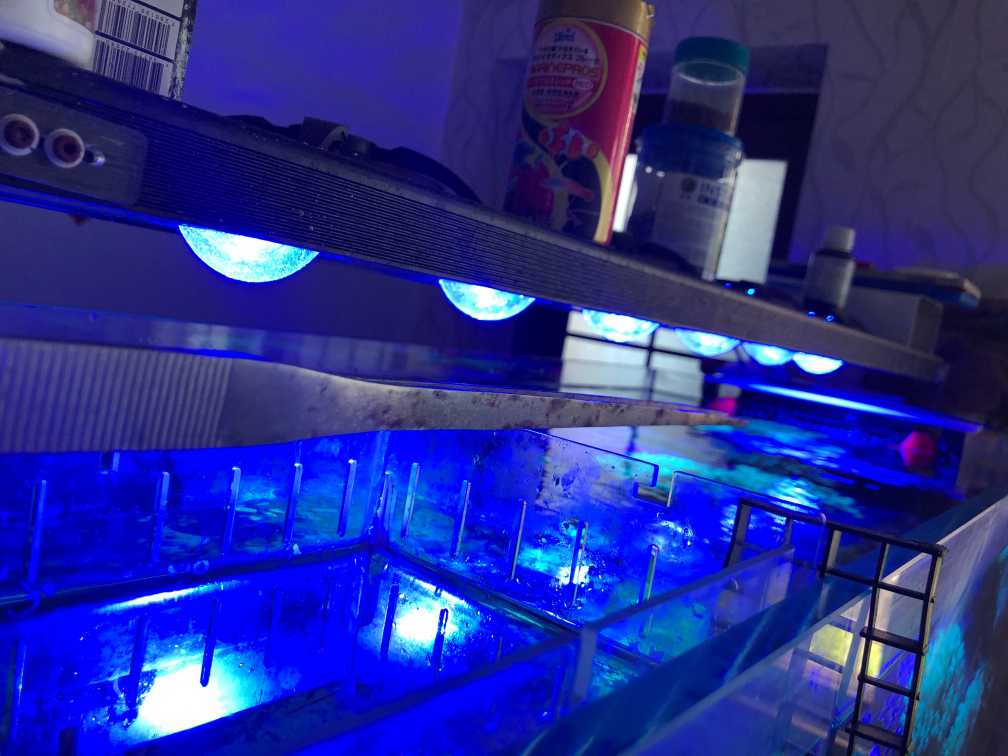

我的透镜可以说就不叫透镜，120度的透镜相当于就是一块带弧形的玻璃，混光均匀不是透镜功劳而是LED间距小的功劳。LED间距每减肥0.1mm对发热和线路设计就是很大的挑战，有人认为我的灯寿命会不行，现在快2年了（发贴的时候已经用了快半年），期间没有维护过，风扇积灰也是半年才扫一下，功率一直开一半以上，接近250W

来自苹果APP客户端

wydxyer · 发表于 2020-7-10 14:28:22

大统一模型发表于 2020-01-29 13:30
做成两排的就可以避免阴阳脸了吧

没有阴阳脸的概念，因为混光均匀出来就只有一种光色，只有照的到和照不到的区别而已

来自苹果APP客户端

wydxyer · 发表于 2020-7-10 14:32:10

本帖最后由 wydxyer 于 2020-7-10 15:21 编辑

黑糊糊发表于 2019-10-07 10:16
这射灯有100w我吃了它

别跟我说功率啥的问题，有LED手电开始我就在玩手电，手电论坛电子狂人店铺就是我开的，我老婆生小孩后没时间帮我打理店铺，再加上工作实在忙才把店铺给关了，08年我就2皇冠卖家，论坛上肯定也有玩手电的认识我。
这个射灯还是有100W的，里面驱动电路用了2个40V1.5A的驱动，接上功率计计算接近115W，用料很扎实，就是发热很恐怖！
我买了1个将LED改成蓝色，去掉一路驱动做出50W送给玥玥shanhu礁做货缸灯

来自苹果APP客户端

wydxyer · 发表于 2020-7-10 14:33:39

king_man 发表于 2019-09-12 20:00
楼主你这led驱动网上有卖的吗？

自己做的，有缘人会卖，哈

来自苹果APP客户端
