开发个自动KH控制系统，不知道多少人感兴趣？

wydxyer · 发表于 2019-6-18 11:55:26

wydxyer 发表于 2019-06-18 11:55

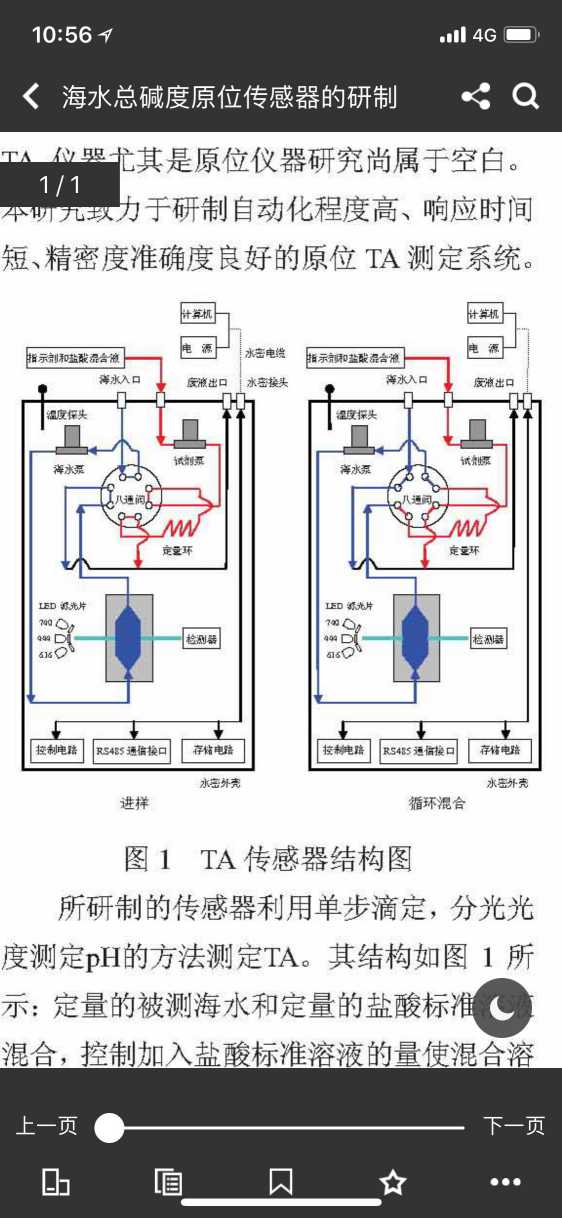

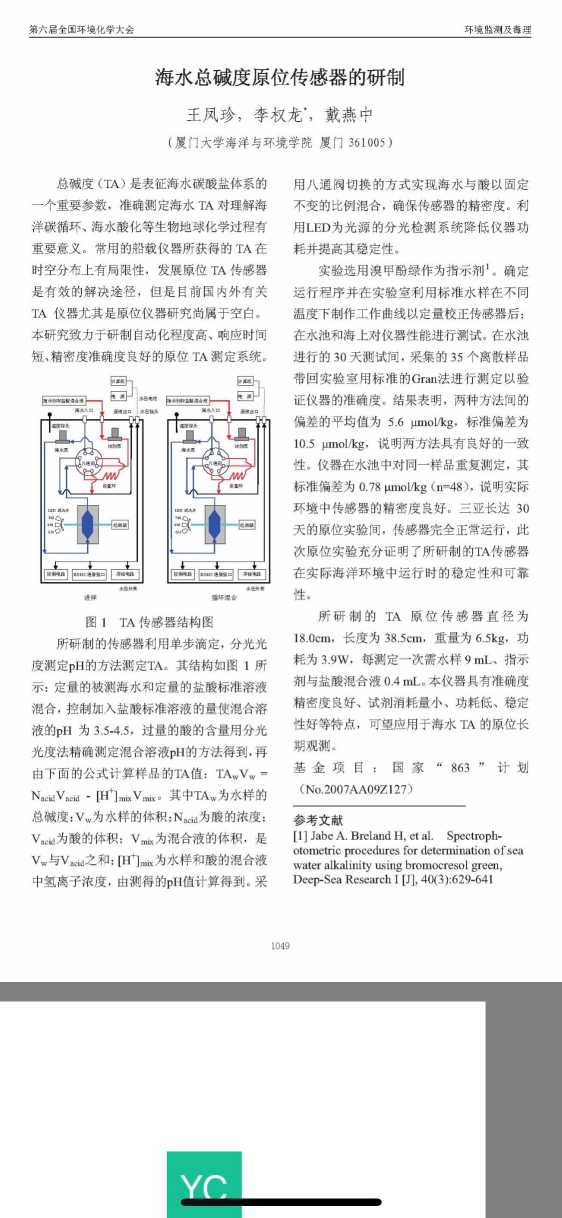

发点干货吧，这篇论文有兴趣的朋友可以去找来读读，里面有非常详细的计算方法，这个设备已经在应用，当然不是我做的。民用的话就单纯那个八通阀价格就快接近万元，当然我目前在做的东西跟这个结构是完全不一样的，包括检测液。但是原理是相通的，都是恶劣环境下免维护设备。我的理念是要更大众化，低成本。
   做什么东西都是非常累的，大量参考资料有些还是很难找到，大方案分解小部件，一样样实验测试，不行再来，找原因，比价格，重换方案在重复直到满意，任何理想构思其实都是经不起实验推敲，真正动手做做才会发现难处。

来自苹果APP客户端

wydxyer · 发表于 2019-6-18 12:11:42

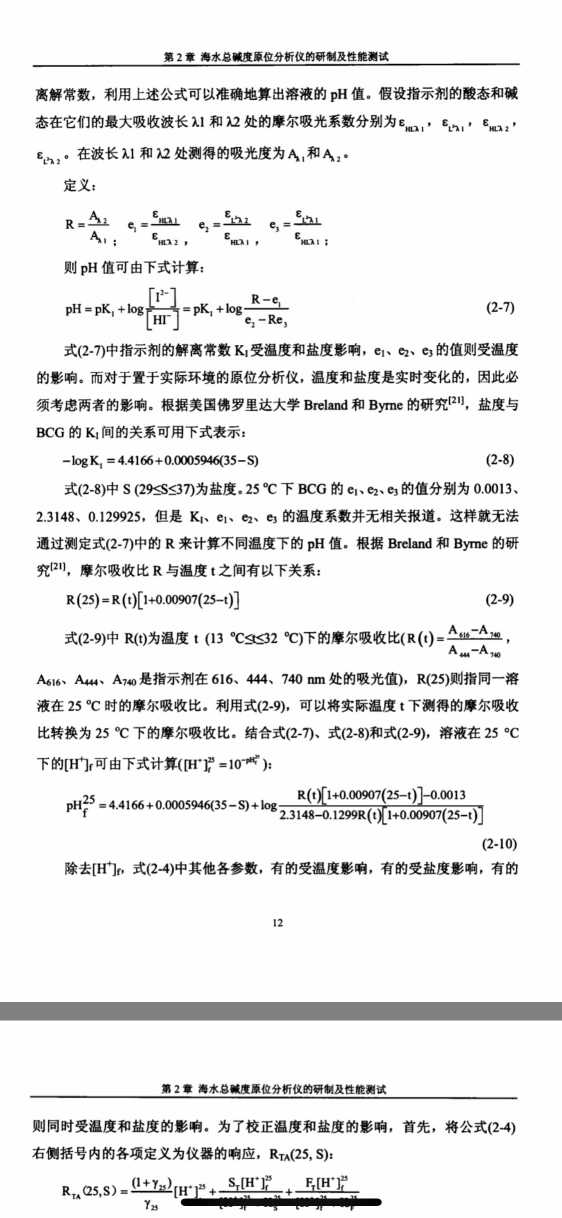

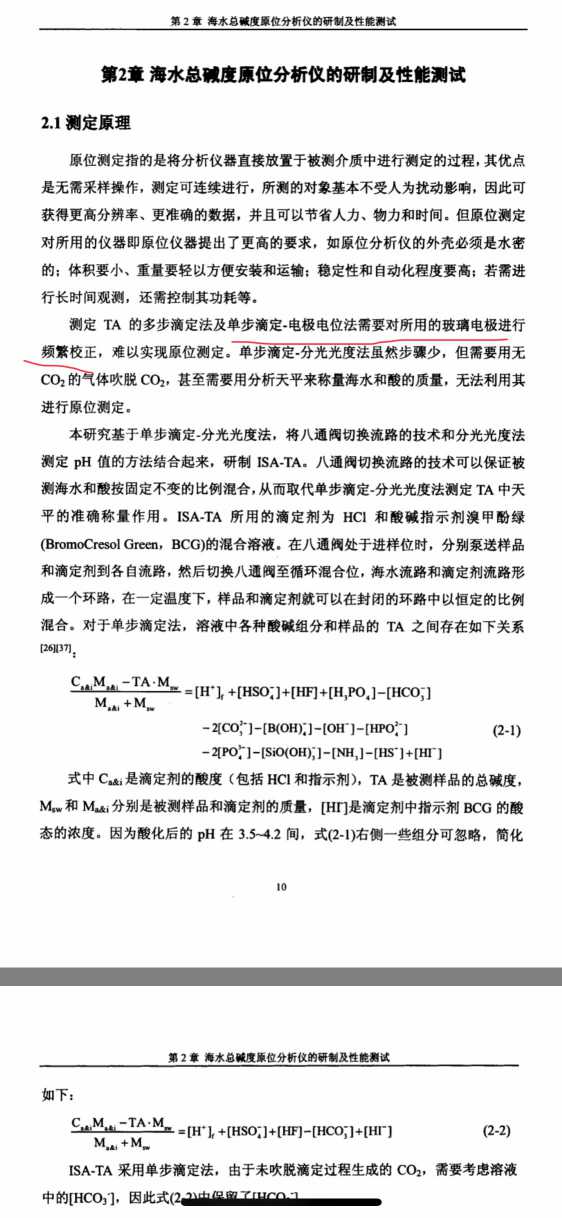

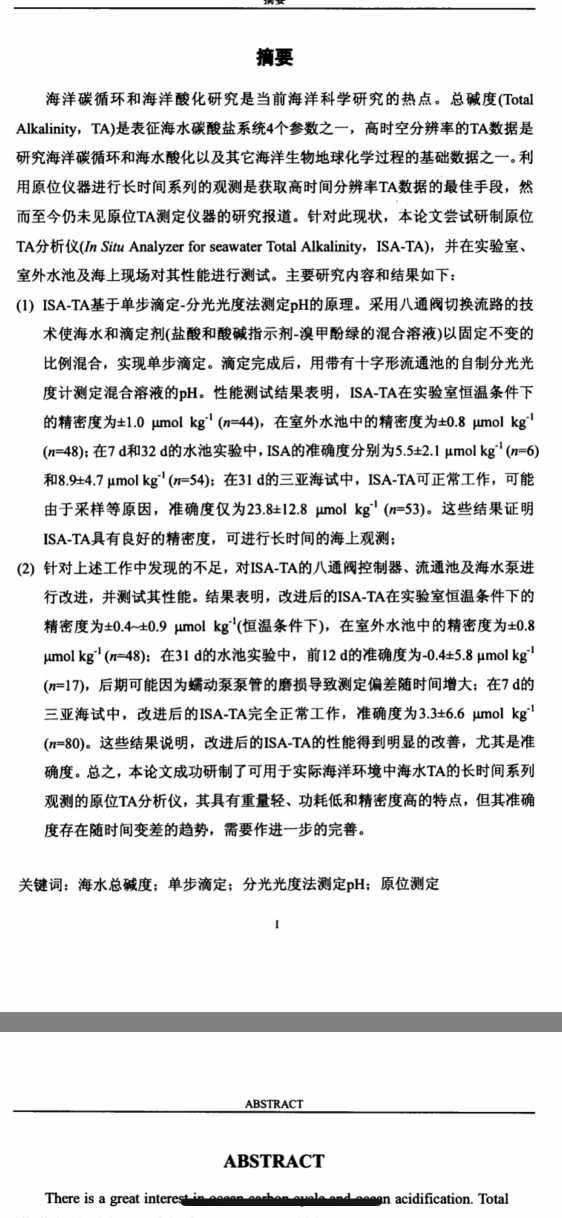

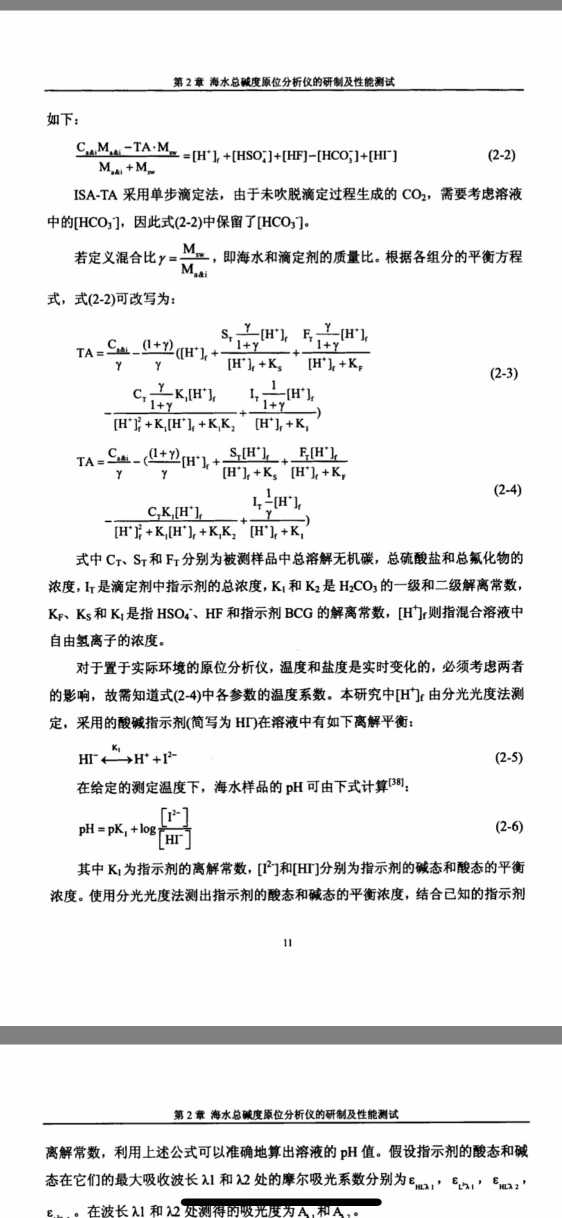

这四张纸就够研究1个月，给真正有兴趣的人吧！

来自苹果APP客户端

lgxygcg · 发表于 2019-6-18 12:22:45

现在进度咋样了？我是搞电子自动化的，有需要配合吱声啊！

wydxyer · 发表于 2019-6-18 12:51:31

lgxygcg 发表于 2019-06-18 12:22
现在进度咋样了？我是搞电子自动化的，有需要配合吱声啊！

感谢兄弟，哈。已经在设计反应器了，很快就可以有样机可以吹牛了！

来自苹果APP客户端

礁岩极限 · 发表于 2019-6-18 21:49:08

反正我是觉得这玩意做出来，卖行业客户轻松卖几万，舍得拿来几千卖群众？？？

lgxygcg · 发表于 2019-6-19 10:04:31

wydxyer 发表于 2019-6-18 12:51
感谢兄弟，哈。已经在设计反应器了，很快就可以有样机可以吹牛了！

静候佳音了。

shiwa · 发表于 2019-6-20 13:54:08

wydxyer 发表于 2019-6-18 11:55

厦大这套设备的成本超级高。。。。。。。6位数打底。。。

礁岩极限 · 发表于 2019-6-20 14:14:44

本帖最后由礁岩极限于 2019-6-20 15:23 编辑

shiwa 发表于 2019-6-20 13:54
厦大这套设备的成本超级高。。。。。。。6位数打底。。。

所以我就觉得很扯了 4位数的预算做6位数的效果，还要忍住不卖5位数只能卖小4位数不过我也在做一样的事。。。。。

graceboss · 发表于 2019-6-21 09:18:38

支持，赶快造福鱼友

shiwa · 发表于 2019-6-21 09:45:12

礁岩极限发表于 2019-6-20 14:14
所以我就觉得很扯了 4位数的预算做6位数的效果，还要忍住不卖5位数只能卖小4位数不过我也在做一样的事 ...

厦大这套设备，我有除电控部分全部图纸。。也见过实物，不是鱼友能玩的东西。。

礁岩极限 · 发表于 2019-6-21 10:42:21

本帖最后由礁岩极限于 2019-6-21 10:44 编辑

shiwa 发表于 2019-6-21 09:45
厦大这套设备，我有除电控部分全部图纸。。也见过实物，不是鱼友能玩的东西。。

燕山大学也有类似的设备不过没有用到八通阀还是国家什么重点项目
这种研究就和核武器一样国外10个亿能做出来我们100个亿能做出来也可以
成本无所谓关键是能做出来
这就是为什么科研成果转换率低就是这样一开始就考虑到实现根本没考虑到卖
等真的去考虑商品化的时候，里面的关键器件就卡喉咙了
不过怎么说呢，大学里面都是有拨款的。。。衣食无忧
能实现功能就能验收，费用也都可以报销。
不像我们。。还在辛苦的搏命啊

玥玥珊瑚礁 · 发表于 2019-6-25 07:11:31

进度如何啦？预定两台

来自苹果APP客户端

wydxyer · 发表于 2019-6-28 09:55:57

玥玥珊瑚礁发表于 2019-06-25 07:11
进度如何啦？预定两台

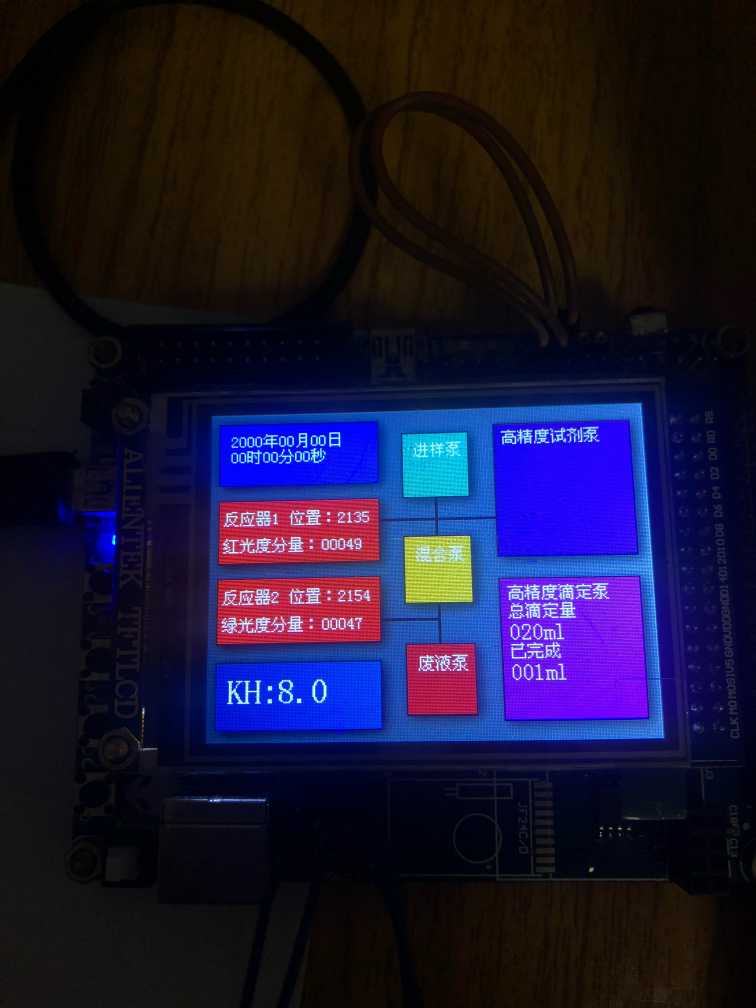

程序完成30%，比我预计的三个月还要长一些，可能要在多等待一段时间，反正不会烂尾。上一张界面图吧，可以看到我设计的大概架构。

来自苹果APP客户端

wydxyer · 发表于 2019-6-28 10:18:32

本帖最后由 wydxyer 于 2019-6-28 10:37 编辑

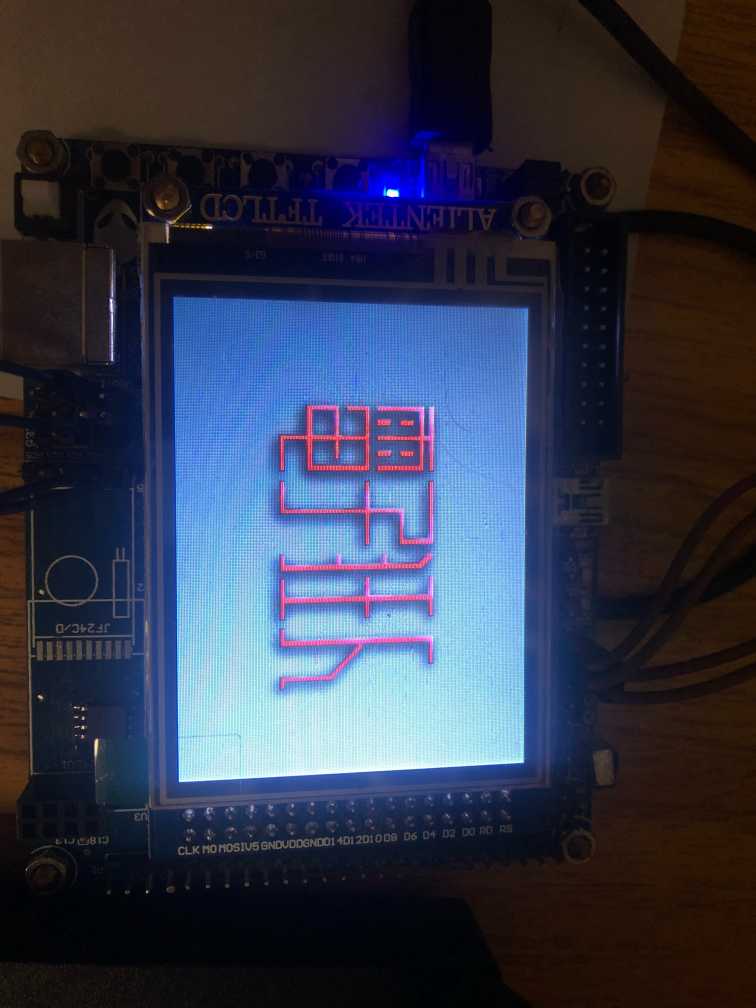

再上一张logo表面身份，哈哈哈！
设备架构STM32系列CPU，触摸屏人机界面，两个反应器结构暂时保密，进样泵，混合泵，废液泵都是普通蠕动泵，进样精度是由反应器里面的传感器控制，原则是甚至测试剂泵都可以直接用最普通的泵来实现高精度，但是这里我仍然采用了步进电机的高精度蠕动泵，一来可提高测试剂进样精度，二可产生闭环互控，互相校准，免去客户维护。一次测试只需要1-1.5ml测试剂，取样也只需要4-6ml水样，废液少加长维护倒废液的次数。另外控制KH的蠕动泵也是高精度步进电机。

蠕动泵我个人想法是设计成全天蠕动，这种滴定模式市面上好像还没人这样做吧？
因为步进电机的精度高，根据滴定需要量细分到1分钟的转动脉冲量，蠕动泵以肉眼几乎无法观察到的微量转动，24小时不停的步进，可以达到添加KH提升剂细分到一分钟所需要添加的量，而根据KH检测结果在对添加量进行修改，可以实现很平滑的KH提升曲线。
市面上普通滴定泵都是设定一段时间滴定多少量，然后就停掉等待下一个设定时间，这样添加的溶液还是有短时间冲击的可能，除非细分非常多定时点。

来自苹果APP客户端
