DIY 仿日出日落LED灯 SPS专用

darry · 发表于 2016-9-29 08:57:23

本帖最后由 darry 于 2016-9-29 09:06 编辑

在DIY板块见到枫枫的DIY帖子，出来的效果非常好，而且性价比很高。可以说是秒杀了众多的国内外品牌。灯是模仿XR30的，灯珠用的是进口的，电源也是，软件虽然没国外的做得那么好，但是也能满足需求，最大的区别在于透镜，我用的是120度的，混色效果很好。成本得看自己要怎么做了，灯主体的基本价格都是一致，区别你用的电源、散热和外壳，零件买回来基本很简单就能组装起来，没什么难度。我们DIY灯的群号：252840356,有兴趣可以一起玩

darry · 发表于 2016-9-29 08:57:34

本帖最后由 darry 于 2016-9-29 11:57 编辑

分享材料连接

1、灯和铝基板，可以与卖家联系把灯珠焊好，我用的是7*7的小板，也可以找群主买最新的电热分离的铝基板。
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.HS3TZW&id=537259013323&_u=t15gbbn1226

2、电源，有很多牌子选择，买36V ，200W就足够用了，我用的是台湾的明纬
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.HS3TZW&id=527760131460&_u=t15gbbn3289

3、控制LED灯日出日落模块，还需要买T2和T3恒流模块，因为有3W和5W的灯珠。
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.HS3TZW&id=41708898785&_u=t15gbbn5478

4、扇形散热铝片板，尺寸没具体要求，足够的散热就可以，我用了两把12CM的电脑风扇
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.sItFlu&id=45555850980&_u=t15gbbncca4

外壳的亚克力设计就需要自己动动脑子了，如果不行就直接进群找群主买整体的。灯的吊架我做了个亚克力的，虽然加固了，但是都不安全，时间长了怕出问题，建议还是铝合金或者不锈钢的吧。

darry · 发表于 2016-9-29 08:58:23

本帖最后由 darry 于 2016-9-29 12:06 编辑

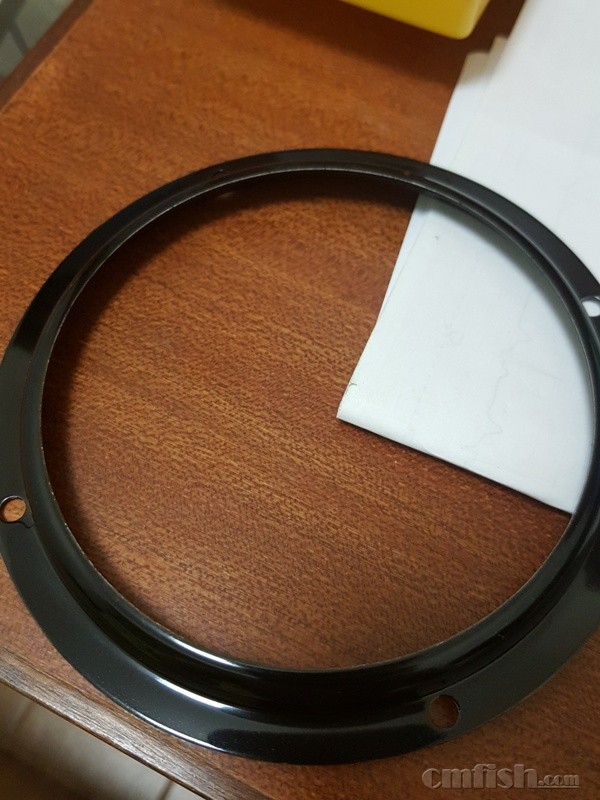

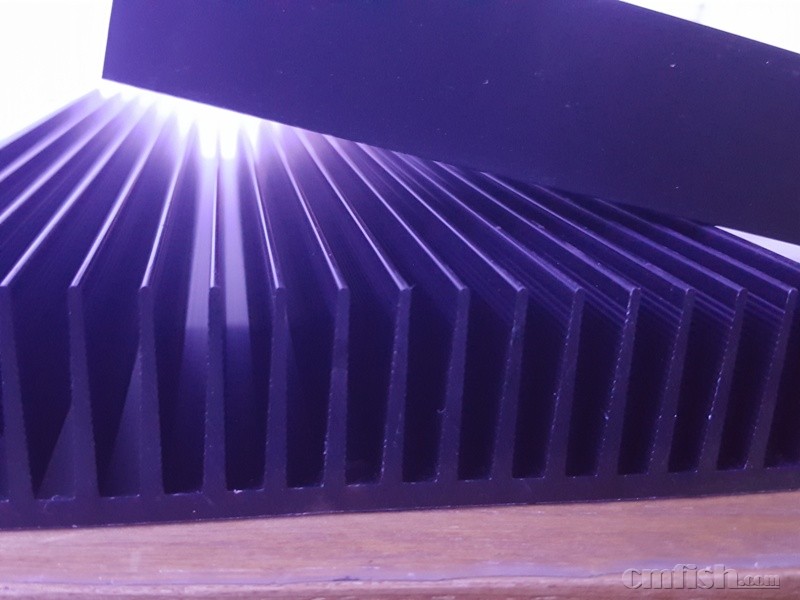

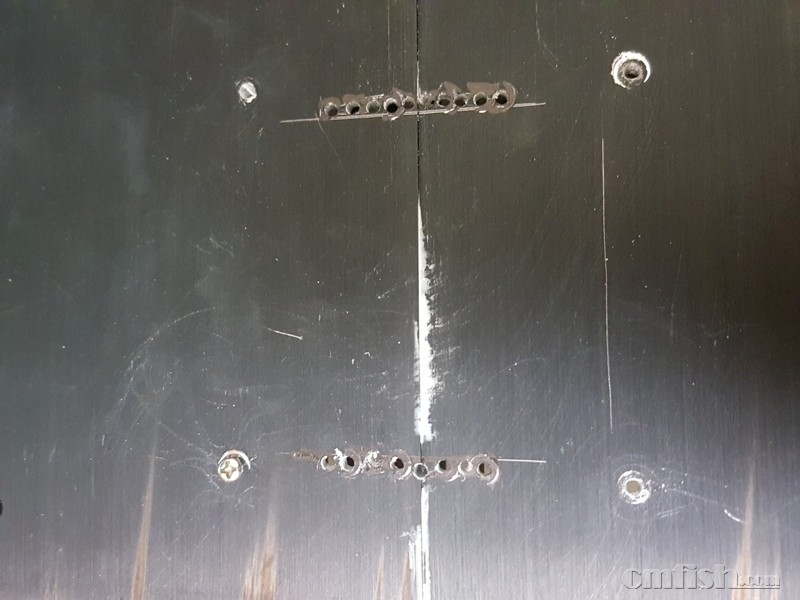

买回来的零件，接上就能用！LED的透镜不锈钢框的，怕后期生锈，跟主体也不配搭，自己喷了黑色防锈漆。散热铝买的时候就氧化好的，两块拼起来的，用散热胶粘起来很牢固。然后散热铝打螺丝孔和电线孔，所有的电线都走背面。

darry · 发表于 2016-9-29 09:07:36

本帖最后由 darry 于 2016-9-29 12:52 编辑

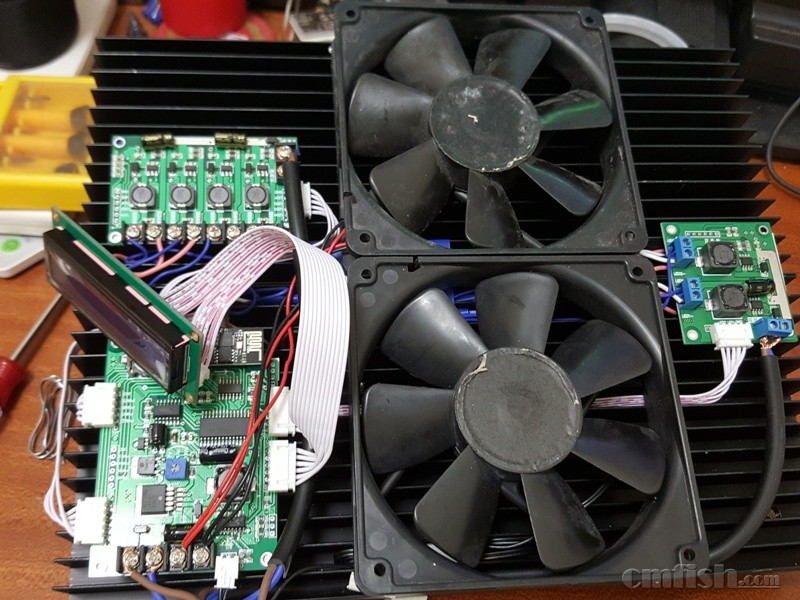

把模块统一放在散热铝上，注意的是模块底下需加一块散热胶片。现在就等外壳的亚克力回来就OK了！~

squallwsx · 发表于 2016-9-29 10:04:26

顶～～～～希望没有拆楼

舌惊饼 · 发表于 2016-9-29 10:30:30

没图

envionshao · 发表于 2016-9-29 18:32:14

膜拜，这一套做下来要多少钱？

darry · 发表于 2016-9-29 21:10:37

envionshao 发表于 2016-9-29 18:32
膜拜，这一套做下来要多少钱？

大概1000元左右

envionshao · 发表于 2016-9-29 21:27:20

darry 发表于 2016-9-29 21:10
大概1000元左右

那还是比30的便宜很多

哈哈哈 · 发表于 2016-9-30 06:30:23

顶一下

jvc001 · 发表于 2016-10-30 23:44:54

darry 发表于 2016-9-29 09:07
把模块统一放在散热铝上，注意的是模块底下需加一块散热胶片。现在就等外壳的亚克力回来就OK了！~

你好，请教一下，你的铝基板是什么规格的？另外模块用什么固定在散热板上的？谢谢

darry · 发表于 2016-10-30 23:55:04

jvc001 发表于 2016-10-30 23:44
你好，请教一下，你的铝基板是什么规格的？另外模块用什么固定在散热板上的？谢谢

铝基板是整块买的，7*7，模块用双面导热胶布贴在散热板上

jvc001 · 发表于 2016-10-30 23:57:08

darry 发表于 2016-10-30 23:55
铝基板是整块买的，7*7，模块用双面导热胶布贴在散热板上

另外亚克力与散热板之间需要垫高吗？能否推荐亚克力店名？

darry · 发表于 2016-10-31 00:05:05

不用垫高，因为灯罩的那个不锈钢圈会高出来，亚克力接触不了散热板，没推荐，我也在淘宝随便找的
