LED补光灯揭秘让你轻轻松松DIY 补光灯（已更新接线图，亚克力支架图纸）

pls · 发表于 2017-8-9 15:54:21

本帖最后由 qdpls 于 2017-8-10 10:49 编辑

浏览现在的cmf 到处充斥着商业的气息比如标题diy补光灯点进去一看明显的产品广告只说明参数根本没有知道diy的价值心中不忿希望cmf的玩家回到从前互相帮助共同省钱且养好生物的时光特写此揭秘文章请各位商家莫怪

经版主特批，把主要配件淘宝地址发出来，供大家选择：
外壳：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.28.7be01967RbnMt&id=520398227908
反光杯：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.15.7be01967RbnMt&id=18934477477
pwm恒流模块：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.4.7be01967RbnMt&id=525367026422
pwm发生器：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.38.7be01967RbnMt&id=43305565223
普通横流电源：https://taokuangcai.taobao.com/category-42241054.htm?spm=2013.1.w4010-15996075896.107.2e538ffeVEb9MK&search=y&catName=220V%B8%DF%D1%B9%C7%FD%B6%AF%B5%E7%D4%B4#bd
请看这张淘宝购物车截图，论坛规定不能发店铺名字，所以引掉店铺名字，大家通过名字应该可以准确的找到其产品。
下面介绍下各部件
最重要的当然是外壳，有了外壳其他其实都是浮云随随便就可以购买制作，此外壳与著名的凯*补光一代外壳相同，用过的朋友也应该知道其散热能力经受住了历史的考验；
然后反光罩，淘宝也是大把，我相信经常diy的朋友可以一口答出其购买店铺；
下面在讲一下电源，现在补光一般有两种供电方式，
一种为不可调光，既恒流电源，直接插220v另一头接灯珠即可亮灯（根据灯珠数量选择恒流，恒流都会标注多少颗到多少颗led使用），这种方式操作方便不减少，缺点是不可以调光，但是很多补光都无法调光一样可以完成显色与生长的要求。
另一种为pwm恒流模块供电模式，
其组成部分为三部分：
第一部分pwm恒流模块，
第二部分pwm信号发生模块，
第三部分电源（就是变压器根据灯珠多少选择24v或者32V），
使用原理是pwm信号发生器通过旋转旋钮产生pwm信号方波，信号传送给pwm恒流模块，模块根据方波控制灯珠达到调光的目的。（我个人觉着补光还要调亮度那真是没啥必要）。
最后说灯珠吧相信大家都有自己的灯珠配比方案自己的购买渠道，我就不详细上图了，简单说一下，如果想要整洁，就去搜索一下长条铝基板找一个长短合适的就行，如果不介意直接但颗灯珠焊线连接也很方便，毕竟灯珠不会太多，焊接也没有什么难度。
哦对了还有支架，支架可以用亚克力自己设计，今天要下班了，明天有空画个亚克力cad图，上传上来，大家可以下载直接制作。
当然，我说的可能有不对的地方，也有可能说的很笼统，如果有不明白的地方可以联系我，也可以加入海水圈252840356这个群，这个群里面虽然有部分做主灯配件的商家，但是大部分还是diy的玩家，有问题大家一起讨论。今天就到这把，下班明天见。

补光支架.rar (26.94 KB, 下载次数: 1812)
这个图纸我是参照灯壳显示的图纸做的，大家最好先买回灯壳，自己测量一下是否合适，如不合适可联系我修改图纸，一般问题不大，我都留了一点余量。

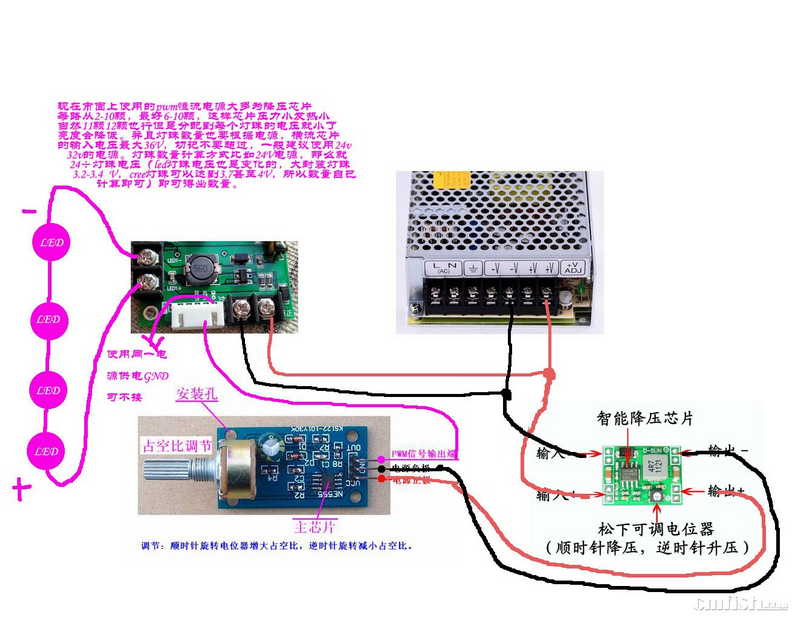

有很多朋友不明白pwm信号调节模块如何连接，简单画了一下，如有不明白，可以在咨询我。
差点漏了一点，pwm 发生器工作电压是直流4~16V，所以要在其前加入一个降压模块，调到合适的电压使用，不然会烧芯片，切记。

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.1f30a53fOujALI&id=537183180074&_u=ao8l1dba35

白沟阿里运营 · 发表于 2017-9-23 18:42:51

强顶

hhx8848 · 发表于 2020-11-24 21:42:30

这世界需要英雄发表于 2020-08-13 20:22
闲鱼搜汽车长条LED射灯  找有生产车间图片的那种卖家  问问卖不卖外壳  我就是这么找的  和凯撒的灯壳差不多

能帮忙发个链接吗？谢谢

来自安卓APP客户端

郭罗乐Leo · 发表于 2018-12-7 00:42:09

66666

来自苹果APP客户端

pls · 发表于 2017-8-9 19:33:04

Money_Li 发表于 2017-8-9 17:52
你这逼装的不够专业啊，图都没有发啥帖子赶紧的有图有真相

木有就为了发个外壳

paladine111 · 发表于 2018-12-4 14:20:00

楼主，量产，论坛团购，哈哈哈哈

pls · 发表于 2017-8-9 15:57:11

另外 pwm恒流模块有很多种，我找了个最高级的明玮ldd 大家也可以换成便宜的pwm恒流模块啦

TK099 · 发表于 2017-8-12 08:12:22

一点不懂啊可以照葫芦画瓢嘛

pls · 发表于 2017-8-9 16:26:50

本帖最后由 qdpls 于 2017-8-9 17:07 编辑

家乐c 发表于 2017-8-9 16:16
你这是在拉仇恨啊，哥

取之于民用之于民我也是从论坛前辈得到的链接怎敢独享

飒枫 · 发表于 2017-8-9 16:01:05

补上亚克力支架图让别人可以做出来给你射精

pls · 发表于 2017-8-9 16:02:33

飒枫发表于 2017-8-9 16:01
补上亚克力支架图让别人可以做出来给你射精

哥要下班，今天不伺候

明天上班画很简单个东西

gmssgmp · 发表于 2017-8-9 16:09:58

支持

海水一升 · 发表于 2017-8-9 16:11:05

绑定，这个牛逼

wjdsuizu · 发表于 2017-8-9 16:11:33

家乐c · 发表于 2017-8-9 16:16:54

你这是在拉仇恨啊，哥

showme12 · 发表于 2017-8-9 16:29:11

支持下很好很强大

科尔沁大官人 · 发表于 2017-8-9 17:05:50

必须顶顶顶！

Money_Li · 发表于 2017-8-9 17:52:09

你这逼装的不够专业啊，图都没有发啥帖子赶紧的有图有真相

疯小孩 · 发表于 2017-8-10 02:41:04

正打算搞一个

hly310 · 发表于 2017-8-10 08:24:20

补光可调节亮度的话，怎么才能实现自动控制呢

pls · 发表于 2017-8-10 10:38:30

hly310 发表于 2017-8-10 08:24
补光可调节亮度的话，怎么才能实现自动控制呢

自动控制就需要把旋钮pwm发生器改为pwm单片机控制器，淘宝好多家在做，不过补光需要那么高大上自动控制吗？一个定时开关不就解决了

向往蔚蓝 · 发表于 2017-8-10 11:17:41

hly310 发表于 2017-8-10 08:24
补光可调节亮度的话，怎么才能实现自动控制呢

这个看个人需要了，如果没有调节的要么手动开关灯，要么加一个定时插排或者智能插座。如果也想要日出日过功能，也可以加控制器，只不过价格就肯定贵了，完全看个人喜好了。

zyj3500 · 发表于 2017-8-10 22:07:52

先记下，留着以后用。

少志 · 发表于 2017-8-12 09:34:19

看来这玩意非常暴利啊！！！

wangguohui · 发表于 2017-8-12 12:51:58

这个谁都可以做啊我收藏先
