How To: Connecting a DIY LED to an Apex Dimmable Outlet
https://www.reef2reef.com/ams/ho ... immable-outlet.121/

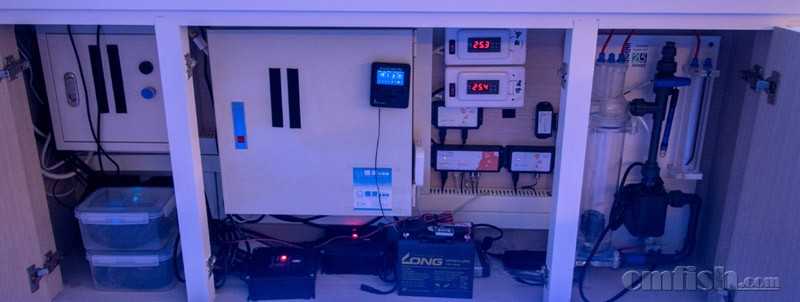

2016年12月那时候台湾Joseph Chi的RC美缸因其高度自动化备受瞩目（上图就是），吃瓜群众一次次问APEX是什么，APEX Fusion是什么？APEX有很多机型？都有什么用，可以调速？可以调光？我能告诉你的就是APEX是个魔盒，如果你技术好，做个LED灯什么日升日落，云层移动，雷暴闪电都可以自己轻松GET！

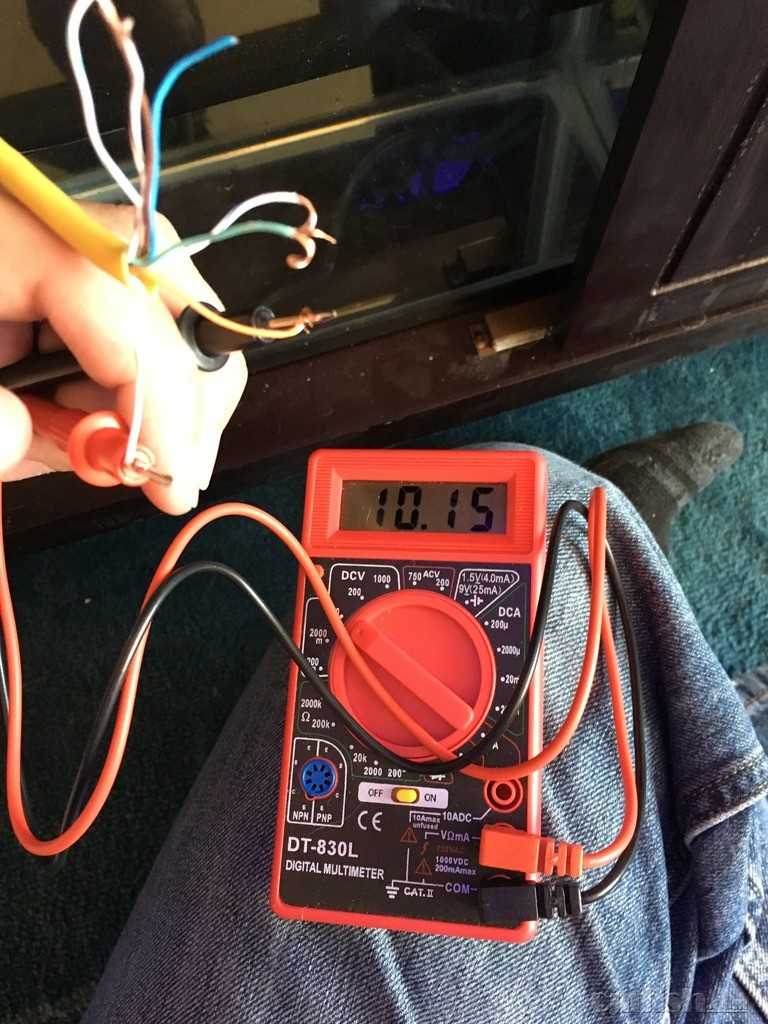

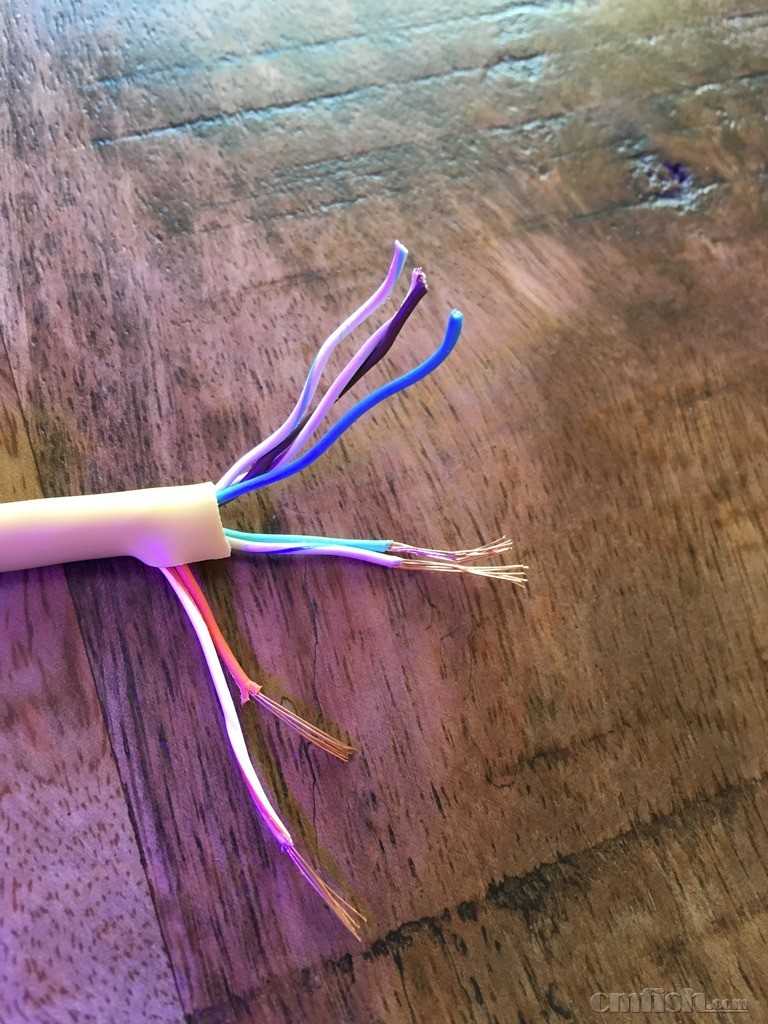

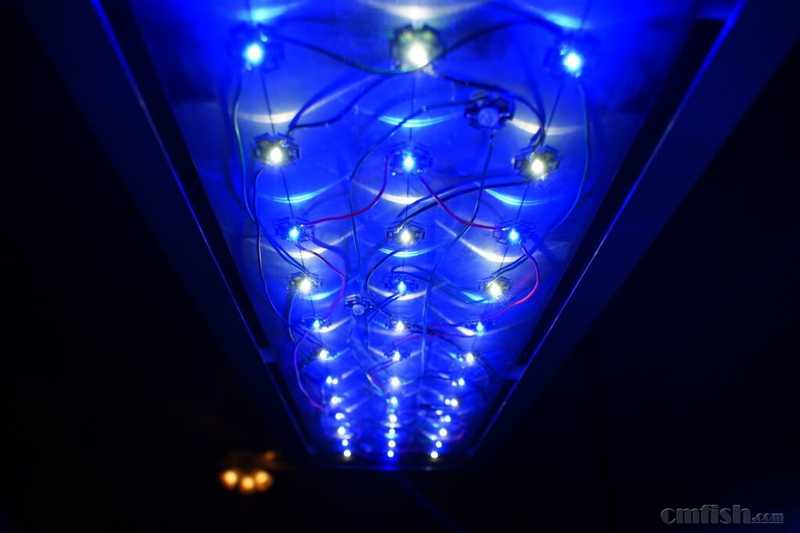

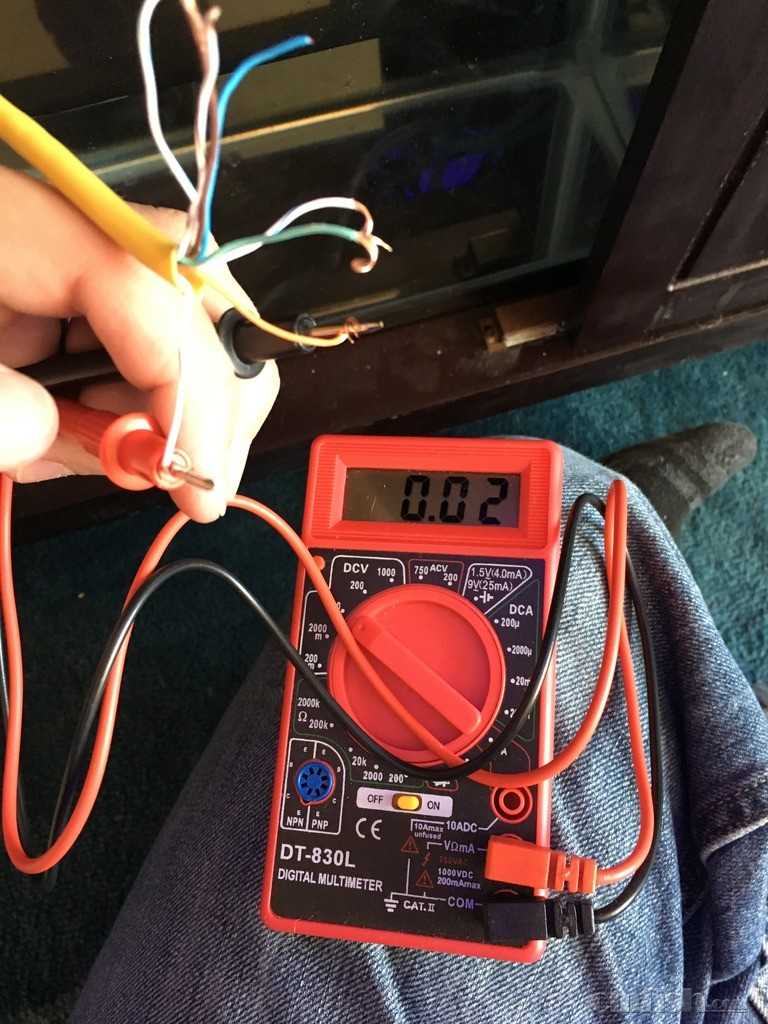

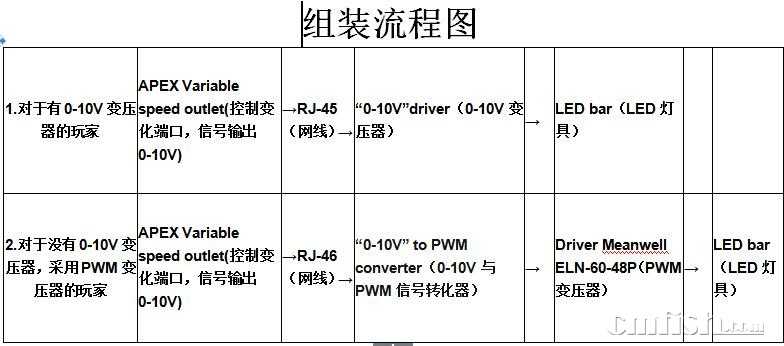

大家好~我是北美玩家TOM！很早以前我就开始用LED，那会儿没有什么好灯，也不能满足我的要求。在大量学习和研究后决定DIY。外形尺寸：90x20cm，内含36颗蓝白灯珠，4颗月光灯珠。后来我将部分白色灯珠换成红色，绿色和4颗UV灯珠。配备Meanwell ELN-60-48P变压器， Rapid LED自带的PWM控制器。这个控制器非常简单，只能可以通过+/- 按键来控制每个通道的明暗，所以你得盯着看哪种亮度最适合。 5年来这灯表现不错，但我想把他连上APEX。可是APEX用于亮度调节的电压范围为0-10V，所以没法把变压器连上去，因为它是靠PWM信号调节亮度。所以面临两个选择：1.换掉现在所有通道的变压器，都改成0-10V电压输入的ELN-60-48D变压器，3个通道意味着就换3个变压器。2.想个办法将PWM信号转为0-10V电压输入信号。后来我从Steve’s LEDs买了PWM信号转换器，价格比买变压器便宜多了，接下来请看我的升级之路： 第一步：你需要连接线。可以选择一根RJ-45以太网线(即普通家用网线)，然后把网线皮剥掉，将8根内线清理出来。 第二步：其中4根是我们真正需要的。每2根线控制1个通道。为了方便借用reefs.com图片 3#4#线对应VARSPD4_I1 或者VARSPD4_I3 7#8#线对应VARSPD4_I2 或者VARSPD4_I4. 不同的线都有不同的颜色这样很容易区分，我将纯绿色和白底蓝纹电线归为通道，将橙色和白底橙纹电线归为‚通道。其余电线不用管了！ 第三步：如果你想再次确认并且检查一下分线是否正确可以按照以下步骤：将网线插入APEX基础模块或者VDM扩展模块的任何一个端口中，然后用万用表测通道所属的两根线，然后根据将APEX输出为0-10V故将万用表拨到“DCV 20”，所以万用表显示的就是直流电压。再调节APEX对该插头的输出控制，当你在APEX设置为关闭时，电压度数为0，或接近0。 ▼ APEX设置“开启”后，该端口为全额输出，所以输出电压为10V
注意：如果读数不是10V，那你就要检查看看自己设置的端口是不是现在测的端口电压。当然你也可以对所有可控变速端口进行测试，结果都是一样的！

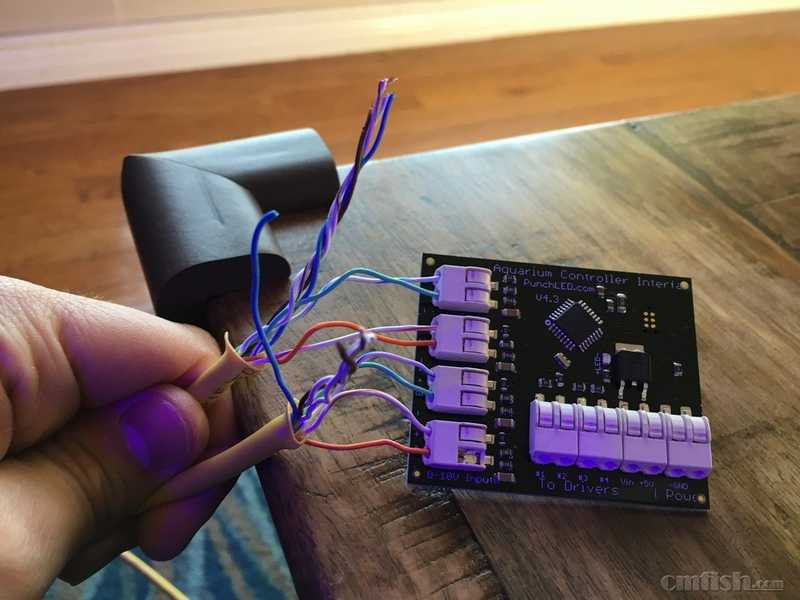

第四步A:这一步对于用0-10V调光信号的变压器的玩家。你只需要将#4和#8线连接到Dim+增量，#3和#7连接到Dim-减量。（我没有这个变压器所以也没有图片给你们看） 第四步B: 这一步对于用PWM 转换器的玩家。连接网线到你的PWM 转换器上。 Steve’s LEDs 提供的PWM 转换器上有一个水族控制接口输入板，非常方便！我用的是下面这种4通道转化器（也有2通道的，看你自己需求了）。这种转换器也可以用于连接Reef Keeper.你只需将电线皮剥掉1cm然后将其塞入接线柱内。我建议你们将所有铜线都拧一拧这样方便插入。将#4和#8线连接到Dim+增量，#3和#7连接到Dim-减量。
▲虽然我只用 3通道，但是我将4通道的电线也接好以便将来需要。
第五步：现在为PWM 转化器连接变压器和电源线。是的！PWM控制板本身也需要电源驱动来工作。 先为“输出”接线，再根据不同通道将变压器进行接线，把正极线（我的变压器是蓝线，不同情况需要自己分辨）依次插入对应#1#2#3插孔内，再把所有负极线归到一起插入后面的GND（接地线），后面两个任选一即可。 再为“输入”接线，因为这种PWM转化器可以接受5V或者6-35V输入驱动，所以这时候你需要在5V或者是 Vin (6V-35V) 接入正极线（图中纯黑色线）。然后在负极线插入后面剩下的一个GND（接地线）即可（图中纯黑色线）。 注意所有操作都是未通电情况下操作，检验工作只有在通电后！

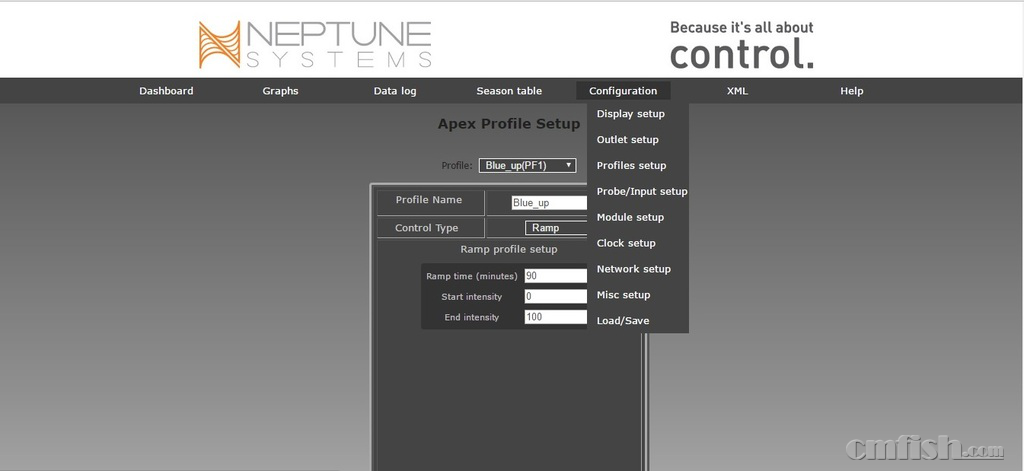

第六步：所有接线工作已经完成，为了安全起见我弄了个塑料盒作为保护壳。 第七步：进入设置阶段。首先要为灯光变化编程，然后输出才会按照设置进行变化。要运行这个就需要一台APEX Fusion，如果错了请告诉我~ 首先要在设备搜索栏中手动输入APEX的IP地址进入控制面板。如果你之前没设置过，默认用户名就是“admin”，密码“1234”。我建议为每通道各自建立3个对应文件夹，比如日升，白天，日落。 Profile Setup（配置文件设置） 就在Configuration menu（配置菜单）下拉里面。 比如你有3 个通道，那么你就有9个配置子文件夹。作为这些后，你启用“RAMP”即日升日落控制形态，然后进行命名，比如我就对蓝色通道进行了命名如下，蓝色渐亮，蓝色全开，蓝色渐暗。渐亮渐暗变化时间是根据起始和结束的百分比计算出来。全开模式下，你把日升日落模式时间设置为“0”，并且保持起始和结束的百分比保持一致。虽然要对9个子文件夹都进行选定，但是每个只要对光强百分比进行设置即可。
第八步：所有子文件夹都弄好后，对APEX用于控制变化的输出端口进行设置。请注意，这些都是我的设置，不要局限于此！设置第一步就是对通道命名，蓝色，白色，彩色诸如此类，容易区分就行。编程指令很简单：
Set OFF（整套设置）
If Time 10:30 to 12:00 Then Blue_up(蓝色渐亮)
If Time 12:00 to 18:00 Then Blue_day(蓝色全开)
If Time 18:00 to 19:30 Then Blue_down(蓝色渐暗)
If Time 19:30 to 10:30 Then OFF(蓝色全关)
当设置端口工作时间，你必须保证你设置的工作时间和你子文件夹中的渐变时间对应起来。如果设置让“蓝色渐亮”过程持续90分钟，那你设置的工作时间也应该一致。对于“全开模式”工作时间可以设置任意时长。然后复制应用到另外几个控制变化的输出端口。同时我还设定PWM的开启时间为10:30-19.30，这样就跟我的编程时间完全对应起来了。所以即便编程有错，没有电力驱动的PWM也无法工作使在你规定的时间范围外使LED亮起来。
第九步：所有设置完成后，将控制变化的输出端口拨到“自动”即可。当然还有很多变换模式，比如多云，风暴等，这些应该都可以设置出来，但是我还没具体试过。希望这篇文章改变大家对 APEX控制器高高在上的畏惧感，其实你也可以轻松上手！ 为方便鱼友理解再按照我的理解说一遍，说得不对也不要丢鸡蛋~这东西在国内相对空白！ 首先你要有台APEX Fusion，在上面有控制变化端口可用于对水泵，造流，灯具等通过0-10V电压变化已达到速度和亮度的各种调节。本文作者Tom因为没有0-10V变压器，又觉得换掉所有PWM变压器太贵，所以他买了一个0-10V与PWM信号转化器，本文主要是展示如何进行接线和在电脑终端进行设置。 APEX作为智能控制系统的作用远不止此，玩家通过APEX甚至可以完成自动换水！
|
