自制（纽斯K7 PROⅡ）支架活动-鱼友投票

cmfish · 发表于 2019-12-10 19:11:30

详情请参考原贴链接：http://www.cmfish.com/BBS/forum.php?mod=viewthread&tid=702866
每个人拥有3票，选出您中意的DIY。

以票数多获胜，刷票除外。
评选分为鱼友投票占比50%及版主投票占比50%

DIY分享（炫耀）的时候来啦！

  活动时间:2019年11月27日—12月10日
  活动要求：
      1. 自制K7二代支架详细材料
      2. 组装支架的详细过程或直接上过程图
      3. 完整清晰的支架成果图片或视频
      4. 说出你DIY的支架优、缺点
  发贴方式及标题：
      1. 纽斯版块
      2.  DIY纽斯K7 PROⅡ支架

NO.1gmssgmp

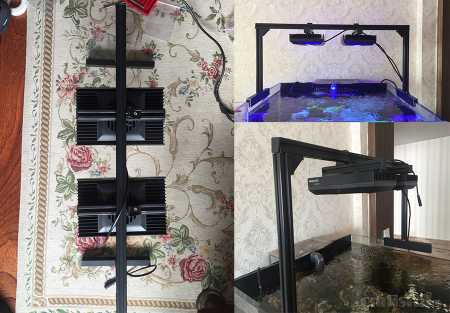

首先，切割铝排，钻孔，将铝排固定在K7原有的螺丝孔上。
然后用2020铝型材拼一个框，具体尺寸根据鱼缸规格及使用K7数量
亚克力雕刻的4脚支架，分两节还可以长隆调节
如果需要，可以装T5成交火灯
加LED补光也行
支架实物（带补光）

NO.2 36小时
和大龟共用的DIY支架

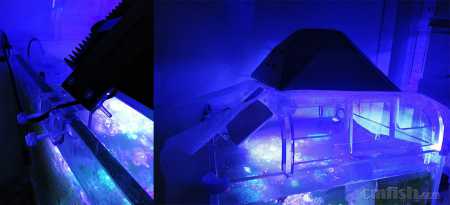

60缸断肢，顶个小龟促进生长。小龟发色太难看了，搭配个K7PRO2显色。原先的顶置支架和小龟冲突，没法使用。用了一个侧向亚克力支架搭配纽斯原配的一字铁牌解决了这个问题。优点是便宜，和小龟搭配的小缸解决方案。准备再给原配铁排开两个小洞，这样横装竖装就都可以了。成本10元。
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703614

NO.3 告白气球
下海一年，从60小缸一路走来，sps爆缸，无奈只能换个更大一点的缸体，60缸之前使用的是xr15g4两台加四管t5补光！使用效果确实不错，生长发色都能完美兼顾，xr的效果也是毋庸置疑的！
因为升级了更大的缸体，两台xr15不能满足90×60的尺寸，正好这段期间朋友圈几个大神都开始使用k7，再默默关注了解后发现k7真的很不错，就性价比来说完全是在我的计划范围，索性就把90×60新缸的主光源定为k7！
因为我计划使用的是8台平铺的设计，不得不放弃原装支架安装，只能自己考虑diy支架，论坛找了帖子，咨询了大神，最后请了江门鱼友帮忙做吊架，大概怎么做我心里也知道，但是懒和手残，只能请莫哥帮忙制作
方案：平铺设计，灯头使用铝型材活动铰链灵活调节

使用材料：
1、20×20铝型材（建议使用黑色氧化铝）尺寸根据自己需要购买
2、铝型材活动铰链、直角连接角码、t型滑块m4型
以下是淘宝详情
3、吊绳吊码，我这个吊码是莫哥给我用转头根据吊码大小直接打孔安装（key有m4悬挂吊索，可以完美匹配在铝型材上这个安装不需要打孔）
4、最关键的配件，纽斯原装灯爪（单灯头是不配套灯爪的，需要单独购买，这个可以在经销商或咨询纽斯工作人员微信号：noopsyche5）购买灯爪后才能将灯完美匹配在灯架上！
5、该方案优点就是灯头可灵活移动，可以360°旋转，上下摆动灯头，提供更全面的覆盖范围
6、小提示：
因为纽斯标配的电源线长度较短，大缸使用可能会有短板，需要另外购买电源延长线进行加装，价格不贵，加装以后可以更合理的放置电源，想必大部分鱼友都需要这个延长线，也建议纽斯可以将延长线作为配件提供给有需要的用户！

方案二：
适合60-80缸懒人使用2-4台纽斯灯具的方案，勿喷！
材料：
1、key交火灯架
2、配套灯爪
3、key交火灯架预留有m4丝口

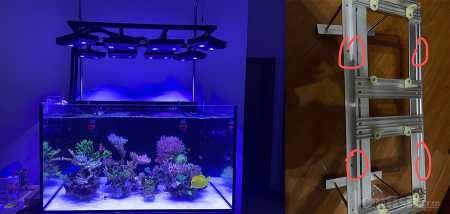

以下是交火的丝口分布，灯爪安装以后灯爪配套的螺丝可以从我标记的四个孔的位置直接固定灯爪和灯体，完美匹配（懒人方案）勿喷勿喷！
单独参赛帖：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703321

NO.4 沉默牛

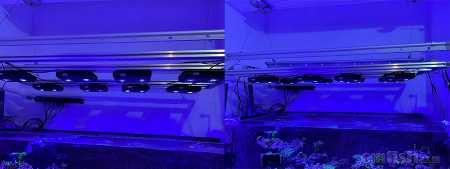

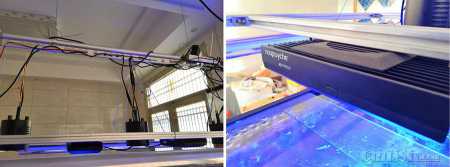

6台K7平铺，铝型材吊装

NO.5 咆哮的机械师

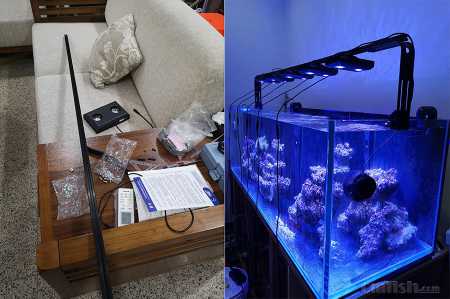

简单科学，直接用升降器控制高度

NO.6 haobin520

NO.7 JaysonAu0926

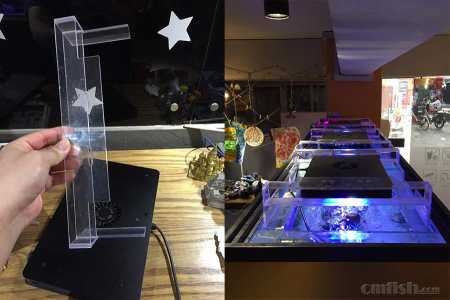

手里只有K7 pro，18年时候买k7就自己设计好找广告公司做的，那时候没这活动不过应该可以用在2那里
材料亚克力和亚克力胶水
由于我家的缸是屏风型目字拉筋，缸窄，不考虑交火，而且为了维护方便，选择模块化，操作时候直接把灯拿开就很方便，喂鱼也方便
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703829

NO.8 媛宝爸

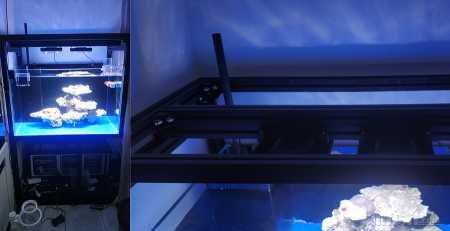

铝型材鱼缸架，顺便灯架就出来了。高低，前后，左右可以随便调。后期需要补光只需要加个横梁，角度也是可以随便转的，很方便
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=704271

NO.9 D·k
60方两台K7 用料：黑色2020铝型材：60cm一根、25cm两根、17cm两根、20CM U型槽两条。M4*40螺纹杆*4、M4T型螺母*4 角件*4、自攻M6钻头一个
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=704513

NO.10 一双玉臂千人枕
根据版主的教程安装的，优点：简单，安全，舒适，无污染。缺点：想调灯的位置要拆灯下来
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=702931

NO.11 太岳居正

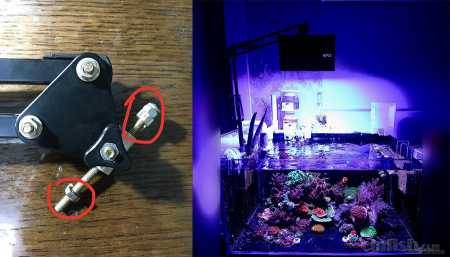

超简单制作纽斯K7 PROⅡ落地支架
材料：落地台灯架*1，M4长螺丝*1，M4螺母*2
过程：具体如图，拆下原台灯灯头，会有金属夹板，将M4螺丝先拧上螺母然后穿入，套入纽斯自带的塑料连接杆，将另一个M4螺母拧紧固定即可。
由于纽斯K7 PROⅡ代功率较大，原装支架对于矮缸来说有点矮了，用这种落地支架可以轻松调整灯头位置，且显著提升高度以达到普照效果。且纽斯灯头相当轻，用这款支架可以轻松吊装。
这款DIY支架几乎没有过多改动，动手的无非就是拆下原台灯灯头，外形美观，唯一缺点是成本较高，落地台灯需要72元，螺丝加螺母5毛...比一般DIY要贵那么一点点。
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703076

NO.12 宁静丶致远
一：材料
   1.骨架用2020铝型材
   2.连接角件，十字个t形连接件以及匹配的螺丝
   3.k7灯以及灯头连接件，用20的m4滑块固定到型材上
   4.订做亚克力支架
二：因为没法吊装，所以用了亚克力支架，灯围放上去效果也不错，灯架高低宽窄可以随意自己更改，效果不错
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703117

NO.13 xiayuhen

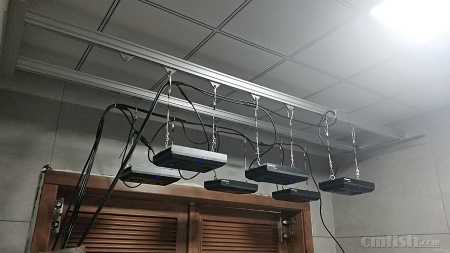

我这也是用铝型材做的支架，手动升降晾衣架，不过和另一个朋友稍有不同，我买的这批不带支架的灯，就纯粹一个灯头，没有横杆，不过即使给了我横杆，我也未必会用，因为1代的纽斯我用了横杆，也用这个方法吊装灯架，就一颗螺丝固定，灯头会左右旋转，1代有4个螺孔，要固定的话要两个横杆，麻烦，还是这个二代的省心，下面上图
灯头和铝型材之间稍微可以留点空隙，没有也没事，风扇旁边还有很大空间有风可以通过，如果你要空隙留大点，就买更长点的螺纹杆，4厘米，5厘米都可以
这个图是一个长螺丝，你要高兴，可以用切割机把那头子割下来，但是人工成本很不划算，也容易割到手，我开始也这么打算，切割机都准备好了，忽然觉得万能淘宝可以试下，然后就有了下面的螺纹杆
螺纹杆买下面这种的，长螺纹杆，m4 3.5cm，长度正好，我也是买了两次才确定这个长度正好的，便宜，包邮，两边不用拧死，只要进去三四圈就足够不会掉下来的，这个固定住不会左右旋转不会掉下来的
整体组装一目了然
整体需要配件就是，
1. 自动升降晾衣架一个（我买的手动的，淘宝一大堆，安装麻烦点要么找人装，要么自备冲击钻自己装）
2. 2020欧标铝型材，框架随你组装，滑块螺母一个灯头两个（和铝型材一个店里买），
3. m4 3.5cm螺纹杆一个灯头两根（另外买，包邮，便宜），
两头拧进去套进铝型材卡扣即可，灯头不重，随便组装多少个灯头都可以，也就是进三家淘宝点买东西
好处，上下升降相当方便，不会左右旋转。很固定，安装随意组合，横着放，竖着放，甚至可以斜着放，铝型材店有斜着的配件（我补光也是铝型材店里配件组装的），这个架子你想放什么灯，市面上只要配有m4孔的灯具几乎都可以装上，再不济，你看我筒灯，直接绳子吊，还可以放金卤灯，架上去
坏处，那个升降晾衣架挺难装的
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703121

NO.14 欣瑞海景工作室

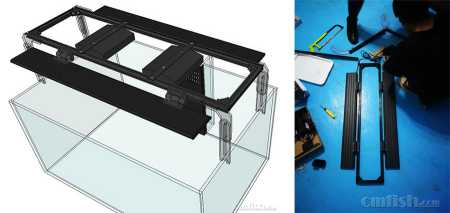

制作原因:2018年底--2019年初，纽斯交火支架断货，四处买不到，又不喜欢某y的那个交火支架，迫于无奈自己动手丰衣足食。

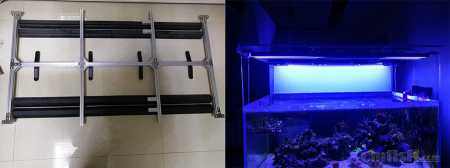

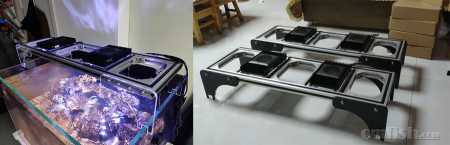

使用30*30欧标的铝型材为灯架主体（有些粗，为了结实豁出去了），10mm厚的加厚亚克力加工为灯腿（为了这个东西折磨了我两周），填缝压条作为装饰条来填盖住铝型材多余的凹槽部分，主灯安装方式选择底部加装亚克力托架，外加蘑菇扣粘贴的方式（很牢固，不会发生误操作落水的意外）。
自己先给90*60缸做了一套，后来又给鱼友的90方缸做了一套双灯架四灯方案（考虑到将来可能换缸，就没做一体的，换缸以后调整亚克力灯脚还可以适用其他尺寸的鱼缸）。

所有设计思路和制作操作均本人完成（切割除外）
应该是独创的吧

单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703517

NO.15 摄影师小欣
最廉价的支架

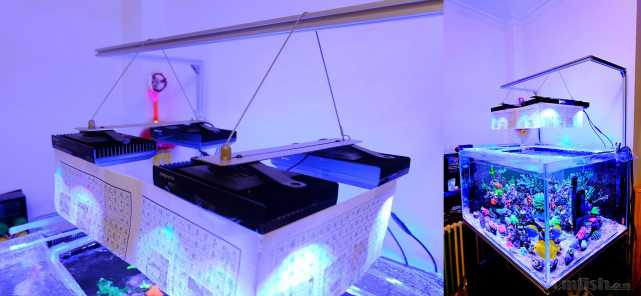

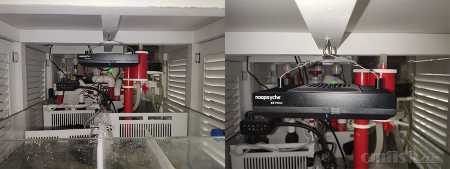

因为底缸也养了些生物所以加装了一台k7proII 底缸空间有限用原装支架不是很方便操作灵机一动翻出以前的一根吊装钢丝和陈年老挂钩总价值不超过十元钱的支架做好了
优点:节省空间经济适用
缺点:外观看着优点…… 唉好用就行
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703521

NO.16 pls
鱼缸底柜制作的时候用2020铝型材从后面做了一个灯架上来，方便挂灯。这样可以不占用缸壁空间，对强迫症患者有奇效！鱼缸是9070，为了达到更好的覆盖面积所以用了4台k7，但是问题来了，一根横杆，四台方形排列不好实现，所以画图、激光切割自制了链接臂，不锈钢材质2mm厚，这样可以灵活的调整四盏灯之间的位置，使用钢丝绳及钢丝绳配件将链接臂挂到铝型材横杆上，高度也可以随意调节，链接臂其实也可以用2020铝型材代替，很简单，希望给大家制作灯架提供一点思路
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703610

NO.17 向上
材料：

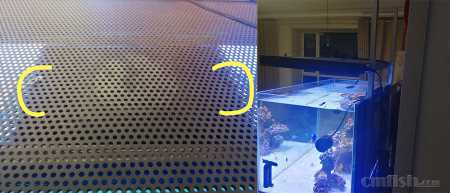

原旧水草六管灯盘一个
纽斯二代自带螺丝四个
电钻一把
不锈钢弯头两个
过程：
灯盘中间两管去除，按比例在背面打孔，螺丝直接拧上，不用横梁。
不锈钢弯头固定在柜子上，用钢丝把灯盘绑好。完工。
优点：废物利用，节省成本。
缺点：有点热。
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=703701

NO.18 北京老虎

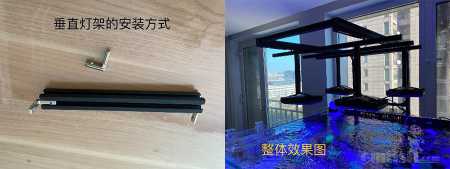

支架的牢固是第一位的，尤其是对跨度比较大的缸体。我不太喜欢两边搭脚的支架，经过反复比较，制作了这样的支架结构：
1. 制作原则，充分利用铝型材的特点，利用专门规格的连接件，做到简单、稳固、美观。
2. 材料选择。2020铝型材（根据个人喜欢选择银色或黑色）；2020角槽；2040铝型材，分别做为立柱和承重梁；追求细节的朋友可以用端盖堵住横断面。
3. 支架总体呈倒置的L形结构。
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=704573

NO.19 银汉
媳妇办公室放的35方小缸，本想用原装支架
感觉有点笨重，并且缸是紧靠墙放置，原装支架无法安装

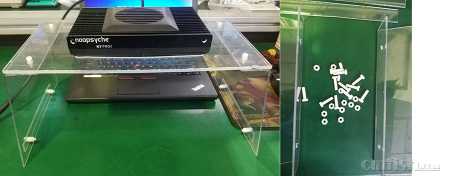

做一个吧，材料都是公司闲置的，亚克力板及尼龙螺丝。开工，量尺寸，按尺寸画图，裁剪，钻孔，组装，1个小时搞定。
优点
减少水分蒸发，多天不上班也问题不大
防止鱼跳缸
防止灰尘等进入缸内
如果用不透光板的就是遮光灯围
缺点，夏天水温会比较高
单独比赛贴：http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=705777
