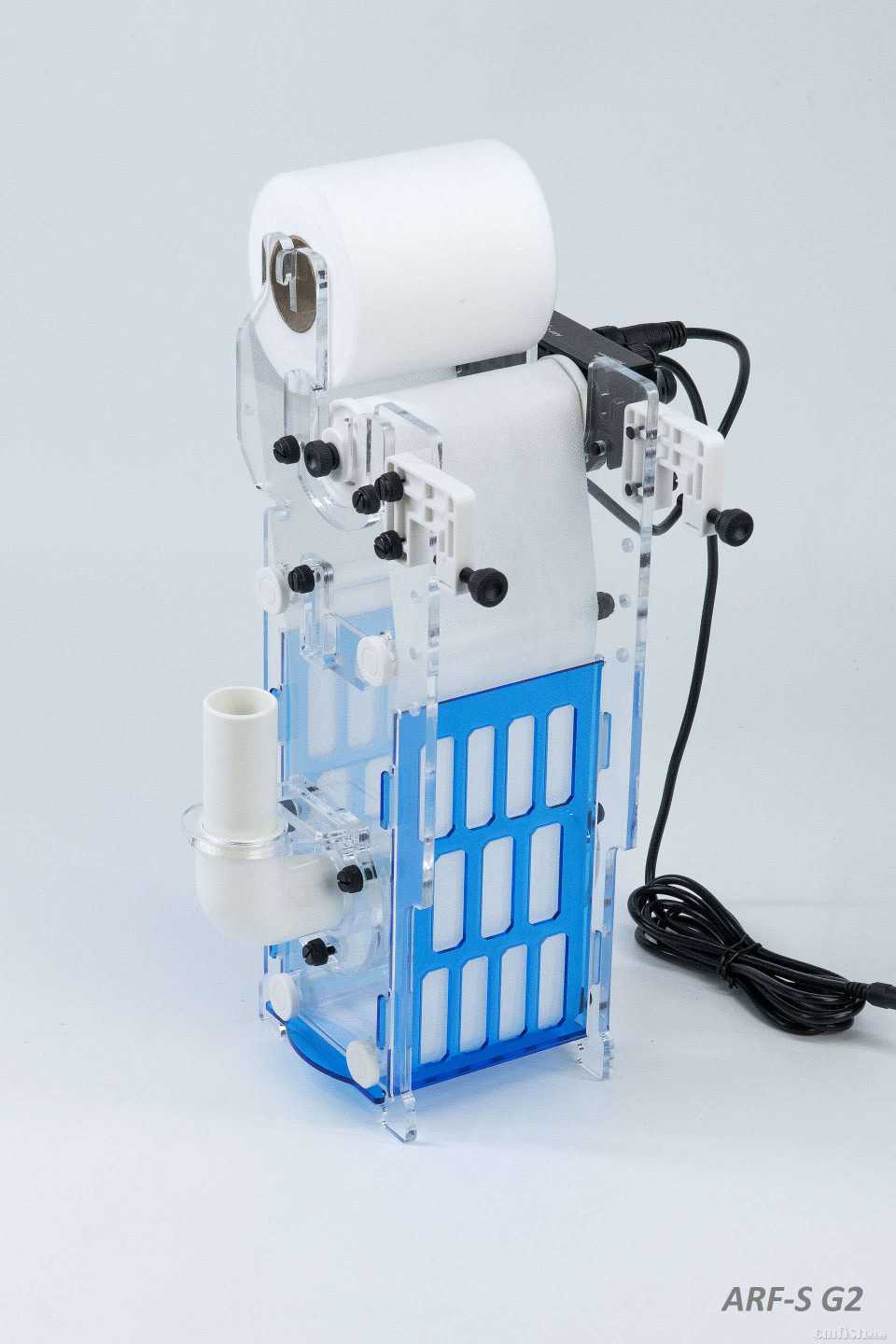

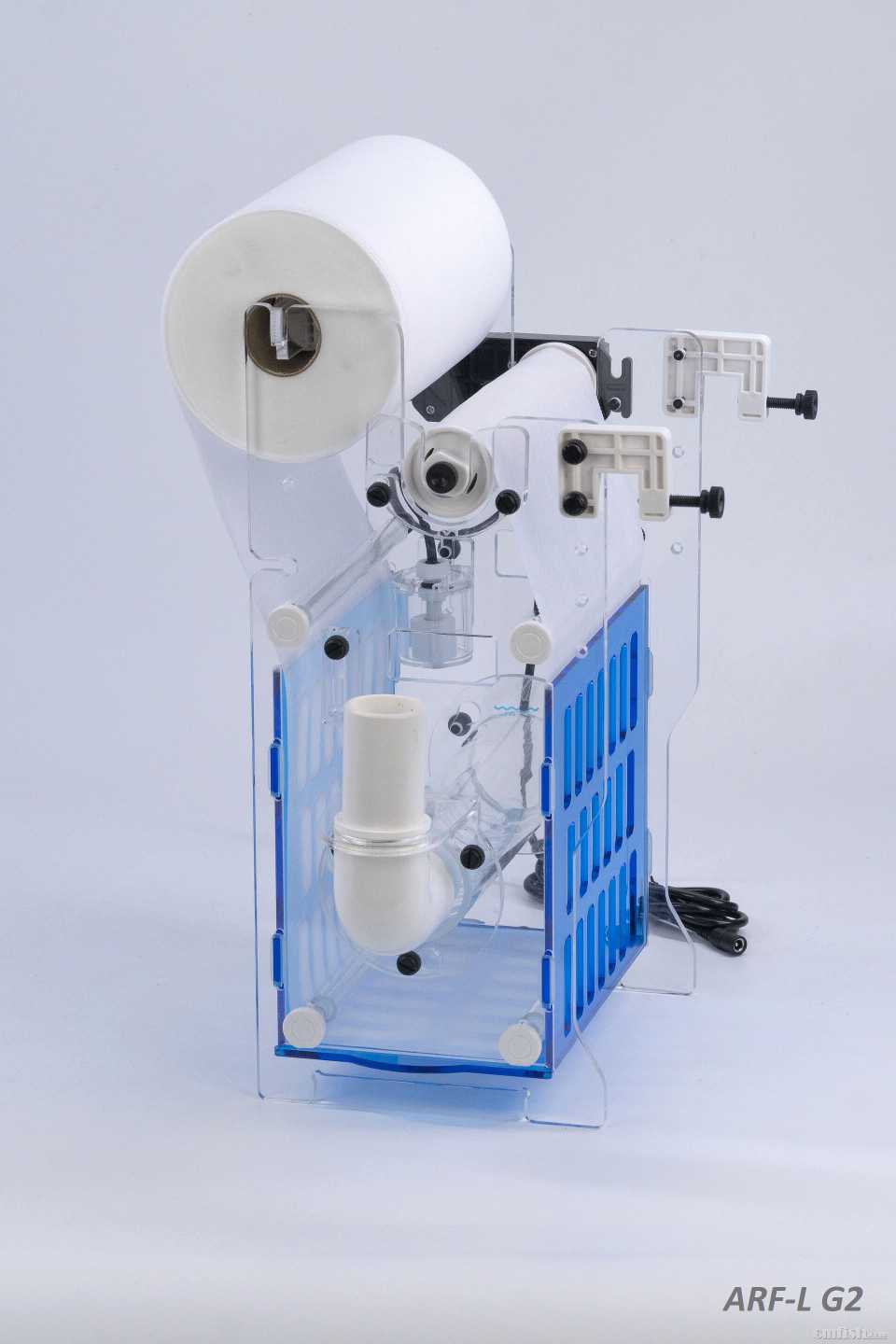

BUBBLE-MAGUS第二代自动过滤器（ARF G2）
BUBBLE-MAGUS第二代的自动过滤器ARF G2共有大、中、小三个型号，适合淡水及海水鱼缸使用，是一种自动控制的，可更换过滤布的高效物理过滤器。第二代产品外形更紧凑，使用12V直流电机驱动，包含最新设计的智能控制器。使用原理为：鱼缸水进入到过滤器内，通过滤布流出，过滤布被鱼缸废物堵塞引起过滤器内水位上升，过滤器的智能控制器接收到水位开关的信号后，使电机转动，卷走堵塞失效的过滤布，把新的过滤布带进过滤器中，如此不断循环，鱼缸内的小颗粒废物便被带出鱼缸水体外，以达到自动过滤的效果。
ARF智能控制器上设有：“手动/重启”按钮，DC电源线、水位开关连接线，内部装有12V电机及智能控制板,具有超时保护、自动检测恢复、过流保护等功能。
超时保护和自动检测恢复功能：当布卷转动超过10秒，如控制器检测到水位开关并未落下（过滤器内部水位未下降），会自动停止电机转动，当控制器检测到水位开关落下后（过滤器内部水位恢复正常），控制器自动恢复正常运行状态。
应用场景示例：当喂食或鱼缸维护临时关闭主泵，造成底缸水位上升，浸没自动过滤器水位开关使电机运转，如超过10秒则自动停转，以免浪费过滤布。当水泵恢复运行，底缸水位下降，水位开关落下后，则自动过滤器自动恢复正常运行状态。
过流保护功能：当有异物卡住过滤布，使电机运行异常，或电机出现故障，电流过大时，控制器会停止电机运转，指示灯闪烁报警。
应用场景示例：新鱼缸内大颗粒砂石粉末较多，流到过滤器内卡住滤布，或过滤布控制器检测到电流过大，则会停止电机转动，以免造成设备损坏。
手动功能：当控制器在正常工作状态，按动手动开关则电机运转，直至松开。但如持续按动超过60秒，则控制器报警，停止电机转动。
应用场景示例：当新安装过滤布时，需要按动手动开关使电机运行以拉紧过滤布；如需测试过滤器运作是否正常，可按动手动开关进行测试。但如手动开关发生故障，如湿水短路，则连续运转60秒后会报警停止，以便用户检测，以及避免浪费滤布。
重启功能：当控制器报警，按动手动/重启开关超过2秒，控制器会重启，此时如水位开关被浸没的，电机会运行使新的过滤布进入，水位下降，水位开关应会落下，使过滤器恢复正常工作状态，但如电机运行超过10秒而水位仍未下降，则控制器会再次报警停转，此时应检查是否存在水流过大、水位开关悬挂位置太低、过滤布堵塞、或主转轴卡住的纸卷打滑等问题，并予以解决。如重启后电机随即又停转并报警，则可能是电机过流报警，请检查主转轴、过滤布是否被卡住，如部件均可转动顺畅，则需考虑电机是否出现故障。
ARF G2为全可拆卸结构，容易安装，方便维护，大大减少包装体积。
组装时先把滤板用O型圈快速组装到侧板上，形成的立体形状（使后面的安装过程更方便），再安装导向柱，便能使结构更稳固，过滤器框架完成后，继续安装其他配件，最后在装好过滤布后，才把底滤板装入过滤器中，使过滤布安装变得简易。日常更换过滤布，仍是采取ARF更换滤布的方式，用订书钉订好新旧滤布，再利用旧滤布把新滤布带出过滤器，主转轴上的废滤布卷筒拆除，装上纸卷筒，新滤布用双面胶带黏贴安装到主转轴纸卷筒上，按动手动开关让主转轴转两圈，就完成了滤布的更换。进水口、进水管、控制器等都是用快拆螺丝结构，安装容易。
安装方法视频地址：
https://www.bilibili.com/video/BV1bg411F7hK/
主转轴由左右两部件组成，利用两端突起的筋条卡住纸筒（废滤布卷筒），拆卸废滤布卷筒只需将主转轴两端分离，十分方便快捷。
常见问题与回答：
1、问：自动过滤器全拆卸的结构，是否会有很多水漏到外面，因而降低过滤效果？
答：由于过滤器的结构并不是全封闭的，就算不是全拆卸结构，也会有少量水通过各处缝隙流出过滤器，过滤布卷动的时候，不可避免的也会有少量水逸出，但绝大部分的鱼缸水还是通过过滤布过滤之后才排出到鱼缸中，这并不会影响过滤器的功能。
2、问：过滤布使用很快是什么原因？
答：新开设的或者进行维护后的鱼缸、喂食较多的鱼缸、饲养密度较高的鱼缸等，漂浮物会较多，进入过滤器后很容易堵塞过滤布，所以用量会比普通中低密度鱼缸要大，当水质稳定后，用量就会有所减少。另外进水量过大，水位开关悬挂位置低，或底缸水位较高，对过滤布使用速度也有影响，过滤器侧面贴有水位线标记，过滤器调整悬挂的高度，使底缸水位在此标记上较好。
3、问：控制器是否防水？
答：控制器可防正常使用中可能遇到的水溅或水汽情况，但不可跌落或浸没于水中，电源及接头必须放置于缸外干燥地方。
4、问：灯在闪，过滤布不动是怎么回事？
答：原因之一：过滤布被卡住，电机转动时间超过十秒仍未能装入新过滤布使水位降低，控制器报警。解决办法为按动手动/重启键两秒以上，观察电机（过滤布）转动状态，如可转动，水位下降至正常，可继续使用和留意观察，如电机在转动而滤布无转动，则检查是否过滤布未黏紧在主转轴上的纸筒上，或纸筒与主转轴转动时相互有打滑现象，拆开主转轴重装以修复以上问题。如重启后电机转动短时间内即停止并报警，则需查看是否过滤布是否有较明显的卡滞，如并无卡滞，请联系工厂以获得技术支持或返厂检查处理。
5、问：过滤布的边缘被水流冲开了，一直漏水是怎么回事？
答：请检查过滤器悬挂高度，底缸水位如在建议的水位线以下，那么可鞥导致进水的水流冲击过大，请将水位调整到建议的高度。过滤器容量与鱼缸水流量不匹配，水流过大也可能发生这样的情况，或需调小水泵流量或更换大型号的过滤器。
6、问：接上进水管后，过滤器内部的水位过高，浸没了水位开关，无法使用是什么原因？
答：1.需查看底缸水位是否符合要求，2.查看水位开关设置的高度是否过低，3.查看是否有水流量过大，进入过滤器内的水来不及排出，如是1，2问题，用户可自行调整有关设置，3则需要更换小流量的水泵，或更换大一号的过滤器。
7、注意：更换新过滤布后对蛋白质分离器运行可能会有短暂影响，气泡面高度可能会有变化，约3~5分钟后会恢复正常，请适当调整蛋分出水调节阀，以免废水溢出。
ARF G2尺寸除了控制器体积大为缩小外，其他尺寸变化不大，原ARF大中小号底座均可适配ARF G2。
|
